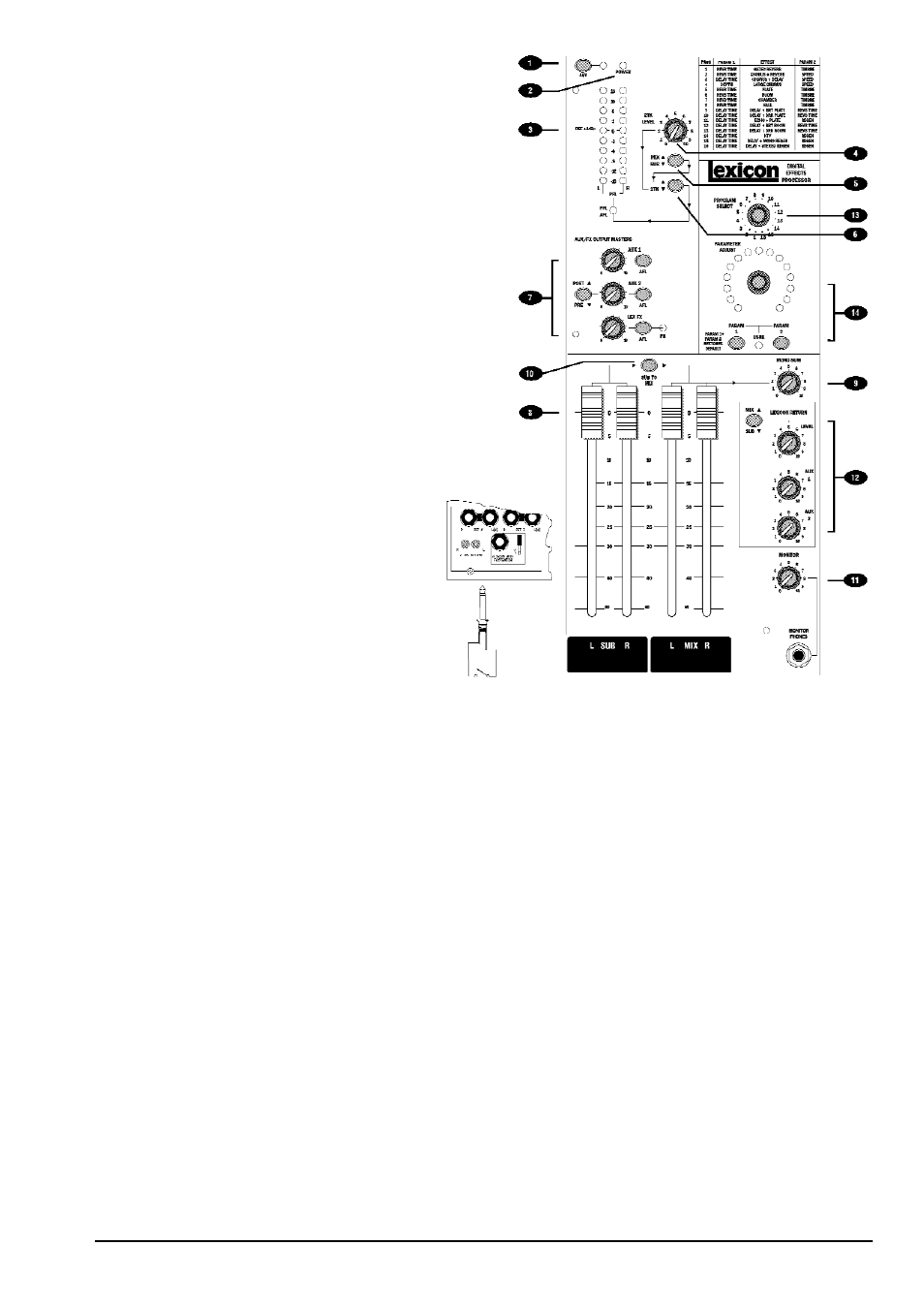

9) Регулятор MONO SUM
Устанавливает уровень монофонического суммарного сигнала лево-
го и правого каналов шин микса на выходном симметричном разъе-
ме TRS.
10) Кнопка SUB TO MIX
Ее нажатие направляет сигналы шин SUB, которые могут использо-
ваться в качестве подгрупп, в главный микс.
11) Регулятор MONITOR/Разъем MONITOR PHONES
Регулятор устанавливает уровень на выходах мониторинга MONITOR
LEFT è RIGHT и наушников. Включение разъема наушников в гнездо
MONITOR PHONES автоматически отключает выход мониторинга.
12) Регуляторы LEXICON RETURN
Данные регуляторы управляют уровнем возврата с процессора LEXI-
CON. Возможна подача сигнала в AUX 1/2 èëè MIX/SUB. Для шин Aux I
è Aux 2 предусмотрены отдельные регуляторы, а выбор шин MIX èëè
SUB зависит от положения кнопки MIX/SUB.
Цифровой эффект-процессор Lexicon
Встроенный процессор эффектов обеспечивает ряд эффектов, типа
эхо, реверберации и моделирования акустических пространств.
13) Переключатель PROGRAM SELECT
Данный вращающийся переключатель служит для выбора одной из
16 заводских программ эффектов, обозначенных на панели микшера
и подходящих для большинства приложений.
14) Секция PARAMETER ADJUST
Возможна редакция двух параметров эффекта с дальнейшим их со-
хранением в бортовой RAM-памяти с помощью колеса ввода и пере-
ключателей параметров. Редакция производится враще-
нием колеса ввода при нажатой кнопке PARAM и прослу-
шивании результата. После отпускания кнопки PARAM
новые установки записываются в RAM-память, в которой
остаются неизменными даже после выключения микше-
ра. При их отличии от заводских загорается индикатор
USER.
Каждая заводская установка может быть восстановлена
нажатием и удержанием обеих кнопок PARAM до погаса-
ния индикатора USER.
Дистанционный мьют процессора LEXICON
Возможно дистанционное включение/отключение эф-
фекта через стандартный гитарный ножной переключатель или аналогичный, подключенный к разъему тыльной панели Lexicon
Foot Switch. При замыкании переключателя эффекты мьютируются.
Не подавайте на данный разъем внешнего напряжения!
Установка и неисправности
Начальные установки
Выполняйте следующую процедуру для каждого канала:
• Подключите источники сигналов к необходимым входам и нажмите кнопки ON. Фантомное питание подается после подключения
микрофонов.
• Установите мастер-фейдер и входные фейдеры в 0, направьте каналы в MIX и установите необходимый уровень громкости око-
нечного усилителя.
• Установите корректный уровень сигнала и нажмите кнопку PFL первого канала для его мониторинга по измерителям.
• Установите входной уровень по желтой секции дисплея с возможностью загорания первого красного индикатора на пиках сигна-
ла.
• Отожмите кнопку PFL.
• Повторите эту процедуру для остальных каналов.
Неисправности
Отсутствует питание
• Проверьте наличие напряжения в розетке.
• Проверьте правильность подключения сетевого шнура.
• Проверьте предохранитель.
• Если после вышеприведенных проверок индикатор питания не горит, обратитесь в сервисный центр.
Не работает конденсаторный микрофон
• Проверьте включение кнопки 48V.
• Проверьте правильность подключения микрофона к разъему MIC.
• Проверьте симметричность микрофонного кабеля.
