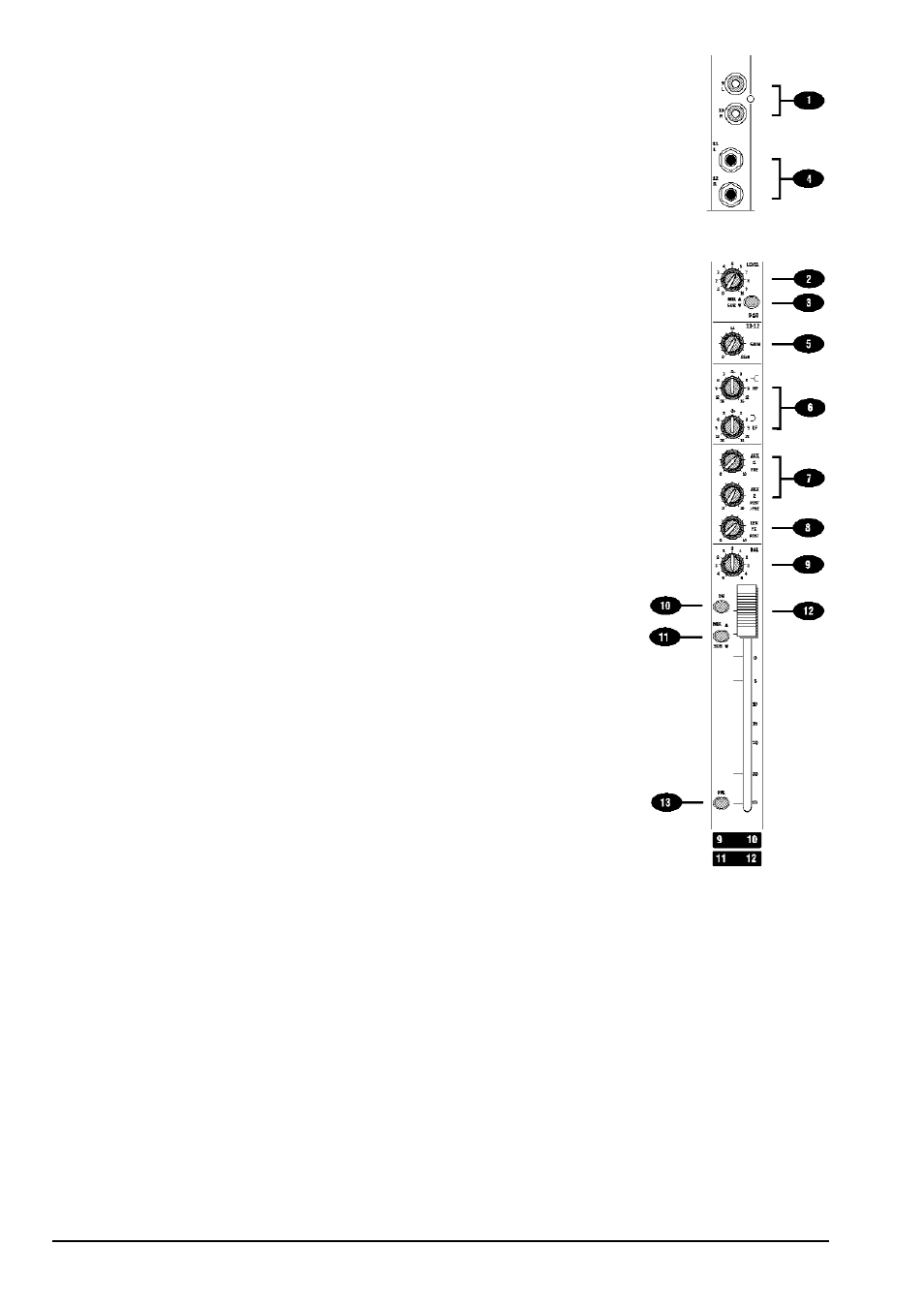

5) Регулятор GAIN
Устанавливает входной уровень сигнала канала.
6) Эквалайзер
Регулятор HF
Вращение регулятора по часовой стрелке усиливает высокие частоты (12 кГц и выше) до 15 дБ и
наоборот, вращение регулятора против часовой стрелке ослабляет их до 15 дБ. Центральное по-
ложение регулятора не оказывает влияния на сигнал.
Регулятор LF
Вращение регулятора по часовой стрелке усиливает низкие частоты (60 Гц и ниже) до 15 дБ и на-
оборот, вращение регулятора против часовой стрелке ослабляет их до 15 дБ. Центральное поло-
жение регулятора не оказывает влияния на сигнал.
7) Посылы AUX
Используются для создания дополнительного микса для исполнителя, эффектов или записи и
имеют индивидуальные выходы на тыльной панели микшера. Для эффектов используется пост-
фейдерное включение, для мониторинга - пре-фейдерное. Все посылы канала мьютируются при
отжатии кнопки ON.
Aux 1 всегда пре-фейдерный, пост-эквалайзерный и обычно используется для создания монитор-
ного микса. Aux 2 стандартно пост-фейдерный, пост-эквалайзерный и обычно используются в ка-
честве посылов на эффекты, но он может переключаться в пре-фейдерный, пост-эквалайзерный
режим кнопкой AUX 2 PRE мастер-секции.
8) Регулятор LEX FX
Данный посыл идентичен пост-фейдерному посылу Aux 2, но его сигнал направляется по внутрен-
ней шине во встроенный цифровой процессор эффектов LEXICON. Выход процессора LEXICON
может суммироваться с шинами Mix, Sub èëè Aux 1/2.
9) Регулятор Balance
Устанавливает относительный уровень стереосигнала между правым и левым каналами шин MIX
èëè SUB.
10) Кнопка ON
При ее отжатии все выходы канала мьютируются.
11) Кнопка MIX/SUB
Направляет сигнал канала в шины MIX (отжата) или SUB (нажата).
12) Фейдер
100-мм фейдер служит для установки уровня сигнала канала, подаваемого на мастер-секцию.
13) Кнопка PFL
При нажатии кнопки PFL, на измерители и мониторинг поступает пре-фейдерный сигнал. При
этом в мастер-секции загорается индикатор PFL/AFL. Левый и правый измерители отображают
сигнал PFL в моно.
Мастер секция
1) Кнопка 48V
Нажатие данной кнопки подает фантомное питание на микрофонные входы. При этом загорается
индикатор.
Во избежание повреждений оборудования не включайте фантомное питание при работе с
несимметричными микрофонами.
Во избежание повреждений оборудования переключайте фантомное питание только при
закрытых выходных фейдерах.
2) Индикатор питания
Служит для индикации включения питания консоли.
3) Измерители
3-цветные измерители отображают уровень сигнала шин 2TK, MIX èëè SUB. Стандартный выходной уровень соответствует загора-
нию красных индикаторов на пиках сигнала. При нажатии любой из кнопок PFL èëè AFL измерители отображают уровень выбран-
ный сигнал PFL/AFL в моно.
4) Регулятор 2TK LEVEL
Устанавливает уровень сигнала с несимметричных входов 2TK на разъемах RCA, подаваемого на мониторинг и на измерители.
5) Кнопка MIX/SUB
Когда данная кнопка отжата, на измерители и мониторинг поступает сигнал микса. Когда данная кнопка нажата, на измерители и
мониторинг поступает сигнал с шин SUB.
6) Кнопка 2TK
При ее нажатии через выход мониторинга воспроизводится сигнал источника, подключенного к разъемам 2TK.
7) Регулировки AUX/FX OUTPUT MASTERS
Оба выхода AUX имеют индивидуальный регулятор с кнопкой AFL. При нажатии кнопок AFL на мониторинг поступает сигнал AUX
после соответствующих регуляторов. При этом в мастер-секции загорается индикатор PFL/AFL, и индикаторы отображают сигнал
PFL/AFL.
Регулятор LEX FX устанавливает общий уровень посыла каналов на процессор LEXICON. Соответствующая кнопка AFL действует
аналогично кнопкам мастер-регуляторов Aux. При ее нажатии измерители отображают входной уровень процессора Lexicon.
8) Мастер-фейдеры SUB è MIX
Устанавливают окончательный уровень на выходах шин MIX è SUB L/R. При корректной установке входных уровней их рабочее по-
ложение должно быть в районе отметки “0”.
