Регулятор LF
Вращение регулятора по часовой стрелке усиливает низкие частоты (60 Гц и
ниже) до 15 дБ и наоборот, вращение регулятора против часовой стрелке ос-
лабляет их до 15 дБ. Центральное положение регулятора не оказывает влия-
ния на сигнал.
6) Посылы AUX
Используются для создания дополнительного микса для исполнителя, эф-
фектов или записи и имеют индивидуальные выходы на тыльной панели мик-
шера. Для эффектов используется пост-фейдерное включение, для монито-
ринга - пре-фейдерное. Все посылы канала мьютируются при отжатии кнопки
ON.
Aux 1 всегда пре-фейдерный, пост-эквалайзерный и обычно используется
для создания мониторного микса. Aux 2 стандартно пост-фейдерный, пост-
эквалайзерный и обычно используются в качестве посылов на эффекты, но
он может переключаться в пре-фейдерный, пост-эквалайзерный режим кноп-
кой AUX 2 PRE мастер-секции.
7) Регулятор LEX FX
Данный посыл идентичен пост-фейдерному посылу Aux 2, но его сигнал на-
правляется по внутренней шине во встроенный цифровой процессор эффек-
тов LEXICON. Выход процессора LEXICON может суммироваться с шинами
Mix, Sub èëè Aux 1/2.
8) Регулятор PAN
Служит для панорамирования сигнала канала в левой/правой шинах микса
или SUB.
9) Кнопка ON
При ее отжатии все выходы канала, кроме разрывов и пре-фейдерных ди-
рект-выходов, мьютируются.
10) Фейдер
100-мм фейдер служит для установки уровня сигнала канала, подаваемого на
мастер-секцию.
11) Кнопка MIX/SUB
Переключением данной кнопки сигнал канала направляется на пару шин MIX
L è R èëè SUB L è R.
12) Кнопка PFL
При нажатии данной кнопки на измерители и мониторинг поступает пре-фей-
дерный, пост-эквалайзерный сигнал. При этом в канале загорается соответ-
ствующий светодиод, а в мастер-секции загорается индикатор PFL/AFL.
13) Разъем INS
Несимметричный канальный разрыв служит для включения в цепь сигнала
приборов динамической обработки. Разъем выполнен на нормально замкну-
том разъеме TRS. При введении джека, цепь сигнала разрывается перед сек-
цией эквалайзера. Посыл может использоваться для организации альтерна-
тивного директ-выхода.
14) Разъем DIR
Каждый канал оборудован директ-выходом для прямой подачи сигнала на
внешние устройства записи или блоки эффектов. Мониторинг уровня пре-
фейдерного директ-выхода может осуществляться нажатием кнопки PFL со-
ответствующего канала.

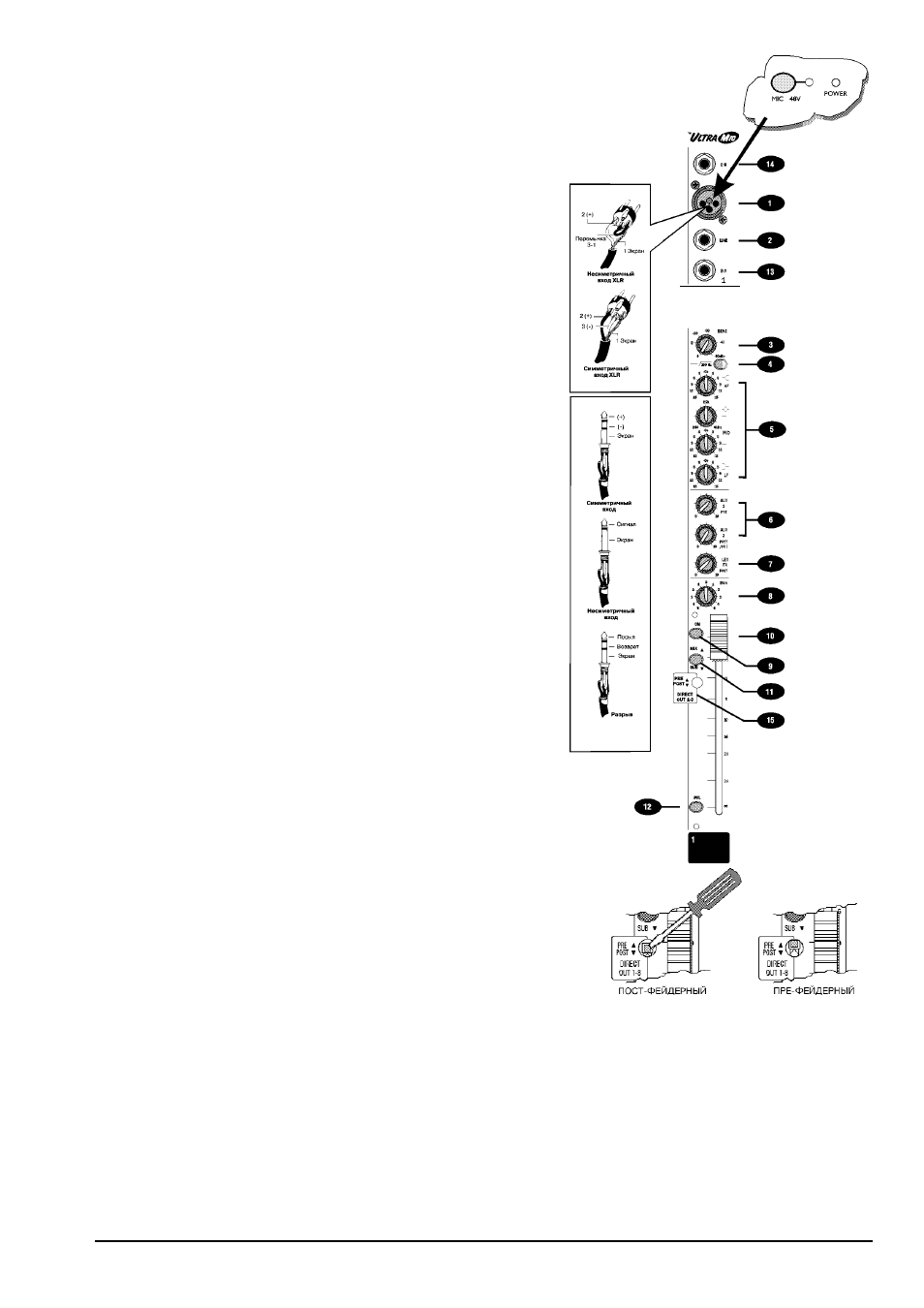

15) Переключатель DIRECT PRE/POST
Директ-выходы стандартно пост-фейдерные, что соответствует условиям студийной
записи. Для “живой” записи они могу индивидуально переключаться в пре-фейдер-
ный режим. Отключите питание микшера, удалите защитную накладку для доступа к
переключателю и переместите его отверткой вверх. В ситуациях, требующих записи
более 8 дорожек, через директ-выходы можно организовать подачу сигналов на
мультитрекер блоками по 8 каналов с выбором дорожек записи непосредственно в
многоканальном магнитофоне.
Стерео входной канал
Каждый стерео входной канал оборудован двумя парами входов на каждую линейку.
1) Входы 9/10 и 13/14
Входы на разъемах RCA служат для подключения CD-плейеров, DAT-магнитофонов или инструментов. Также их можно использо-
вать в качестве возвратов с эффектов.
2) Регулятор LEVEL
Устанавливает уровень сигнала со входов 9/10 и 13/14.
3) Кнопка MIX/SUB
Направляет сигнал со входов 9/10 и 13/14 в шины MIX (отжата) или SUB (нажата).
3) Входы 11/12 и 15/16
Входы на разъемах TRS служат для подключения синтезаторов, ритм-машин и других электронных инструментов или выходов эф-
фектов. Данные входы симметричные, однако предусматривают подключение несимметричных источников. Монофонические ис-
точники подключаются только к левому разъему.
