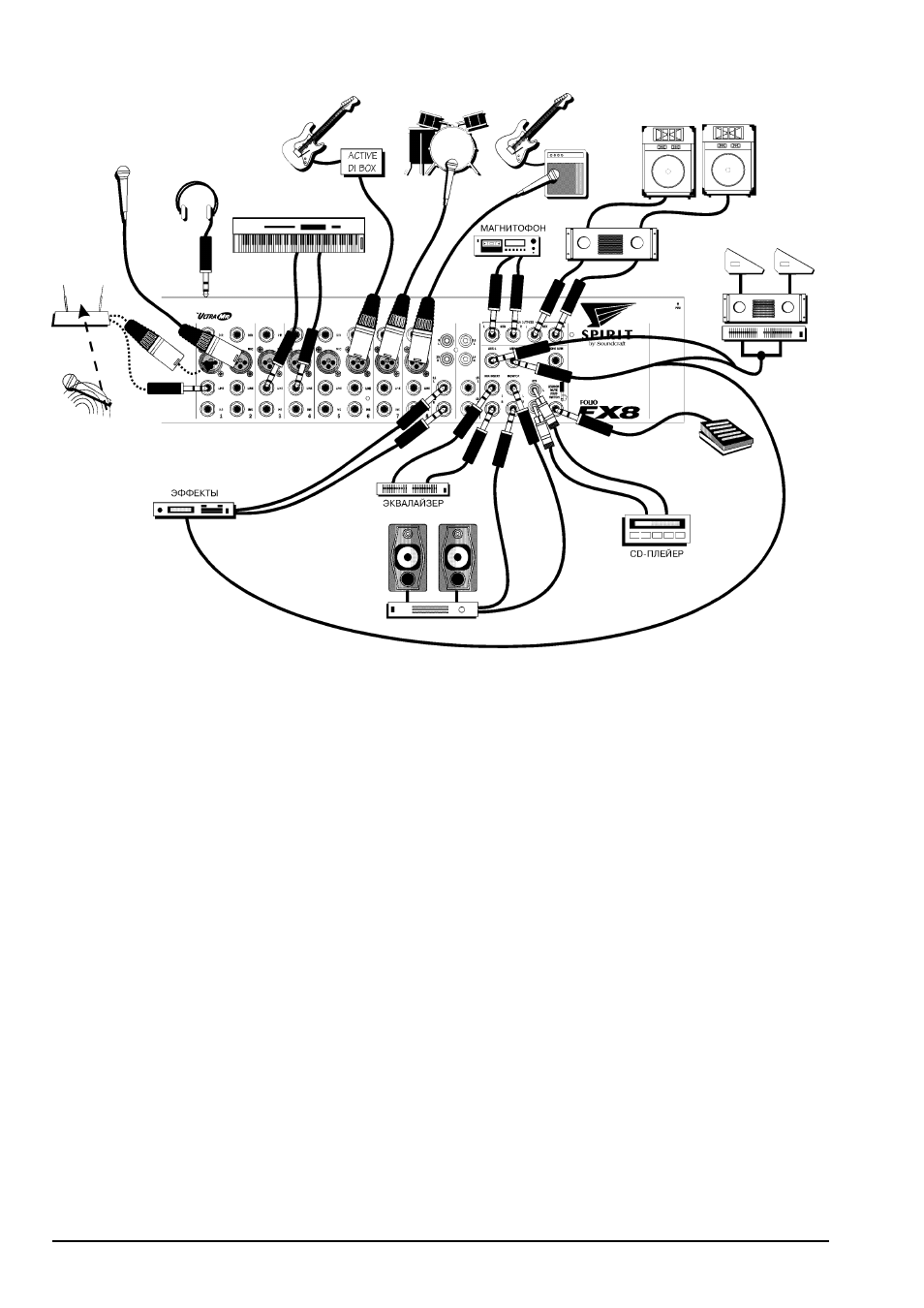

Коммутация
Описание микшера
Моно входной канал
1) Вход MIC
Микрофонный вход организован на разъеме XLR и согласуется с симметричными и несимметричными сигналами. Желательно ис-
пользование профессиональных динамических, конденсаторных или ленточных микрофонов, поскольку они являются низкоимпе-
дансными. Возможно использование недорогих высокоимпедансных микрофонов, однако при этом возрастает уровень шумов.
При нажатии кнопки MIC 48V (расположенной в правой части микшера) на разъем будет подано фантомное питание, необходимое
для работы с конденсаторными микрофонами. Раскоммутируйте данный разъем при работе со входом LINE. Входной уровень ус-
танавливается регулятором SENS.
Во избежание повреждений оборудования переключайте фантомное питание только при закрытых выходных фейдерах.
Во избежание повреждений оборудования не включайте фантомное питание при работе с несимметричными микрофо-
нами.
2) Вход LINE
Служит для подключения синтезаторов, ритм-машин или других электронных инструментов и организован на разъеме TRS. Дан-
ный вход симметричный, однако предусматривает подключение несимметричных источников. Входной уровень устанавливается
регулятором SENS.
3) Регулятор SENS
Устанавливает входной уровень сигнала микрофона или инструмента. Следите за корректной установкой данного уровня - при вы-
соких уровнях сигнал перегружается и искажается, при низких - повышается уровень фоновых шумов. Положение регулятора на
отметке “10” соответствует единичному усилению для входа LINE. Имейте в виду, что некоторое оборудование работает при бо-
лее низких выходных уровнях (-10 dBV), чем профессиональное.
4) Кнопка 100Hz
Нажатие данной кнопки включает низкочастотный обрезной фильтр с крутизной 18 дБ/октаву.
5) Эквалайзер
Регулятор HF
Вращение регулятора по часовой стрелке усиливает высокие частоты (12 кГц и выше) до 15 дБ и наоборот, вращение регулятора
против часовой стрелке ослабляет их до 15 дБ. Центральное положение регулятора не оказывает влияния на сигнал.
Регуляторы MID
Два регулятора, изменяющих частотную характеристику в среднечастотной области. Нижний регулятор осуществляет усиле-
ние/ослабление на 15 дБ, а верхний устанавливает частоту в диапазоне 240 Гц - 6 кГц. Центральное положение регулятора не ока-
зывает влияния на сигнал. Добротность (Q) равна 1.5.
