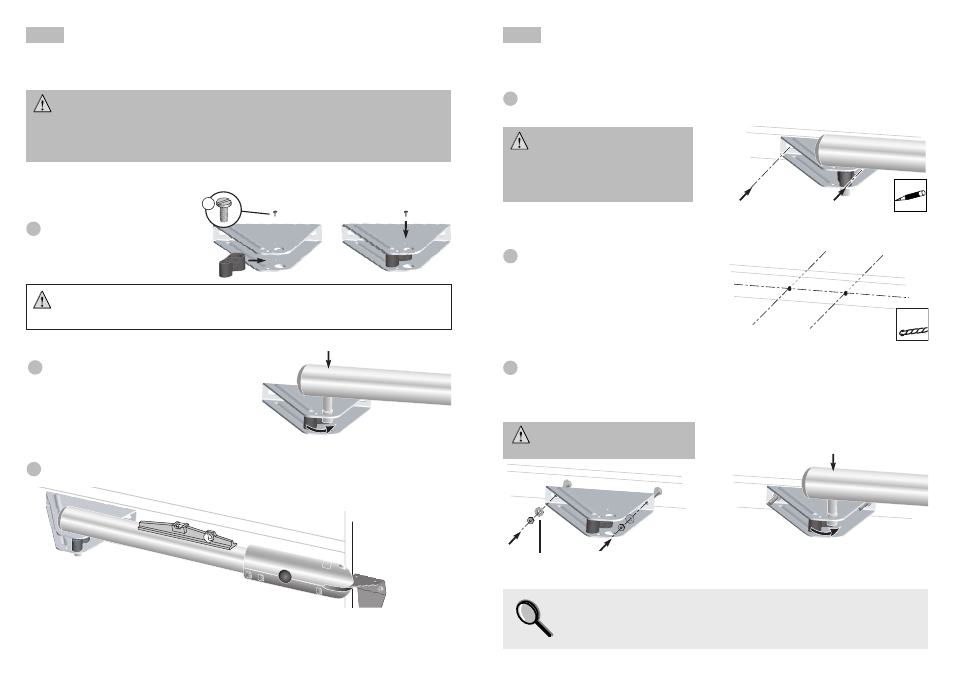

Установка лапки крепления на створке ворот (6).
Для установки на ворота необходимо выполнить сверления на створках ворот. Выполните два
следующих этапа:
5
14
6
8
Просверлите на створках ворот
отверстия диаметром 8 мм.
5
Разметьте места сверлений в точках крепления на усилителе створки по отверстиям в
лапке крепления на створке ворот.
4
Установите лапку крепления на
створке ворот (6) на приводной палец
привода.
Защелкните
разблокировочный
элемент (5) на приводном пальце,
чтобы блокировать его.
2
Зафиксируйте разблокировочный
элемент (5) на лапке крепления
привода на створке ворот (6)
винтом (4).
1
Эта операция выполняется
при закрытой створке ворот,
с ее прижатием к упору на
грунте и при нахождении
штока привода на встроенном
упоре.
не включайте привод в работу, прежде чем завершите его
крепление
на
створке
ворот.
В
противном
случае
настройка
встроенного
упора
может
оказаться
неправильной
и
могут
произойти нарушения работы.
Приводы поставляются (в заводском положении) в состоянии, в котором их
штоки находятся на встроенных упорах хода закрывания.
Проверьте горизонтальность привода.
3
6
Снимите привод с лапки крепления на створке ворот. Зафиксируйте лапку крепления на
створке ворот в двух точках на створках, используя винты, соответствующие материалу
усилителей, и поставляемые шайбы.
Установите привод. Защелкните разблокировочный элемент на приводном пальце, чтобы
блокировать его.
3
-
е
крепежное отверстие должно
быть просверлено только
после настройки хода привода.
Самопроверка перед выполнением следующего этапа
Вы проверили полную горизонтальность положения привода?
4
для обеспечения нормальной работы разблокировочного элемента установите
его в направлении, показанном на схеме. не устанавливайте винт с нижней
стороны.
Поставляемая шайба (7) должна быть
обязательно установлена.
