9

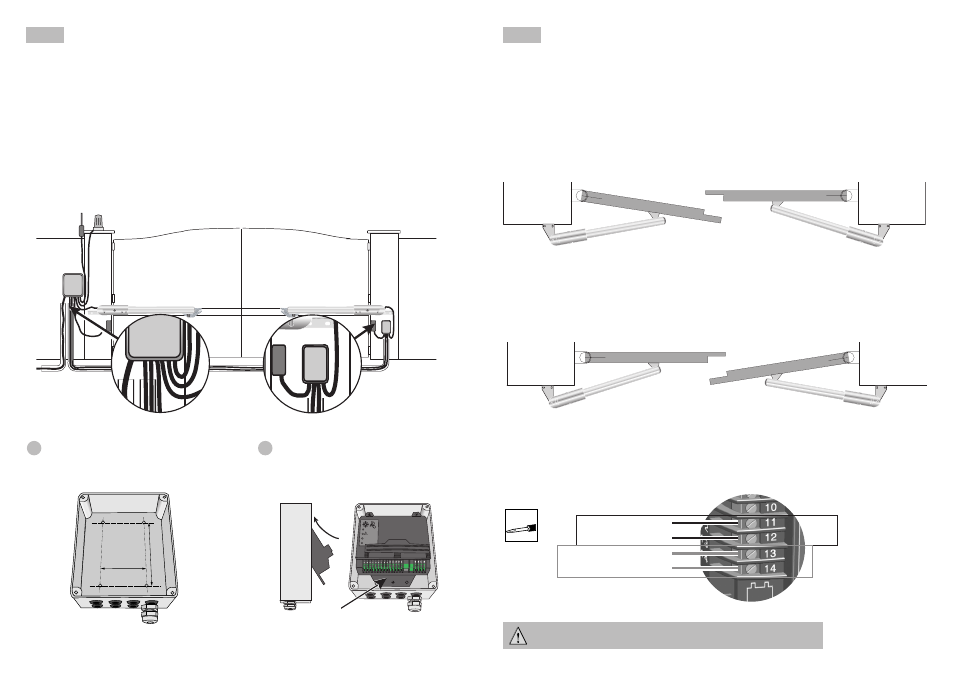

Электрические подключения
3
Электрические подключения
3
n
Этапы:
o
Положение электрической коробки на столбе.
Коробка должна быть установлена со стороны ввода сетевого электропитания.
o
Определение положения электрической коробки на столбе.
o
Крепление электрической коробки на столбе.
o
Подключение двух приводов.
o
Подключение антенны.
o
Подключение сетевого электропитания.
o
Крепление электрической коробки на столбе.
Вставьте электронный блок в
коробку. Для его установки на
место
потребуется
некоторое
усилие. Закрепите его с помощью
поставляемого винта крепления:
2
Приложите коробку (предпочтительно
выше одного метра от грунта) к столбу
и используйте ее как шаблон для
сверления крепежных отверстий:
1
Коробка должна быть установлена с нижним расположением проходных кабельных муфт.
Кабели должны выходить снизу (как на следующей иллюстрации).
ON/OFF
AUTO
PROG
126
70
M2
синий провод
коричневый провод
M2
синий провод
коричневый провод
M1
Привод M1 управляет
левой створкой
ворот, которая открывается первой и
закрывается последней.
Привод M1 управляет
правой створкой
ворот, которая открывается первой и
закрывается последней.
o
Подключение двух приводов.
Приводы и электрический блок должны быть соединены между собой до подключения
электрического блока к сети.
Привод, установленный на створке ворот, которая открывается первой и закрывается
последней, – это привод М1.
Электропроводка приводов:
M1
M1
M2
Привод M1 всегда подключен к выводам 11 и 12.
Привод M2 всегда подключен к выводам 13 и 14.
Случай 1:
Случай 2:
