6

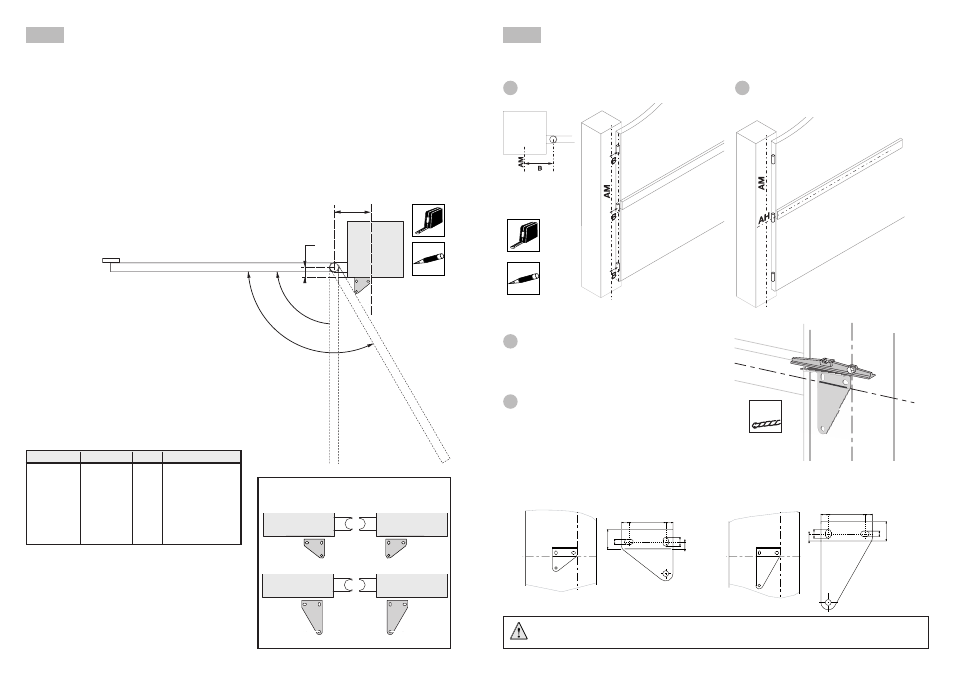

Подготовка и сверление отверстий на столбах
1
Подготовка и сверление отверстий на столбах
1
n
Этапы:
o
обмеры
Расположение приводов определяется типом ваших ворот. Выполните описанные ниже
обмеры, чтобы определить местоположение приводов на столбах. Для этих измерений створки
ворот и их петли должны быть соосны. Если эти условия не выполняются (смещенные петли),
максимальный угол открывания створок окажется меньше указанных значений.
Измерение размера A, соблюдение размера B и ориентация
крепежной лапки привода (E или e) необходимы для нормальной
работы привода.
o
Обмеры.
o
Разметка осей AM и AH.
o
Сверление столбов.
l
измерьте размер A
С его помощью определите по таблице
ниже:
•
значение максимального открытия
створок ворот,
•
размер B, чтобы определить положение
вертикальной
установочной
оси
крепежной лапки привода (1) на столбах.
•
направление установки (E или e)
крепежной лапки привода.
SGS 501:
(* для других размеров см. стр. 18).
A, мм*
Максим. угол, ° B, мм направление установки
от 0 до 20
120
305
Е
от 0 до 20
100
305
e
0
90
315
e
от 40 до 50
90
285
e
от 90 до 100
90
280
E
от 140 до 150
90
250
E
от 190 до 200
90
205
E
e
E
e
E
направление установки:
Правый столб
Левый столб
90°
120°
B
A
Отложите размер B и прочертите вертикальную
ось AM на столбах.
o
Сверление столбов.
o
разметка осей AM и AH.
1
С помощью сверла для бетона малого диаметра
(4 или 5 мм), просверлите по 2 предварительных
отверстия под химические анкеры, на каждом
столбе в размеченных местах.
Рассверлите 2 предварительных отверстия
сверлом с диаметром, соответствующим
размеру отверстия для установки химического
анкера.
2
Прочертите
на
столбе
горизонтальную ось AH, на уровне
половины высоты усилителя.
2
Совместите метку, нанесенную на крепежную
лапку, с осью AH и совместите кромку
крепежной лапки с осью AM.
Удерживайте крепежную лапку горизонтально.
1
AH
AH
AM
5
14
6
8
Тщательно соблюдайте методику и диаметры сверлений, рекомендуемые в
инструкции, поставляемой с химическими анкерами.
11
14,
5
15
15
75
39,
5
14,
5
11
18
AH
Sens "e" à droite
AM
15
15
75
14,
5
39,
5
11
18
Sens "E" à droite
AH
AM
направление «е» справа
направление «E» справа
