7
Установка приводов 2 Установка приводов 2
n Этапы:
o Фиксация крепежной лапки привода (1) на столбе.
o Установка химических анкеров.
o Установка химических анкеров.
o Фиксация крепежной лапки привода (1) на столбе.
o Установка привода (2) на крепежной лапке привода (1).
o Установка лапки крепления на створке ворот (6).
o Присоединение/отсоединение привода.
Установите крепежную лапку (1) и
закрепите ее на резьбовых шпильках
с помощью шайб и гаек.
1 Проверьте положение лапки по уровню.
При необходимости скорректируйте
крепление.
2

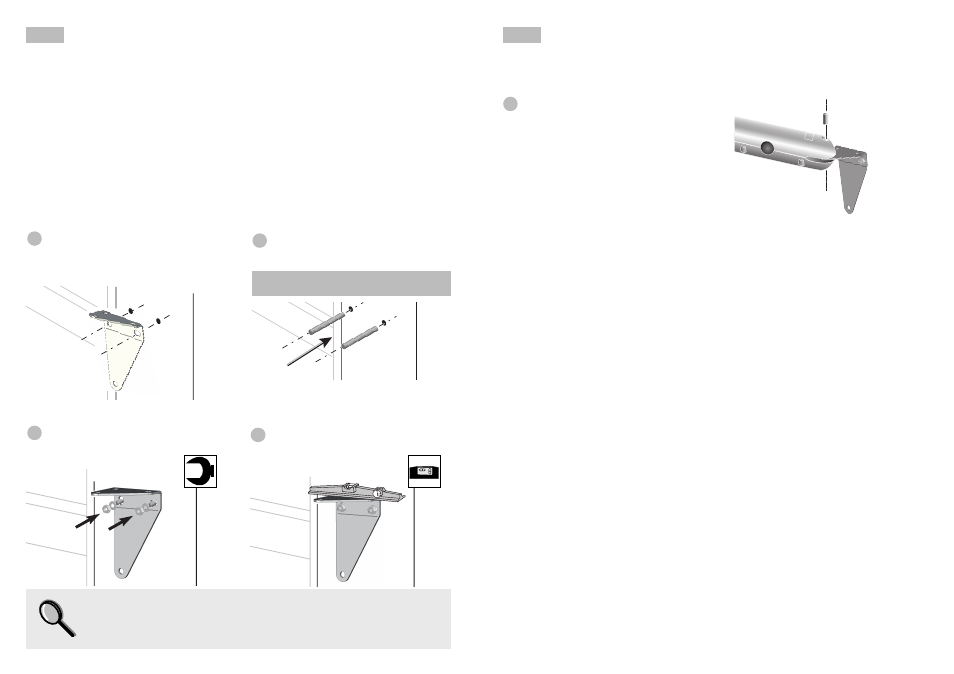

Приложите крепежную лапку привода (1)
к столбу и убедитесь, что ее крепежные
отверстия полностью совмещаются с
отверстиями на столбе.
1 Снимите крепежную лапку. Установите
2 химических анкера и их резьбовые
шпильки в отверстия на столбе.
2
Для обеспечения надежности крепления компания SOMFY рекомендует фиксировать крепежную
лапку (1) химическими анкерами.
10 19 17 10 19 17
дождитесь полного отвердевания
химических анкеров.
Самопроверка перед выполнением следующего этапа
Вы проверили полную горизонтальность положения крепежных
лапок на столбах?
o Установка привода (2) на крепежной лапке привода (1).
Установите привод (2) на крепежной лапке
привода (1) и закрепите его пальцем (3).
Смажьте соединение.
1
