Настройка дисплея, Экранная информация – Инструкция по эксплуатации Smartek STR-1695 видеорегистратор_руководство
Страница 51
Руководство по эксплуатации STR-0895/1695
43
Выберите окно
Устройство дистанционного управления (Remote Control Product)
, и выберите устройство из
списка.
Настройка дисплея
Экранная информация
Выберите закладку
Экранная информация (OSD
) и нажмите кнопку
. Экран настройки экранной
информации позволяет выбрать информацию для вывода на монитор.

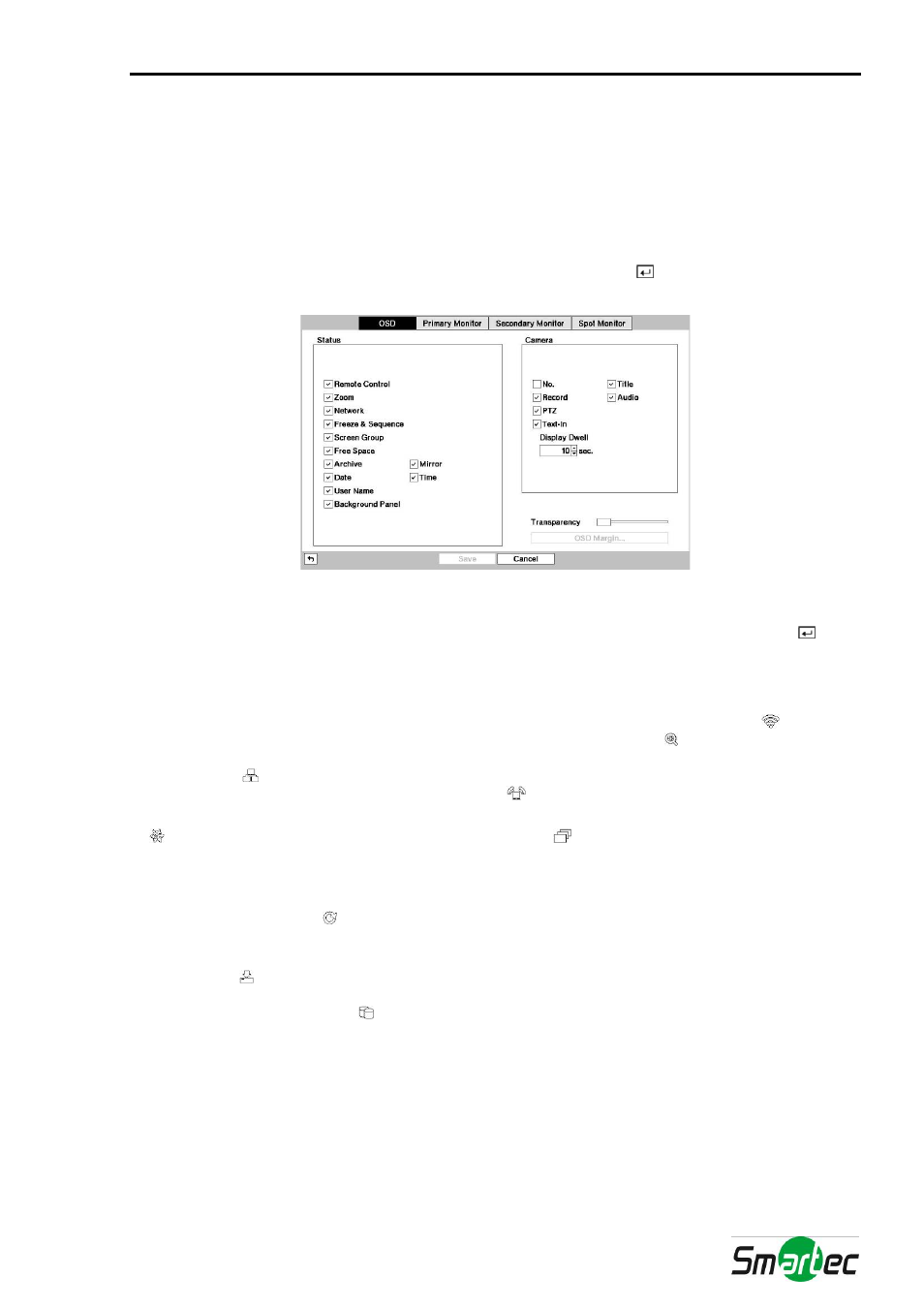

Рисунок 33. Настройка дисплея – экран настройки экранной информации.
Для активации или деактивации опции выделите соответствующую строку и нажмите кнопку
. Если
расположенное рядом с названием опции окно отмечено, значит, опция активирована. Можно активировать
или деактивировать следующие опции:
Дистанционное управление (Remote Control)
— Если управление цифровым видеорегистратором
выполняется с инфракрасного пульта дистанционного управления, выводится пиктограмма .
Увеличение (Zoom)
— Увеличение изображения обозначается пиктограммой .
Сеть (Network)
— Если устройство подключено к сети через Ethernet модемное соединение, выводится
пиктограмма
. Если между цифровым видеорегистратором и ПК с RAS возможна аудиосвязь через
Ethernet, для каждой камеры выводится пиктограмма
.
Стоп-кадр и переключение камер (Freeze & Sequence)
— В режиме «стоп-кадр» выводится пиктограмма
, а в режиме переключения камер выводится пиктограмма .
Группа камер (Screen Group)
– Номер группы выводится на экран для 16-канального цифрового
видеорегистратора во всех форматах экрана кроме 4x4, для 8-канального – во всех форматах кроме 3х3.
Свободная память (Free Space)
— Если цифровой видеорегистратор находится в режиме перезаписи,
выводится пиктограмма
, а если цифровой видеорегистратор не находится в режиме перезаписи,
выводится объем свободной памяти в процентах.
Архив (Archive)
– Если цифровой видеорегистратор выполняет архивирование видеозаписи, выводится
пиктограмма .
Зеркальное копирование (Mirror)
– Если цифровой видеорегистратор выполняет зеркальное копирование
диска, выводится пиктограмма .
Дата/Время (Date/Time)
— Выводится информация о текущем времени и дате.
Имя пользователя (User Name)
— Выводится имя зарегистрированного в данный момент в системе
пользователя.
Фоновая панель (Background Panel)
– Фоновая панель внизу экрана окрашена в черный цвет.
Номер камеры (Camera No.) –
Номер камеры выводится в верхнем левом углу каждого экрана с
изображением.
Название камеры (Camera Title)
— Название камеры выводится в верхнем левом углу каждого экрана с
изображением.
Запись (Record)
— Пиктограммы, связанные с записью, выводятся на каждом экране с изображением.
