Глава 2 — Установка
Комплект поставки
В комплект поставки входят следующие элементы:
Цифровой видеорегистратор.
Шнур питания.
Руководство пользователя (данный документ).
Компакт-диск с программным обеспечением RAS и руководство пользователя.
Монтажный комплект для установки в стойку.
Монтажные винты для установки дополнительных жестких дисков.
Кабели SATA.
Аудиокабель - удлинитель
Инфракрасный пульт дистанционного управления.
Необходимый монтажный инструмент
Для установки цифрового видеорегистратора не требуется использование специального монтажного
инструмента. Что касается других элементов Вашей системы, пользуйтесь информацией, содержащейся в
руководствах по их установке.

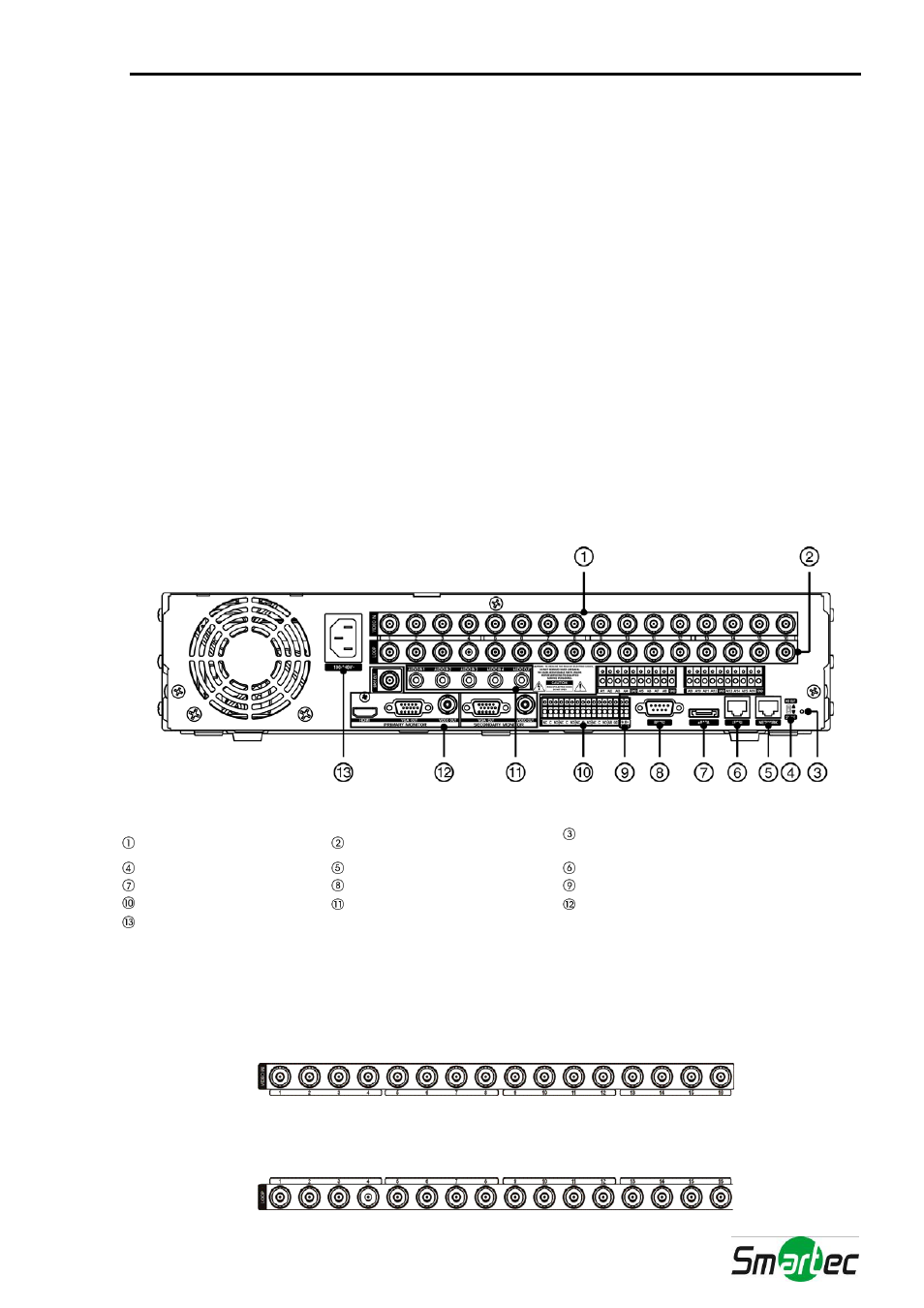

Рисунок 2. Задняя панель 16-канальной модели цифрового видеорегистратора.
Видеовход
Параллельный видеовыход
Переключатель восстановления
заводских установок
Переключатель HD/SD
Сетевой порт
Порт iSCSI
Порт eSATA
Порт RS232C
Порт RS485
Тревожный вход / выход
Аудиовход / аудиовыход
Видеовыход
Разъем питания
Цифровой видеорегистратор может использоваться с оборудованием стандарта NTSC или PAL.
ПРИМЕЧАНИЕ: Вы не можете одновременно использовать оборудование NTSC и PAL. Например,
нельзя одновременно использовать камеру PAL и монитор NTSC.
Видеовход
Подключите коаксиальные кабели камер к BNC-разъемам видеовходов, обозначенным VIDEO IN.
Параллельный видеовыход
