Руководство по эксплуатации STR-0895/1695
6
ПРИМЕЧАНИЕ: Все разъемы, обозначенные GND, являются общими.
NC/NO (Релейный вход/выход): Цифровой видеорегистратор может использоваться для активации
внешних устройств звуковой или световой сигнализации. Подключите устройство к разъемам C (общий) и
NC (нормально замкнутый) или разъемам C и NO (нормально разомкнутый). NC/NO это релейный выход,
2A, 125 В и 1A, 30 В. Информация о настройке тревожного выхода приводится в Главе 3 — «Настройка».
ARI (Вход сброса тревоги):
Внешний сигнал, поступающий на вход сброса тревоги (ARI) может
использоваться как для сброса сигнала тревоги, так и для выключения внутренней звуковой сигнализации
цифрового видеорегистратора. Механические или электрические переключатели подсоединяются с
помощью проводов к разъемам ARI (Ввод сигнала сброса тревоги) и G (Заземление). Пороговое напряжение
составляет менее 0,3 В. Чтобы сигнал был принят, он должен быть стабильным не менее 0,5 с.
Подсоедините провода к разъемам ARI (Вход сброса тревоги) и GND (Заземление).

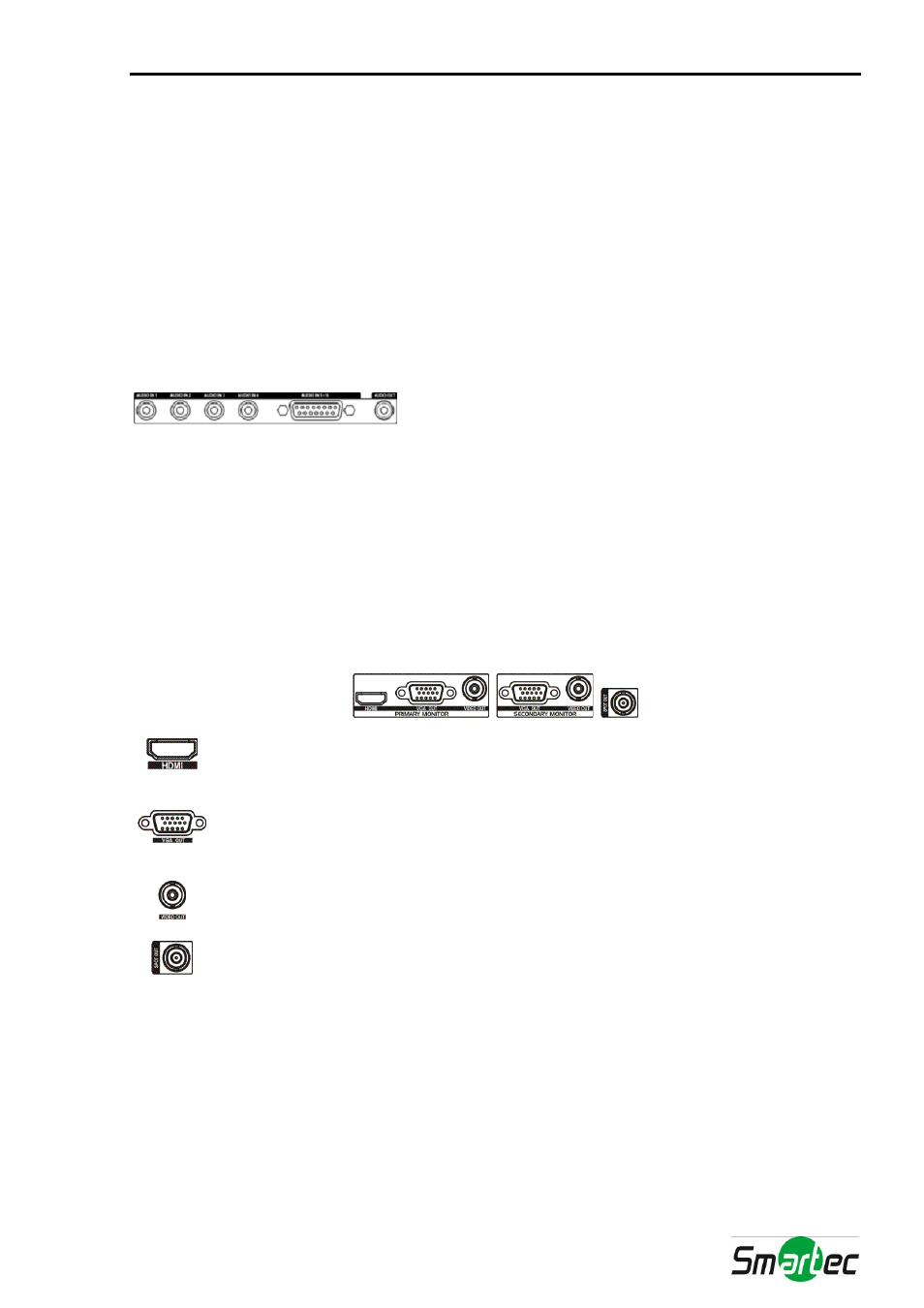

Аудиовход/аудиовыход
Цифровой видеорегистратор может выполнять запись звука до 16
камер. Подключите камеры к разъемам Audio In 1 - Audio In 16 с
помощью штекеров RCA. Подключите разъем аудиовыхода Audio
Out к усилителю. Используйте имеющийся в комплекте кабель-
удлинитель для подключения источников звука к аудиовходам 5 -
16.
ПРИМЕЧАНИЕ: Пользователь обязан выяснить, разрешается ли производить запись звука в
соответствии с местными законами и правилами.
Цифровой видеорегистратор не имеет аудиовыхода с усилителем. Поэтому Вам
потребуется динамик с усилителем. Цифровой видеорегистратор не имеет
предусилителя. Поэтому вводимый аудиосигнал должен идти от усилителя, а не
непосредственно от микрофона.
Видеовыход
ПРИМЕЧАНИЕ: При использовании мониторов HDMI измените настройку стандарта видеосигнала,
передаваемого на монитор, на HD, установив переключатель HD/SD на задней
панели в положение HD OUT. Видеовыход HDMI активируется только при
использовании режима HD.
Видеовыход VGA главного монитора деактивируется при использовании режима
SD.
Композитный (BNC) видеовыход главного монитора деактивируется при
использовании режима HD.
Разъем HDMI (универсальный интерфейс высокого разрешения) предназначен для
использования монитора HDMI в качестве основного монитора. Используйте прилагаемый к
монитору кабель для подключения к цифровому видеорегистратору.
Разъем VGA предназначен для использования стандартного многочастотного монитора в
качестве основного или дополнительного монитора. Используйте прилагаемый к монитору
кабель для подключения к цифровому видеорегистратору.
Подключите главный или дополнительный монитор к разъему, обозначенному Video Out.
При необходимости подключите контрольный монитор к разъему, обозначенному SPOT.
