Руководство по эксплуатации STR-0895/1695
5
ВНИМАНИЕ: Не подключайте и не отключайте устройства iSCSI, пока включено питание цифрового
видеорегистратора. Для подключения или отключения устройств iSCSI требуется
выключить питание цифрового видеорегистратора. Включите питание устройств iSCSI,
чтобы они были готовы к работе, прежде чем включать питание цифрового
видеорегистратора. Выключите питание устройств iSCSI после выключения питания
цифрового видеорегистратора и затем отключите устройства iSCSI.
ВНИМАНИЕ: Если выключить устройство iSCSI во время работы возможна некорректная работа
цифрового видеорегистратора.

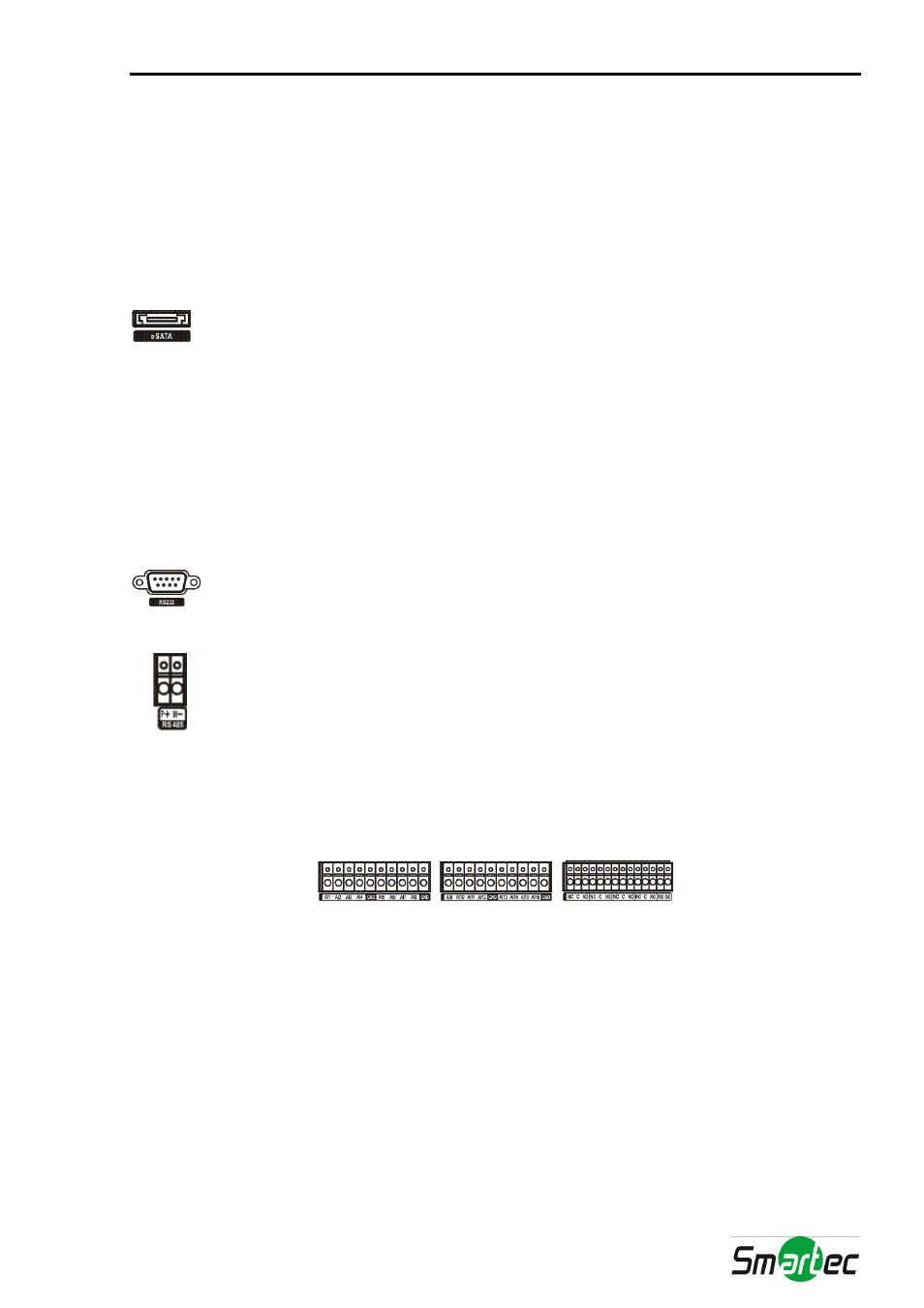

Порт eSATA
Порт eSATA предназначен для подключения внешних запоминающих устройств для записи или
архивирования видео. Подключите кабель внешнего жесткого диска eSATA (RAID) к порту
eSATA
.
ВНИМАНИЕ: Не подключайте и не отключайте устройства eSATA, пока включено питание цифрового
видеорегистратора. Для подключения или отключения устройств eSATA требуется
выключить питание цифрового видеорегистратора. Включите питание устройств eSATA,
чтобы они были готовы к работе, прежде чем включать питание цифрового
видеорегистратора. Выключите питание устройств eSATA после выключения питания
цифрового видеорегистратора и затем отключите устройства eSATA.
ВНИМАНИЕ: Если выключить устройство eSATA во время работы возможна некорректная работа
цифрового видеорегистратора.
Порт RS-232С
Порт RS232 используется для подключения выносной клавиатуры.
Порт RS-485
Управление цифровым видеорегистратором может осуществляться дистанционно с помощью
внешнего устройства или системы управления, например, выносной клавиатуры, с
использованием сигналов полудуплексной последовательной связи RS-485. Также разъем
RS485 может использоваться для управления поворотными (PTZ) камерами. Подключите
контакты RX-/TX- и RX+/TX+ системы управления к − и + (соответственно) цифрового
видеорегистратора. Информация о настройке соединения RS-485 приводится в Главе 3 —
«Настройка» и руководстве пользователя поворотной камерой или внешнего устройства
управления.
Тревожный вход/выход
ПРИМЕЧАНИЕ: Для подключения к разъемам тревожных входов нажмите и удерживайте кнопку, и
вставьте провод в расположенное под кнопкой отверстие. Отпустите кнопку и
осторожно потяните провод, чтобы убедиться в надежности соединения. Чтобы
отсоединить провод, нажмите и удерживайте расположенную над ним кнопку, и
вытащите провод.
Тревожные входы Al 1 - Al 16 - Вы можете использовать внешние устройства для передачи сигнала
цифровому видеорегистратору в случае возникновения события. Механические или электрические
переключатели можно подсоединить с помощью проводов к разъемам тревожных входов (Al) и заземления
(GND). Пороговое напряжение для нормально замкнутых переключателей составляет около 2,4 В, а для
нормально разомкнутых переключателей около 0,3 В. Чтобы сигнал был принят, он должен быть
стабильным не менее 0,5 с. Диапазон напряжения тревожного входа составляет от 0 до 5 В. Информация о
настройке тревожного входа приводится в Главе 3 — «Настройка».
GND (Земля): Для заземления тревожного входа и/или тревожного выхода используйте разъем,
обозначенный GND.
