Руководство по эксплуатации STR-0488/0888/1688
14

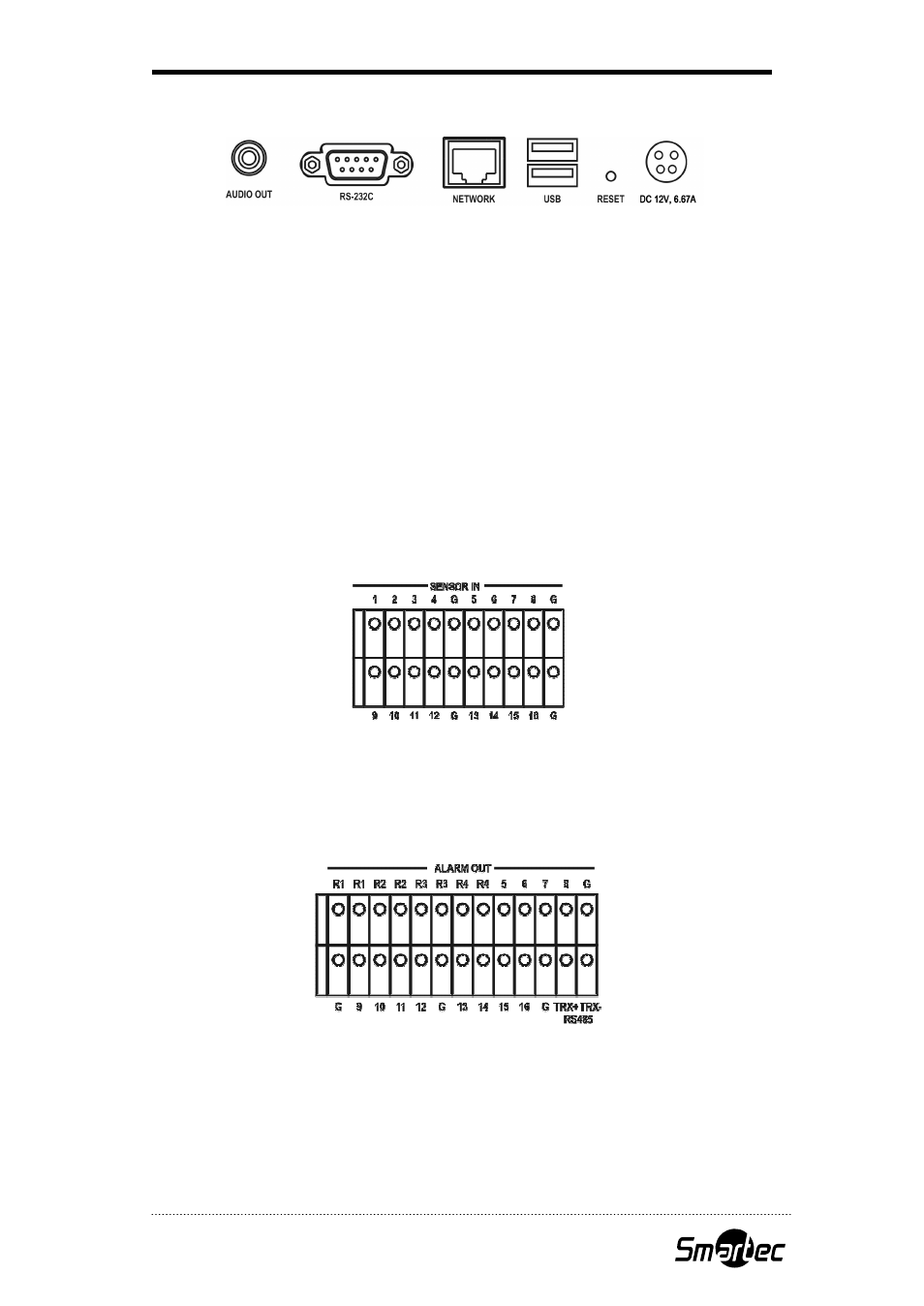

Другие разъемы
•
Аудиовыход: DVR не имеет усилителя аудиосигнала на выходе, поэтому Вам
потребуется динамик с усилителем.
•
RS-232C: Разъем RS-232C используется для подключения банкомата или кассового
автомата для использования функции ввода текста. Для подключения к DVR
используйте кабель с разъемом DB9 (гнездо).
•
Сеть: Подключите кабель Cat5 с разъемом RJ-45 к разъему NETWORK на DVR для
удаленного просмотра «живого» видео, удаленного воспроизведения видеозаписи и
удаленной настройки. Информация о настройке подключения к сети приводится в
Главе 3-2. «Настройка цифрового видеорегистратора»
.
•
USB: Имеется четыре USB-порта для подключения внешних устройств, например, HDD,
ODD, карты флэш-памяти для резервного копирования, обновления аппаратного ПО,
или подключения USB-мыши. Два USB-порта расположены на задней панели, и еще два
на передней. USB-мышь может подключаться только к выделенному для этой цели USB-
порту на передней панели.
•
Разъем питания: Подключите кабель адаптера к разъему питания (DC12V, 6.67A) на
задней панели. Подключите адаптер к сетевой розетке (100В – 240В, 50/60Гц).
Тревожный вход
Имеется 8(16) тревожных входов для подключения внешних устройств. Вы можете
использовать тревожные входы для передачи сигнала тревоги на цифровой
видеорегистратор. Для подключения к контакту на клеммной колодке нажмите кнопку и
вставьте провод в отверстие под кнопкой.
Тревожные выходы и порт RS485
Имеется 8(16) тревожных выхода для подключения внешних устройств сигнализации,
например, сирен и стробов. 4 первых тревожных выхода имеют встроенные реле, а
остальные используют сигналы TTL.
Разъем RS485 может использоваться для управления поворотными камерами. Возможно
также дистанционное управление DVR с помощью клавиатуры STT-CN3R1.
•
USB-порт на передней панели: На передней панели имеется два USB-порта для
подключения устройств типа HDD, ODD, карты флэш-памяти для резервного
копирования, обновления аппаратного ПО, или подключения USB-мыши. USB-мышь
