Руководство по эксплуатации STR-0488/0888/1688
12
удаленного просмотра «живого» видео, удаленного воспроизведения видеозаписи и
удаленной настройки. Информация о настройке подключения к сети приводится в
Главе 3-2. «Настройка цифрового видеорегистратора»
.
•
Разъем питания: Подключите кабель адаптера к разъему питания (DC12V, 3.33A) на
задней панели. Подключите адаптер к сетевой розетке (100В – 240В, 50/60Гц).

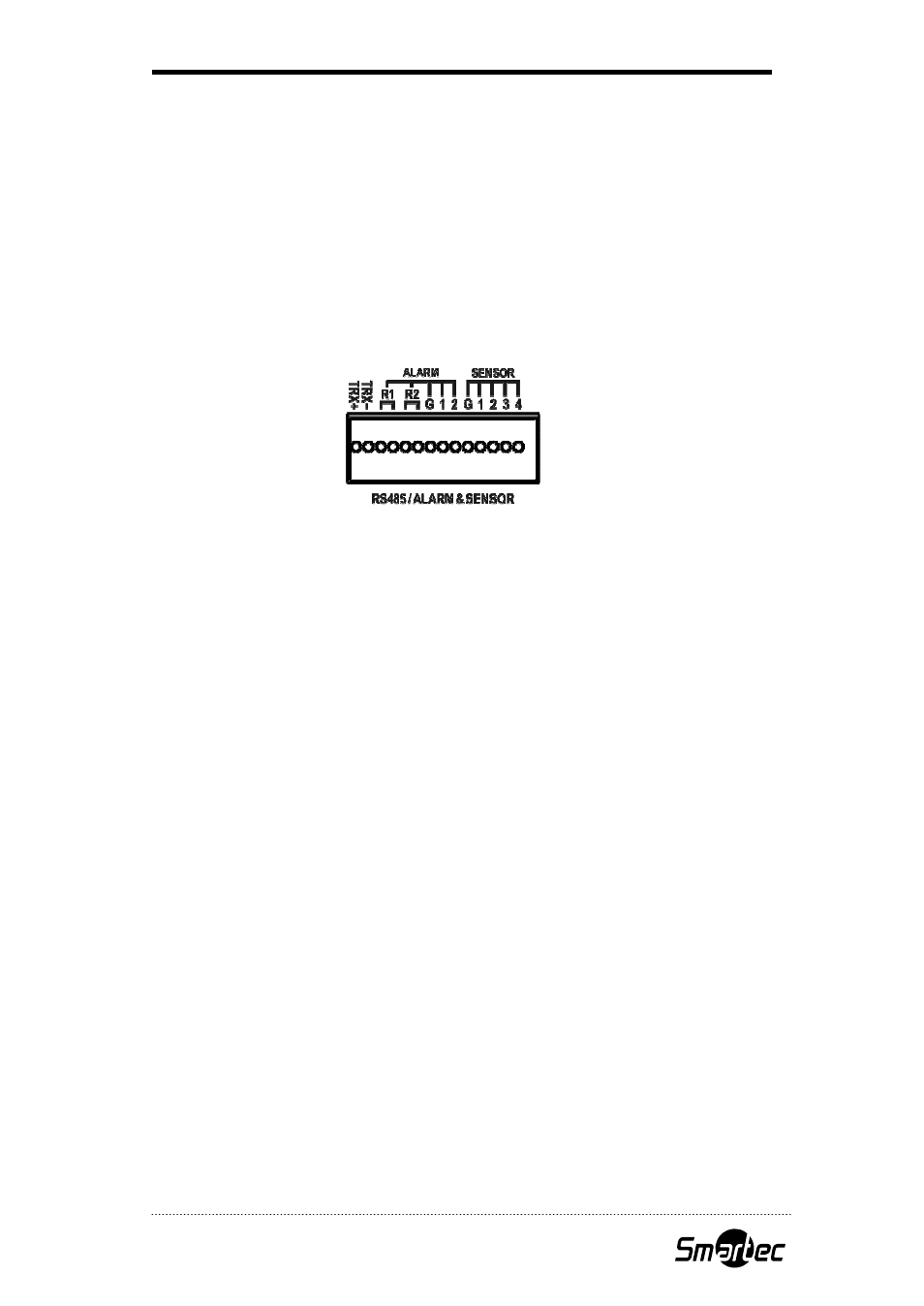

Тревожные вход/выход и порт RS485
Имеется 4 тревожных входа для подключения внешних устройств. Вы можете использовать
тревожные входы для передачи сигнала тревоги на цифровой видеорегистратор. Для
подключения к контакту на клеммной колодке нажмите кнопку и вставьте провод в
отверстие под кнопкой.
Имеется 4 тревожных выхода для подключения внешних устройств сигнализации, например,
сирен и стробов. 2 тревожных выхода имеют встроенные реле, а остальные 2 используют
сигналы TTL.
Разъем RS485 может использоваться для управления поворотными камерами. Возможно
также дистанционное управление DVR с помощью клавиатуры STT-CN3R1.
