Руководство по эксплуатации STR-0488/0888/1688
11

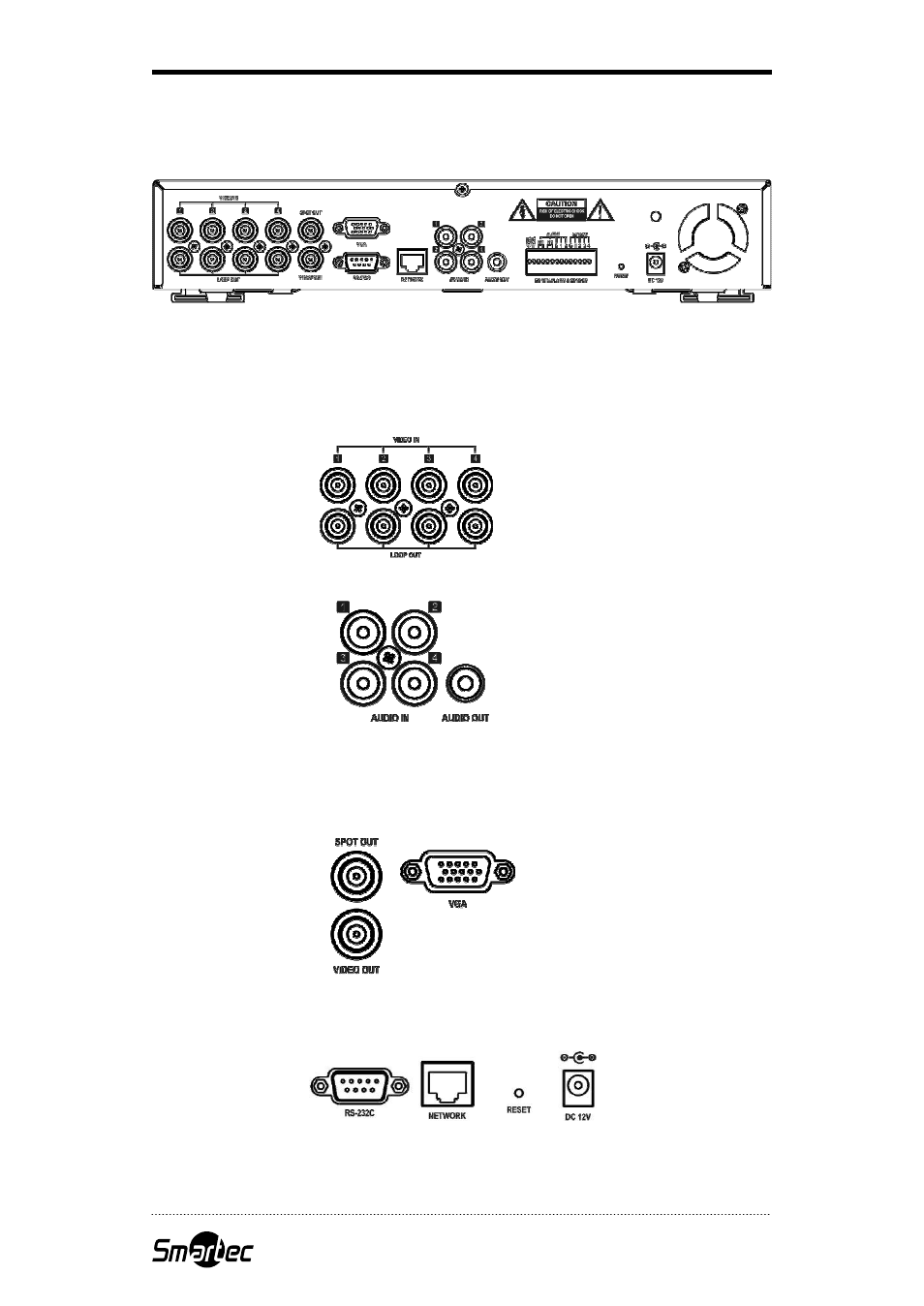

2. Подключение устройств к STR-0488.
На задней панели DVR располагаются следующие разъемы:
USB-устройство: Два USB-порта на передней панели предназначены для подключения
внешних устройств, такие как жесткий диск, оптический диск, флэш-память для резервного
копирования, и выполнения обновления системы. Мышь с USB-коннектором может быть
подключена только к порту на передней панели, который предназначен только для
подключения мыши.
Видеовход
Подключите камеры к BNC- разъемам видеовходов с помощью коаксиального кабеля.
Аудиовход
Цифровой видеорегистратор STR-0488 может выполнять запись аудио с 4-х источников.
Подключите источники звука к RCA-разъемам Audio-In (линейный аудиовход).
Для аудиоканалов требуются внешние усилители сигнала.
Видеовыход
Подключите главный монитор к разъему VIDEO OUT (CVBS) или VGA OUT. В случае
необходимости подключите Spot-монитор к разъему SPOT OUT.
Другие разъемы
•
RS-232C: Разъем RS-232C используется для подключения банкомата или кассового
автомата для использования функции ввода текста. Для подключения к DVR
используйте кабель с разъемом DB9 (гнездо).
•
Сеть: Подключите кабель Cat5 с разъемом RJ-45 к разъему NETWORK на DVR для
