Руководство по эксплуатации STR-0488/0888/1688
13
3. Подключение устройств к STR-0888/1688

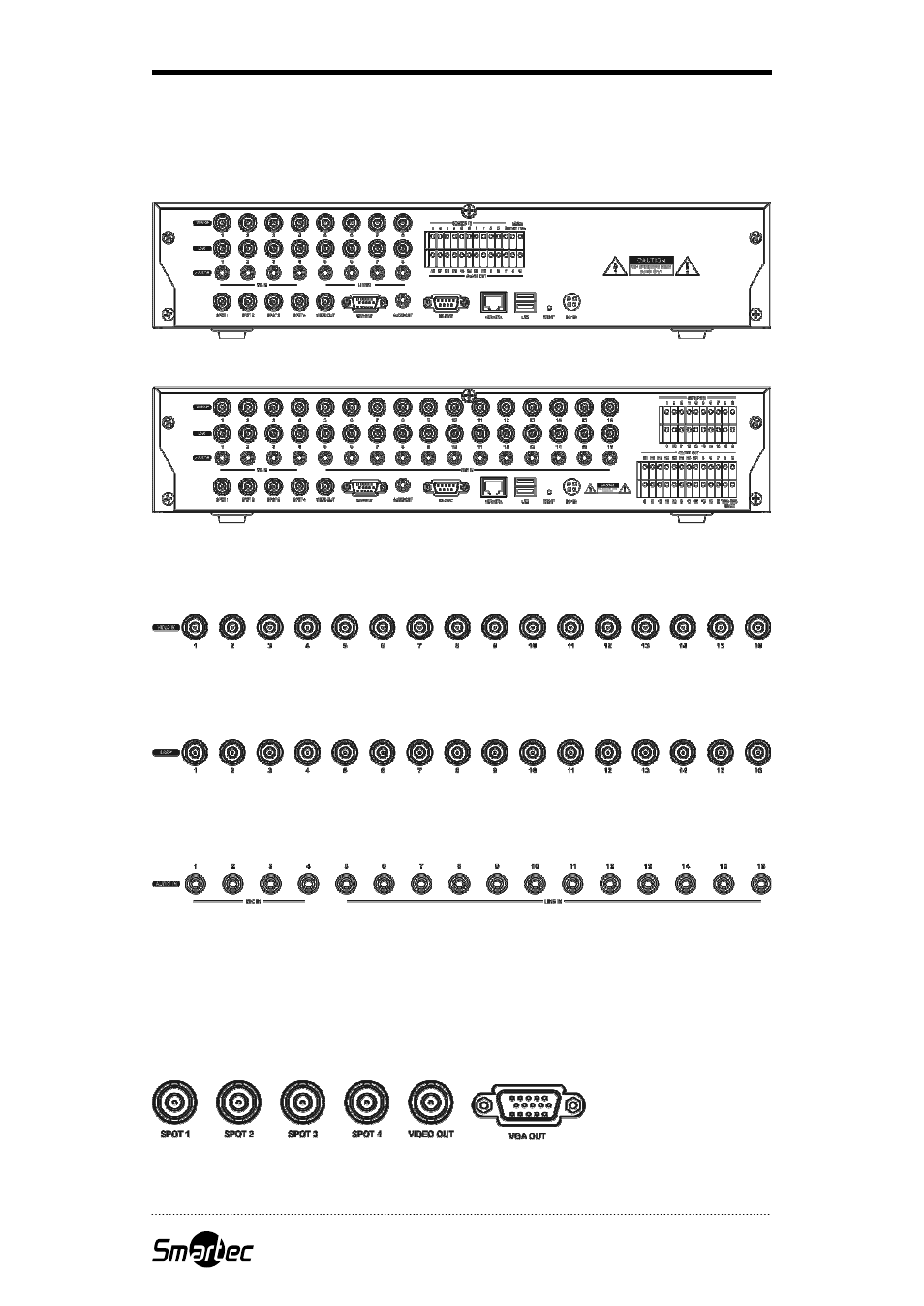

На задней панели DVR располагаются следующие разъемы:
[8-канальная модель]
[16-канальная модель]
Видеовход
Подключите камеры к BNC- разъемам видеовходов с помощью коаксиального кабеля.
Сквозной видеовыход
Подключите с помощью коаксиального кабеля другое устройство к BNC-разъему сквозного
видеовыхода.
Аудиовход
Цифровой видеорегистратор может выполнять запись аудио с 16-ти (8-ми) источников.
Подключите источники звука к RCA-разъемам Audio-In (линейный аудиовход). Для
аудиоканалов требуются внешние усилители сигнала. Аудиовхода 1~4 имеют внутренние
предварительные усилители для подключения микрофонов напрямую.
Получение подтверждения того, что местные законы и правила не запрещают запись аудио,
является обязанностью пользователя.
Видеовыход
Подключите главный монитор к разъему VIDEO OUT (CVBS) или VGA OUT. В случае
необходимости подключите Spot-мониторы к разъемам SPOT.
