9

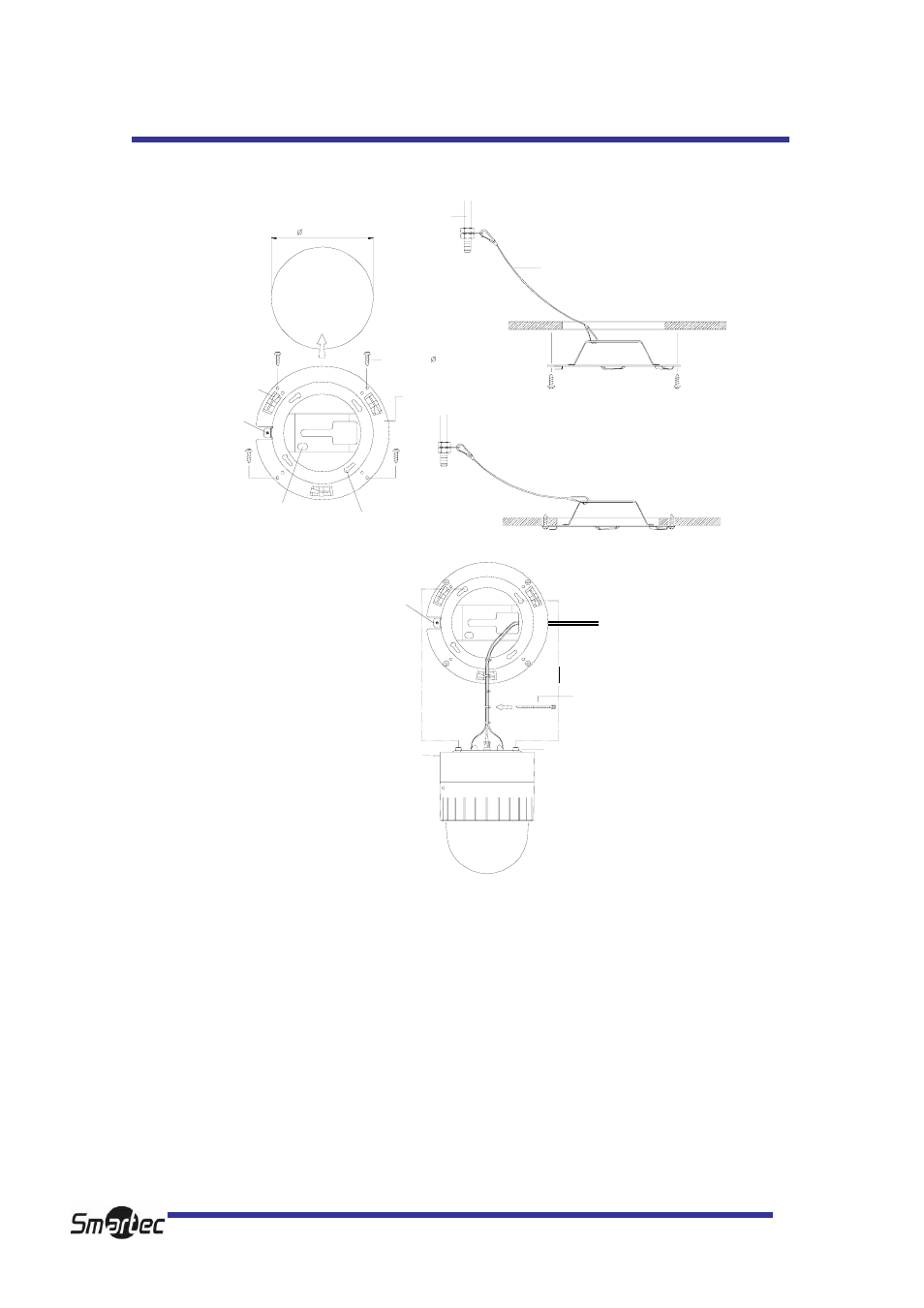

УСТАНОВКА
Б. СПОСОБ ПОВЕРХНОСТНОГО МОНТАЖА
Подвеска
Предохранительный провод
Отверстие в потолочной накладке
Держатель замка
Винт (4.0)
Потолочный кронштейн
Отверстие для предохранительного провода
Монтажное отверстие
Рис. 8 Рис. 9 Рис. 10 Рис 11
Держатель замка 1 держатель замка 2
Держатель кронштейна
Кабельная стяжка
Б-1
Выберите потолочную плиту, достаточно прочную, чтобы выдержать вес около 2 кг.
Б-2
Подготовьте в потолочной плите отверстие Ø145 мм (Рис.9).
Прикрепите предохранительный провод к подвеске в целях предотвращения падения каме-
ры. Второй конец предохранительного провода крепится к отверстию для предохранитель-
ного провода (Рис.10).
Б-3
Прикрепите потолочный кронштейн к потолку с помощью четырех винтов (самонарезающие
винты Ø4.0 мм) (Рис.11).
Б-4
Выполните стяжку кабеля (Рис.12).
Б-5
Протяните кабель сквозь четырехугольное отверстие.
Вставьте фиксатор кронштейна в соответствующее отверстие на кронштейне (Рис.12).
Чтобы легко это сделать оставьте расстояние 10° между деталью замка 1 и деталью
замка 2
(Рис.13).
MOUNTING HOLE
LOCK HOLDER.1
FIG.10
SAFETY WIRE
SUSPENSION
CEILING BRACKET
SCREW ( 4.0)
FIG.11
COVER HOLE
SAFETY WIRE HOLE
145.0 mm
FIG.9
ПОДВЕСКА
ПРЕДОХРАНИТЕЛЬНЫЙ
ПРОВОД
ВИНТ
ПОТОЛОЧНЫЙ КРОНШТЕЙН
ОТВЕРСТИЕ ДЛЯ
КРЕПЛЕНИЯ
НАКЛАДКИ
ДЕТАЛЬ ЗАМКА 1
МОНТАЖНОЕ
ОТВЕРСТИЕ
ОТВЕРСТИЕ ДЛЯ
ПРЕДОХРАНИТЕЛЬНОГО
ПРОВОДА
Рис.9
Рис.10
Рис.11
FIG.12
LOCK HOLDER.2
LOCK HOLDER.1
CABLE TIE
MOUNT HOLDER
Рис.12
ДЕТАЛЬ ЗАМКА 1
ДЕТАЛЬ ЗАМКА 2
ФИКСАТОР
КРОНШТЕЙНА
СТЯЖКА КАБЕЛЯ
