33
УСТАНОВКИ МИКРОПЕРЕКЛЮЧАТЕЛЯ
Б. СОГЛАСОВАНИЕ ЛИНИИ RS-485
Микропереключатель № 1 группы МП2 используется для включения согласования нагрузки 100Ω.
Установка микропереключателя МП2-1 в положение «ВКЛ» выполняется только для последней от
контроллера камеры в шлейфе.
В случае использования одной камеры установите ее микропереключатель МП2-1 в положение
«ВКЛ».

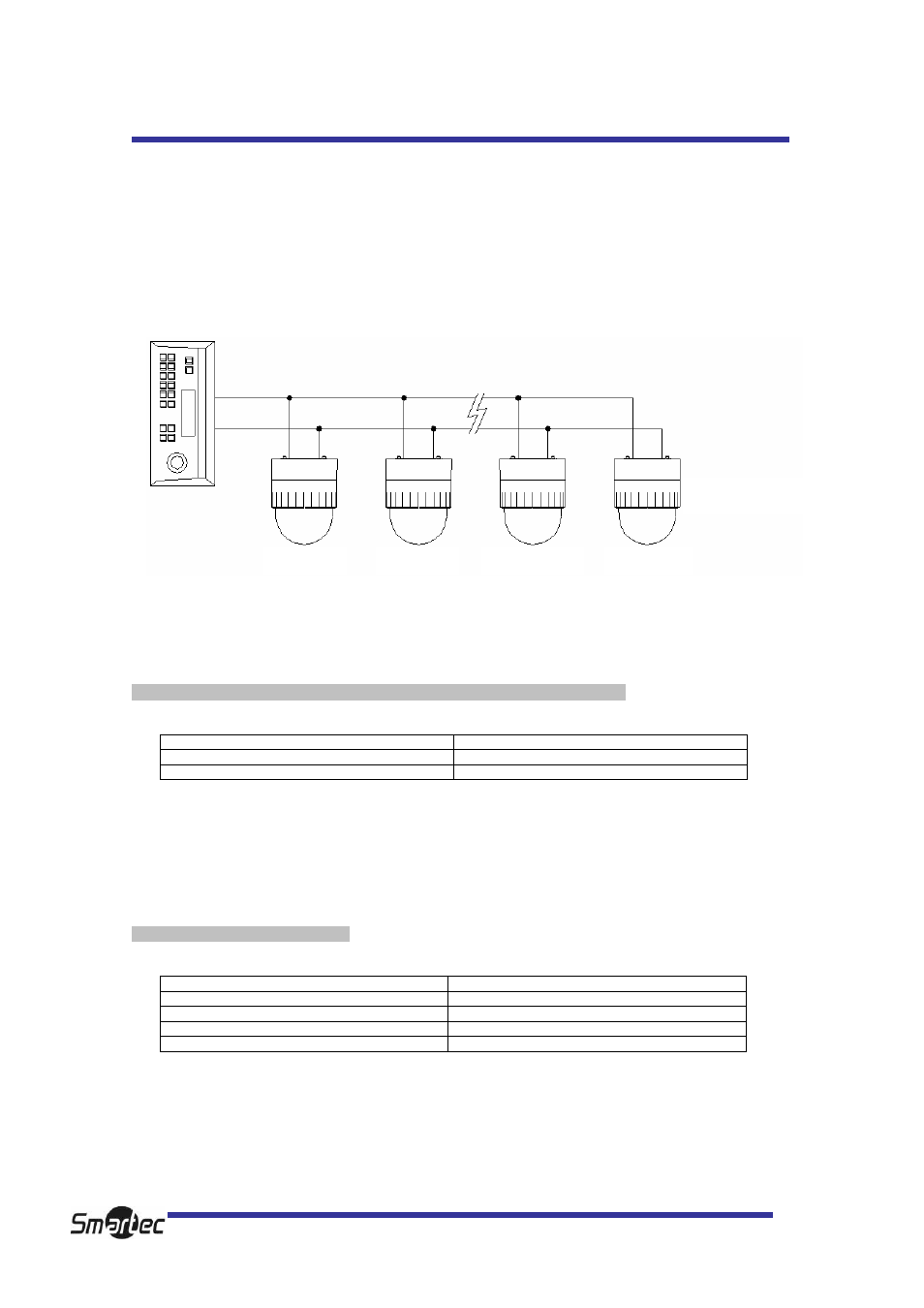

Камера 1 Камера 2 Камера n – 1 Камера n
Согласование МП2–1 «ВКЛ»
В. ПРОТОКОЛ
Микропереключатель №№3,4 группы МП2 используется для настройки протокола.
Заводская установка: Pelco-D или Pelco-P (автоматическое распознавание)
МП2 – 3, 4
Протокол
ВЫКЛ / ВЫКЛ Pelco-D
или Pelco-P
ВКЛ / ВКЛ
Протокол Maxpro
Г. НАСТРОЙКА СКОРОСТИ ПЕРЕДАЧИ
Микропереключатели №№ 7, 8 группы ПМ2 используются для настройки скорости передачи.
С помощью микропереключателя можно выбрать скорость передачи 2400 бод/с, 4800 бод/с, 9600
бод/с.
Заводская установка: 2400 бод/с.
МП2-7,8
Скорость передачи
ВЫКЛ / ВЫКЛ
Не используется
ВЫКЛ / ВКЛ 2400
бод/с
ВКЛ / ВЫКЛ 4800
бод/с
ВКЛ / ВКЛ 9600
бод/с
* Микропереключатели №№ 2, 5, 6 группы МП2 не используются.
КАМЕРА 1
КАМЕРА 2
КАМЕРА n-1
КАМЕРА n
СОГЛАСОВАНИЕ
МП2-1 – «ВКЛ»
