11
УСТАНОВКА
В. СПОСОБ УТОПЛЕННОГО МОНТАЖА
Запорный рычаг
Запорный рычаг
Отверстие для предохранительного провода
Кронштейн для утопленного монтажа
Запорный рычаг

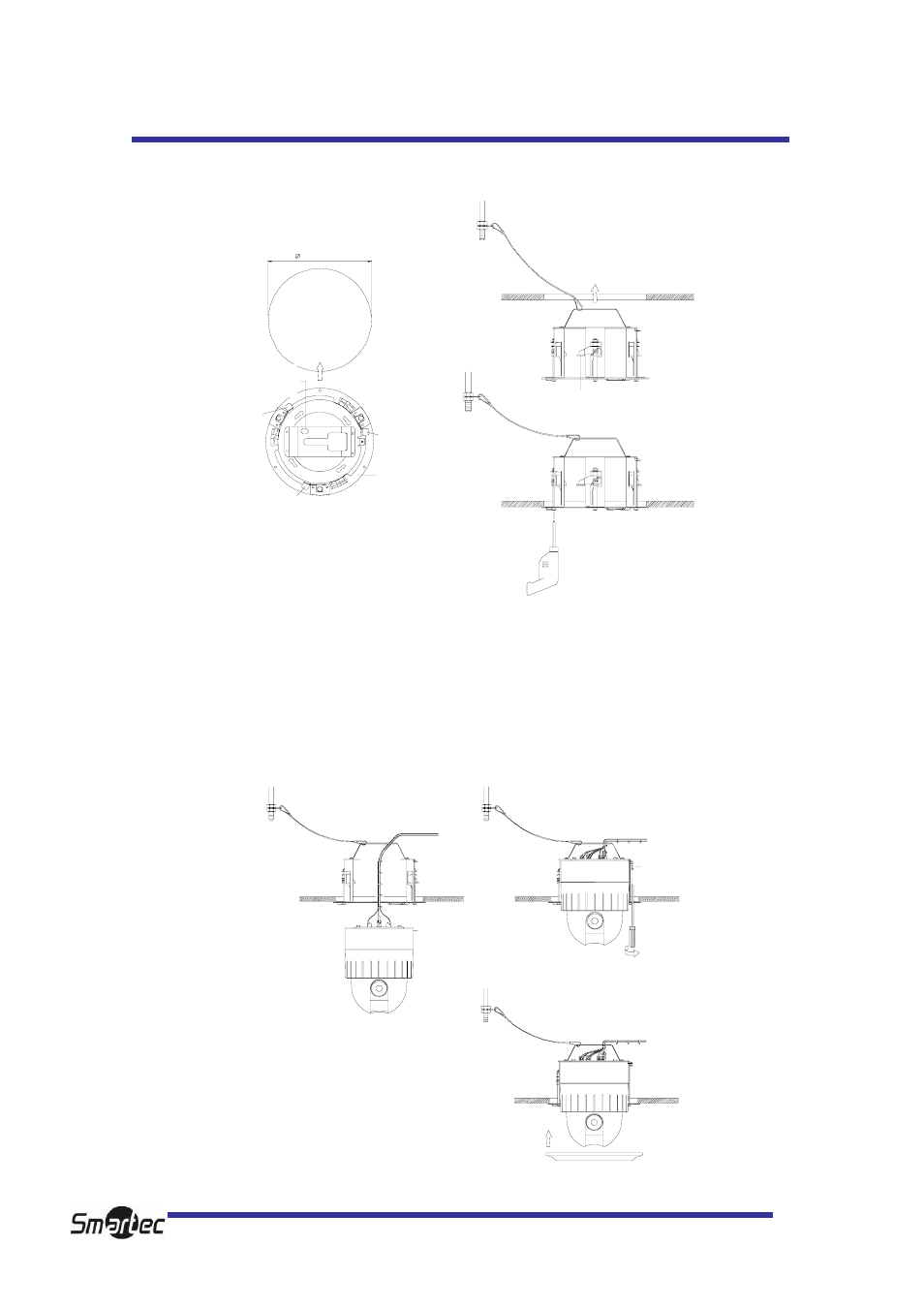

Рис. 16 Рис. 17
В-1
Подготовьте отверстие Ø190 мм в потолочной плите.
Прикрепите предохранительный провод к подвеске в целях предотвращения падения каме-
ры. Второй конец предохранительного провода крепится к отверстию для предохранитель-
ного провода (Рис.16).
В-2
Задвиньте запорные рычаги и вставьте кронштейн в отверстие в потолке.
Прикрепите кронштейн к потолку с помощью отвертки (Рис.17).
В-3
Далее установка производится так же, как при поверхностном монтаже (См. стр. 9, 10).
Рис. 18
Винт (м 3.8)
LOCK LEVER
FIG.17
SAFETY WIRE HOLE
190.0 mm
LOCK LEVER
LOCK LEVER
FIG.16
EMBEDED MOUNT
LOCK LEVER
ОТВЕРСТИЕ ДЛЯ
ПРЕДОХРАНИТЕЛЬНОГО
ПРОВОДА
КРОНШТЕЙН ДЛЯ
УТОПЛЕННОГО МОНТАЖА
ЗАПОРНЫЙ РЫЧАГ
ЗАПОРНЫЙ РЫЧАГ
ЗАПОРНЫЙ РЫЧАГ
ЗАПОРНЫЙ
РЫЧАГ
Рис. 16
Рис. 17
FIG.18
SCREW (M3.0)
ВИНТ (М 3.0)
Рис.18
