УСТАНОВКА
A. СПОСОБ ПОДКЛЮЧЕНИЯ

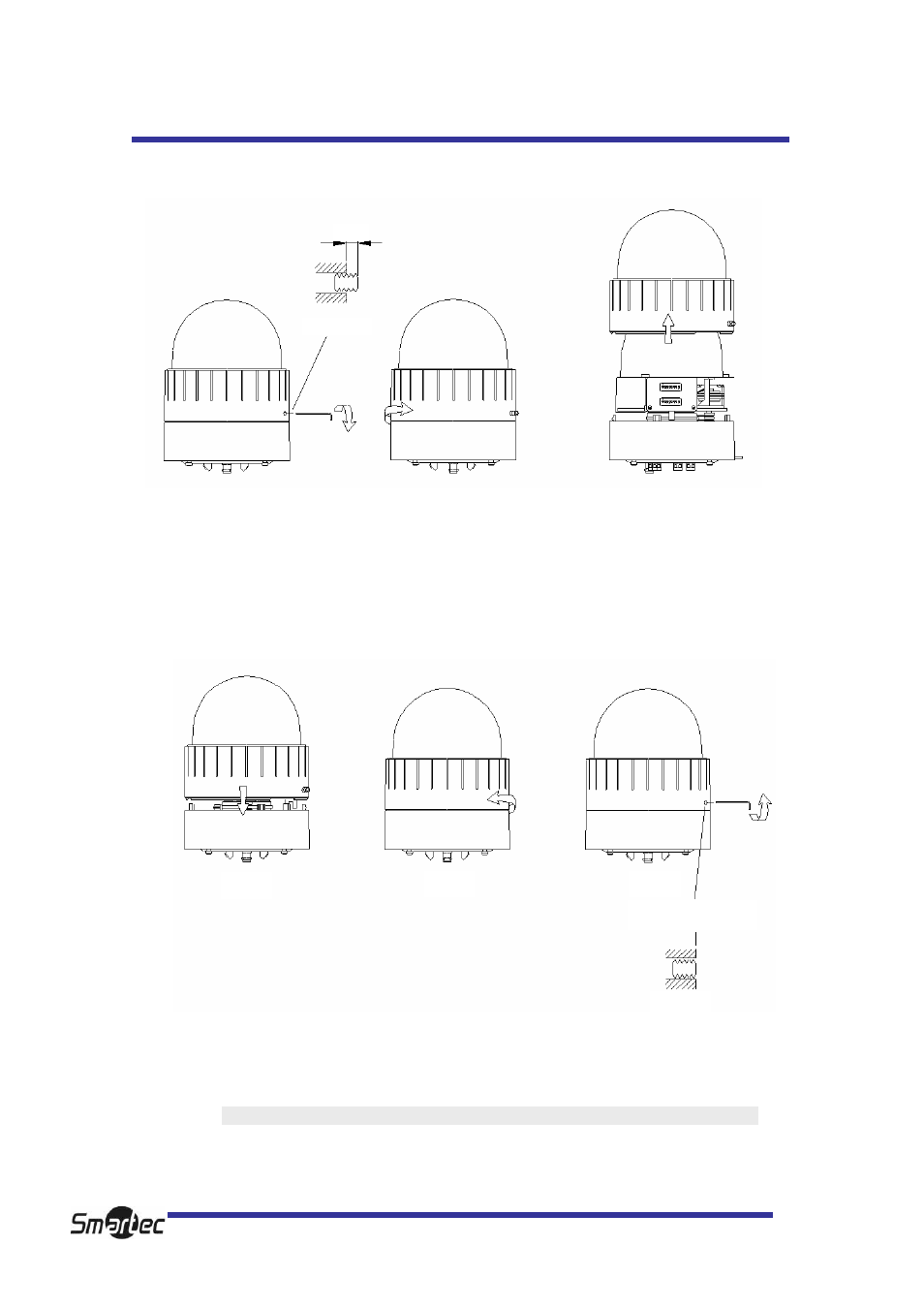

Рис.2
Рис.3
Рис.4
A-1
Чтобы снять кожух камеры
Ослабьте стопорный винт, отвинтив его против часовой стрелки на 2 мм с помощью гаечного
ключа.
(Не выкручивайте винт) (Рис.2)
Снимите кожух с корпуса камеры, повернув его против часовой стрелки (Рис. 3, 4).
A-2
После этого выполните установку микропереключателей (См. стр. 29, 30 и 31).
Рис.5 Рис.6 Рис.7
A-3
Чтобы установить кожух камеры
Чтобы прикрепить кожух к камере поверните его по часовой стрелке (Рис. 5, 6).
Завинтите винт, повернув его по часовой стрелке с помощью ключа. (Рис.7).
z
Не завинчивайте слишком туго. Это может стать причиной дефекта.
2 мм
ОТКРЫТЬ
ЗАКРЫТЬ
Завинтить заподлицо с
поверхностью кожуха
Рис.5
Рис.6
Рис.7
