Руководство по эксплуатации STC-3906
НАСТЕННЫЙ КРОНШТЕЙН (STB-C302INT S, STB-C305OUT S)
КОМПЛЕКТ ПОСТАВКИ
7. Настенный кронштейн
1 шт
8. Анкерный болт (W5/6)
4 шт
9. Винт М4х15
5
шт
10. Пружинная шайба ø4
5 шт
11. Ключ (3 мм)
1
шт
12. Инструкция

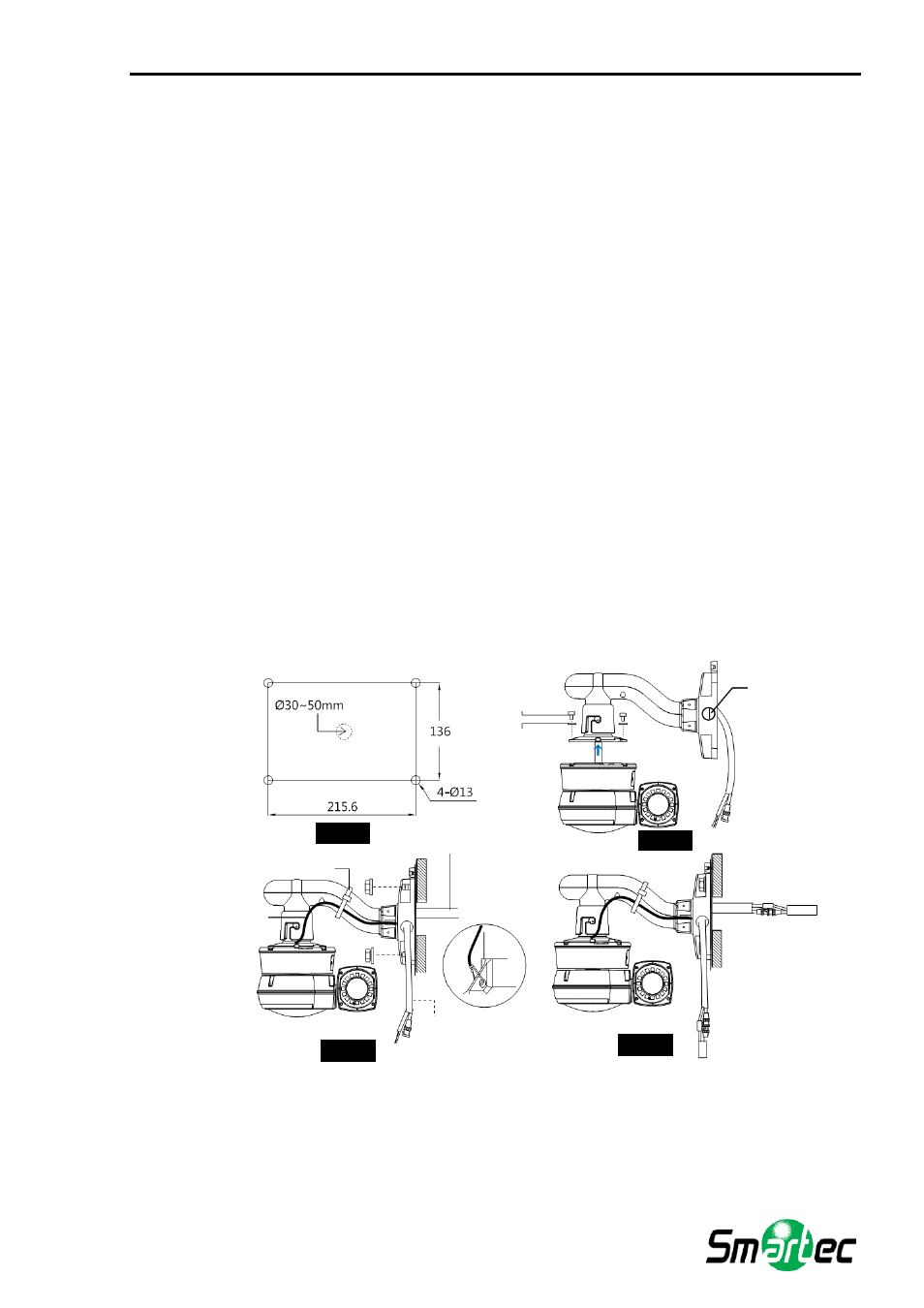

1. При настенном монтаже камеры подготовьте четыре отверстия диаметром 13 мм и глубиной
37 мм и установите четыре анкерных болта в подготовленные отверстия (Рисунок 11).
- Если Вы планируете выполнить соединение кабелей внутри стены, подготовьте отверстие
для кабеля диаметром около 30-50 мм в центре по отношению к четырем монтажным
отверстиям.
- Для надежного монтажа кронштейна и камеры устанавливайте кронштейн так, чтобы
большая сторона располагалась по горизонтали, а меньшая по вертикали.
2. Прикрепите камеру к настенному кронштейну при помощи четырех винтов М4х15 и пружинных
шайб (Рисунок 12).
3. Подключите предохранительный провод камеры к кронштейну. Во избежание накручивания
провода на камеру закрепите предохранительный провод при помощи стяжки (Рисунок 13).
4. В случае соединения кабелей внутри стены вставьте кабели в подготовленное центральное
отверстие в стене. В случае соединения кабелей снаружи удалите заглушку из отверстия,
расположенного на кронштейне сбоку, и проденьте кабели в отверстие.
5. Установите четыре анкерных болта в отверстия по краям и затяните с помощью гаек (Рисунок
13).
6. Соедините провода, как показано на Рисунке 14.
СТЕНА
Винт М4х15 (4 шт)
Пружинная шайба д.4 (4 шт)
Заглушка
<кабель в стене>
<кабель снаружи>
Предохранительный провод
Кабельная стяжка
Рис.11
Рис.12
Рис.13
Рис.14
СТЕНА
Винт М4х15
(4 шт)
Пружинная
шайба
(4 шт)
Заглушка
Кабельная стяжка
Предохр.
провод
<кабель в стене>
<кабель снаружи>
РИС.11
РИС.12
РИС.13
РИС.14
