Руководство по эксплуатации STC-3906
Б. СОГЛАСОВАНИЕ (TERMINATION)
Контакт № 8 микропереключателя SW2 используется для настройки согласования 100 Ом
линии RS-485.
Установите микропереключатель в положение «ВКЛ» (ON) только на последней камере в
шлейфе (самой дельней от клавиатуры).

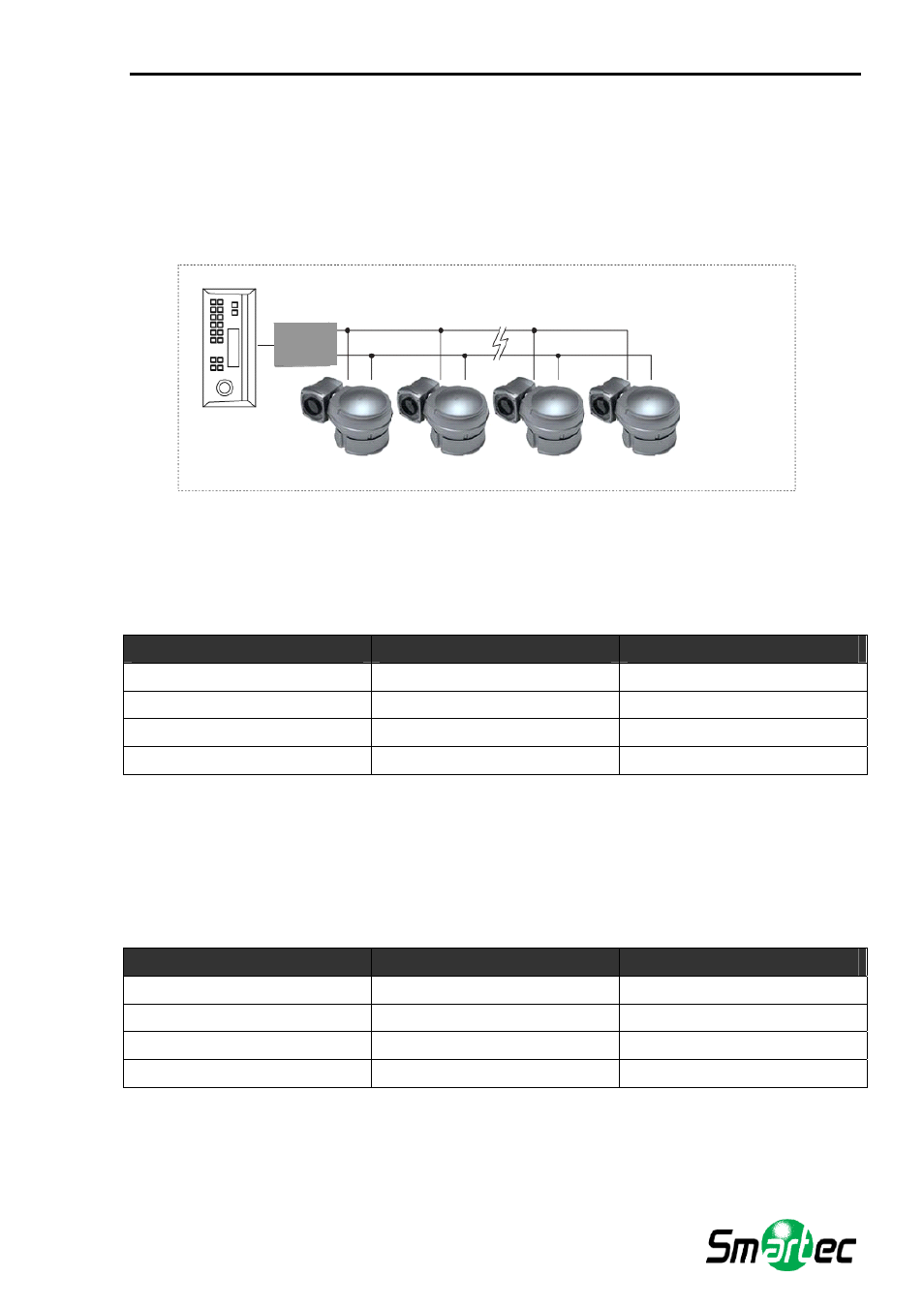

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА
КАМЕРА 1 КАМЕРА 2 КАМЕРА N-1 КАМЕРА N
СОГЛАСОВАНИЕ
КОНТАКТ 8 SW2 - ВКЛ
СОГЛАСОВАНИЕ
№ 8 SW2 - ВКЛ
КАМЕРА 1
КАМЕРА 2
КАМЕРА n-1
КАМЕРА n
РАСПРЕД.
КОРОБ КА
Кабель «витая пара»
В. ПРОТОКОЛ
Контакты № 4 и № 5 микропереключателя SW2 используются для настройки протокола.
Заводская установка: Pelco-D или Pelco-P (автоматическое распознавание)
КОНТАКТЫ №№ 4, 5 МИКРОПЕРЕКЛЮЧАТЕЛЯ SW2
SW2 - №4
SW2 - №5
ПРОТОКОЛ
ВЫКЛ
ВКЛ Pelco-D
или Pelco-P
ВЫКЛ
ВЫКЛ
Не используется
ВКЛ
ВКЛ
Не используется
ВКЛ
ВЫКЛ
Не используется
Г. НАСТРОЙКА СКОРОСТИ ПЕРЕДАЧИ ДАННЫХ
Контакты № 1 и № 2 микропереключателя SW2 используются для настройки скорости
передачи. Микропереключатель позволяет выбрать скорости передачи 2400 бит/с, 4800 бит/с
или 9600 бит/с.
Заводская установка: 2400 бит/с.
SW2 - №1
SW2 - №2
СКОРОСТЬ ПЕРЕДАЧИ
ВЫКЛ
ВЫКЛ
2400 бит/с
ВКЛ
ВЫКЛ 4800
бит/с
ВЫКЛ
ВКЛ 9600
бит/с
ВКЛ
ВКЛ
Не используется
*Контакты № 3, 6 и 7 микропереключателя SW2 не используются.
