Руководство по эксплуатации STC-3906
ПОТОЛОЧНЫЙ КРОНШТЕЙН (STB-C301INT S, STB-C304OUT S)
КОМПЛЕКТ ПОСТАВКИ
1. Потолочный кронштейн 1
шт
2. Анкерный болт (W5/6)
4 шт
3. Винт М*15
5
шт
4. Пружинная шайба ø4
5 шт
5. Ключ (3 мм)
1
шт
6. Инструкция
1 шт

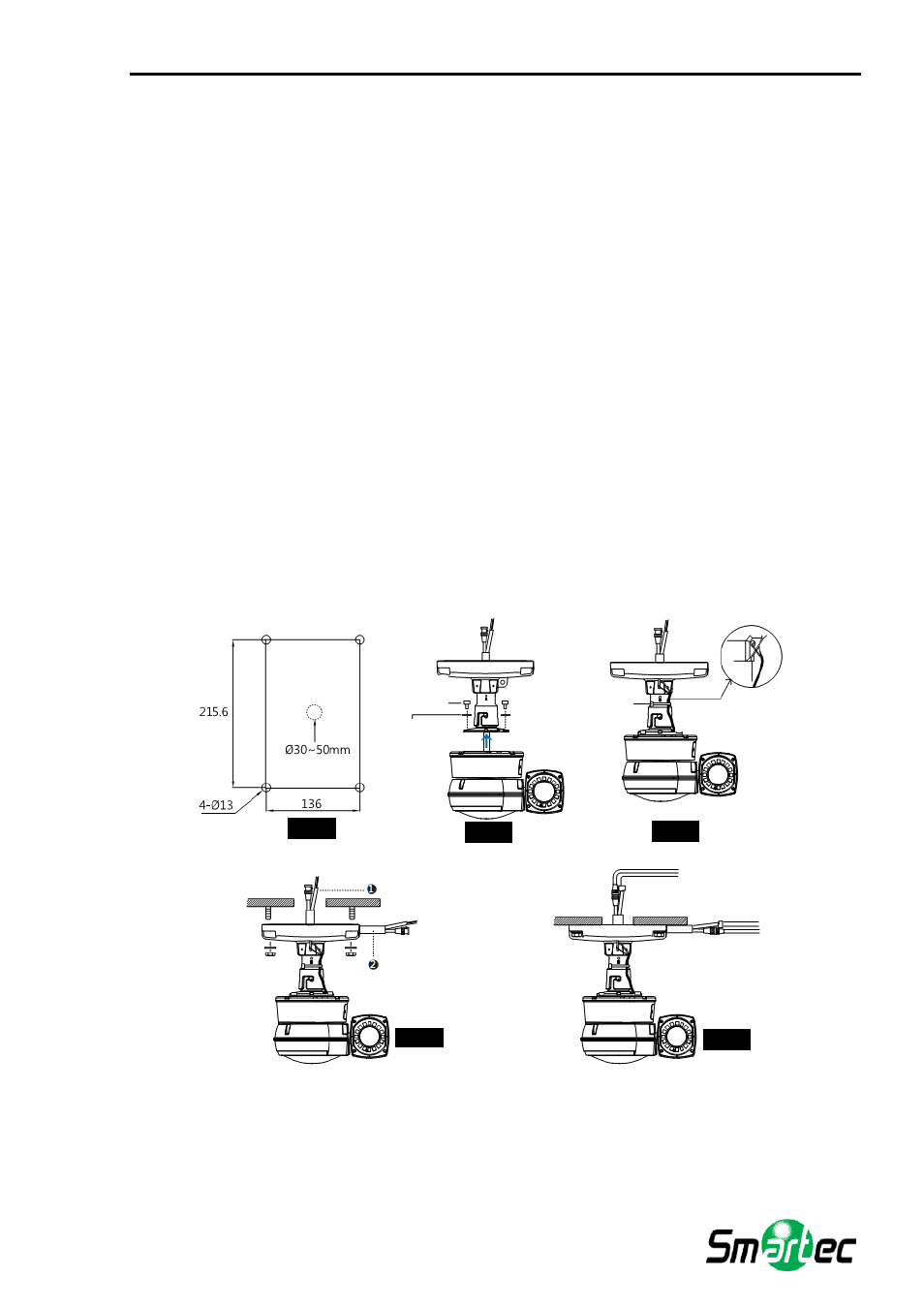

1. При потолочном монтаже камеры подготовьте четыре отверстия диаметром 13 мм и глубиной
37 мм. Если Вы планируете выполнить соединение кабелей внутри потолка, подготовьте
отверстие для кабеля диаметром около 30-50 мм в центре по отношению к четырем
монтажным отверстиям (Рисунок 1).
2. Прикрепите потолочный кронштейн к камере при помощи четырех винтов М4х15 и пружинных
шайб (Рисунок 2).
3. Подключите предохранительный провод камеры к кронштейну. Во избежание накручивания
провода на камеру закрепите предохранительный провод при помощи стяжки (Рисунок 3).
4. В случае соединения кабелей внутри потолка вставьте кабели в подготовленное центральное
отверстие в потолке.
5. В случае соединения кабелей снаружи удалите заглушку из отверстия, расположенного на
кронштейне сбоку, и проденьте кабели в отверстие.
6. Установите четыре анкерных болта в отверстия по краям и затяните при помощи гаек (Рисунок
4).
7. Соедините провода, пользуясь информацией на предыдущих страницах (Рисунок 5).
ПОТОЛОК
ВИНТ М4х15 (4 шт)
ПРУЖИННАЯ ШАЙБА ø4 (4 шт)
Кабельная стяжка
Предохранительный провод
<кабельное соединение внутри потолка>
<Кабельное соединение снаружи>
Рис.1
Рис.2
Рис.3
Рис.4
Рис.5
ПОТОЛОК
РИС.1
РИС.2
РИС.3
РИС.4
РИС.5
ВИНТ М4х15
(4 шт)
ПРУЖИННАЯ
ШАЙБА
(4 шт)
Кабел ьная
стяжка
Предохранительный
провод
<кабельное соединение
внутри потолка>
<кабельное соединение
снаружи>
