Smartek STC-3906 PTZ камера - Инструкция (Страница 8)

Руководство по эксплуатации STC-3906
КРОНШТЕЙН ДЛЯ УСТАНОВКИ НА СТОЛБ
КОМПЛЕКТ ПОСТАВКИ
1. Кронштейн для установки на столб 1 шт
2. Болт М10х30 5 шт
3. Гайка М10 5 шт
4. Плоская шайба 5 шт
5. Пружинная шайба ø10 5 шт
6. Ключ (3 мм) 1 шт
7. Инструкция

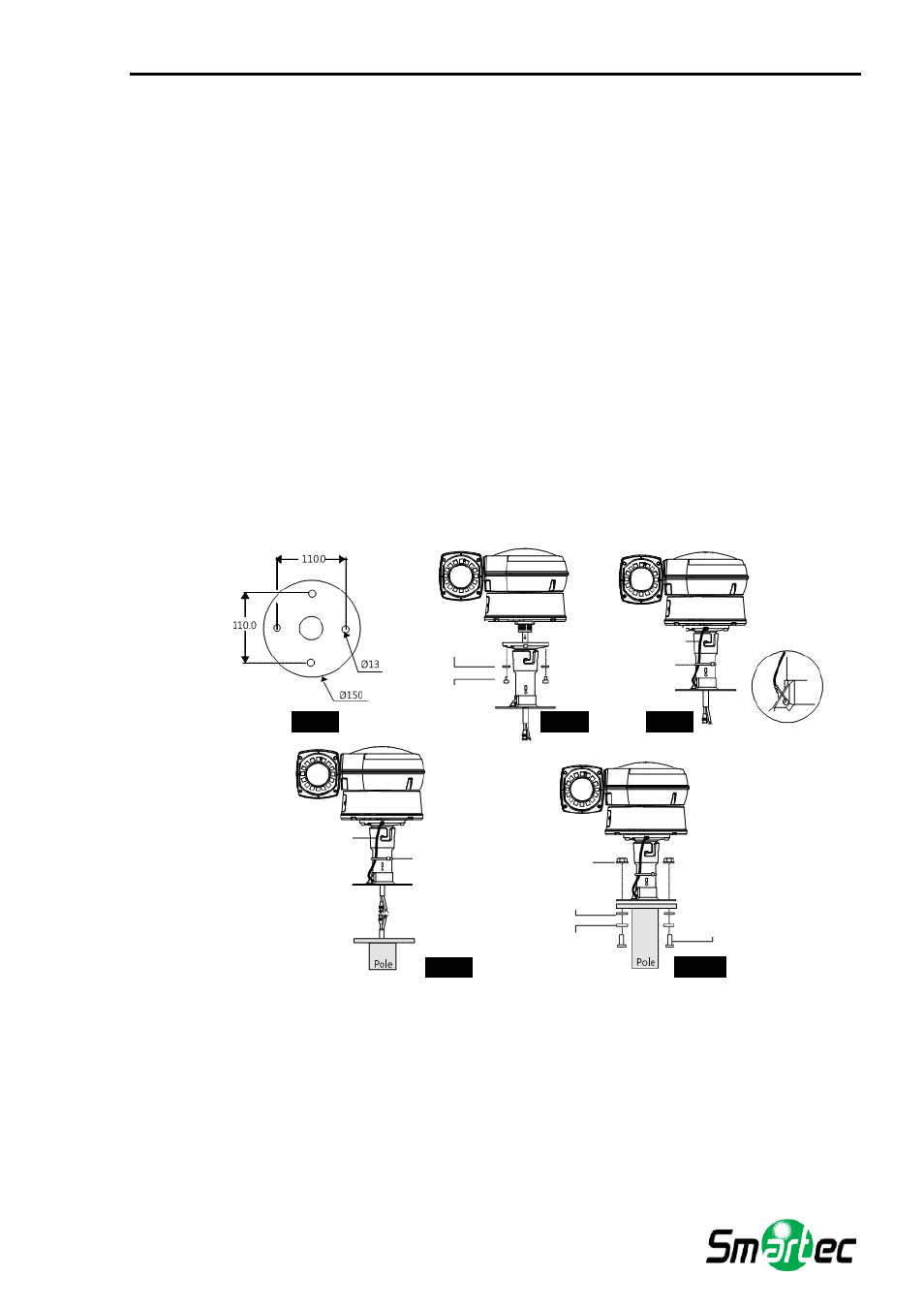

1. При установке камеры на столб подготовьте четыре отверстия диаметром 13 мм и глубиной 37
мм. Также подготовьте отверстие для кабеля диаметром около 30-50 мм в центре нижней
поверхности кронштейна (Рисунок 6).
2. Проденьте кабели камеры внутрь кронштейна и прикрепите камеру к кронштейну при помощи
четырех винтов М4*15 (Рисунок 7).
3. Подключите предохранительный провод камеры к кронштейну. Во избежание накручивания
провода на камеру закрепите предохранительный провод при помощи стяжки (Рисунок 8).
4. Установите четыре анкерных болта в отверстия по краям и соедините кабели, как показано на
Рисунке 9.
5. Прикрепите камеру с кронштейном к столбу при помощи болтов М10х30, плоских шайб и
пружинных шайб и затяните при помощи гаек (Рисунок 10).
Пружинная шайба ø4 (4 шт)
Винт М4х15 (4 шт)
Предохранительный провод
Кабельная стяжка
Предохранительный провод
Кабельная стяжка
Гайка М10 (4 шт)
Плоская шайба
Пружинная шайба
Болт М10х30 (4 шт)
Рис,6
Рис,7
Рис.8
Рис,9
Рис,10
Кабел ьная
стяжка
Предохр. провод
Предохр. провод
Кабельная
стяжка
П РУЖИННАЯ шайба
д.4мм (4 шт)
Винт М4х15
(4 шт)
Гайка М10
(4 шт)
Плоская
шайба
П РУ ЖИННАЯ шайба
д.10мм (4 шт)
Болт М10х30
(4 шт)
РИС.6 РИС.7 РИС.8
РИС.9 РИС.10
7
