Установка системы Sennheiser SDC 8200
57
Организация дистанционной конференции
Вместо подключения внешних аудио источников входы вашей
конференц-системы можно соединить с конференц-системой,
установленной в отдельном помещении – организовать т.н.
дистанционную конференцию. Участники обеих конференций смогут
принять участие в общей дискуссии.

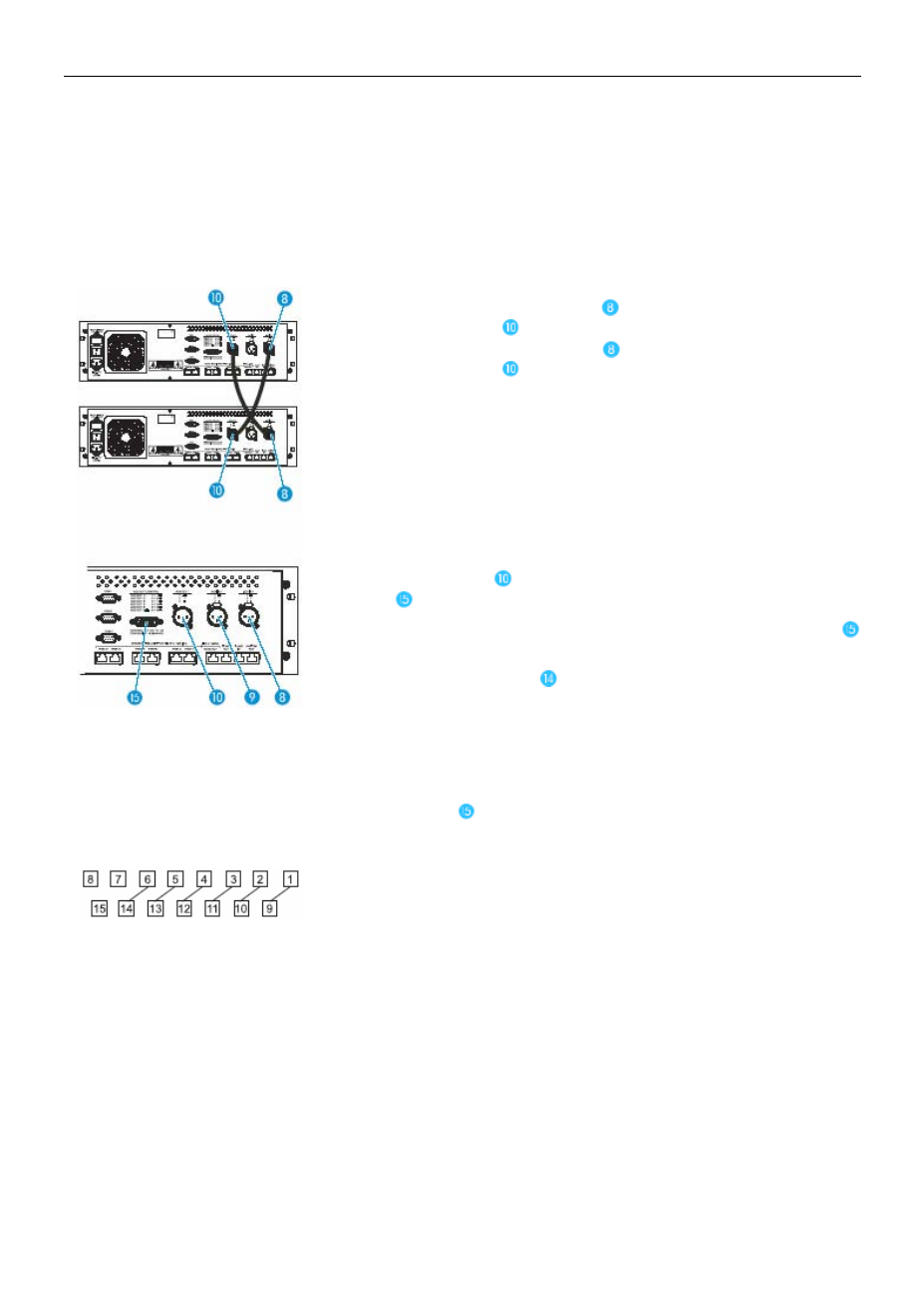

Для соединения двух конференц-систем, установленных в разных
помещениях, требуется два кабеля XLR с двумя разъемами XLR-3
соответственно:
► Соедините аудио вход AUX IN 1 первого центрального блока и
аудио выход AUX OUT 1 второго центрального блока.
► Соедините аудио вход AUX IN 1 второго центрального блока и
аудио выход AUX OUT 1 первого центрального блока.
► В рабочем меню центрального блока выберите пункт “Dist. Conf. =
ON” во избежание возникновения эхо (см. “Конфигурирование аудио
выходов при организации дистанционной конференции ”, стр. 107).
Подключение систем оповещения, устройств записи и т.д.
С помощью аудио выходов можно подключить, например, систему
оповещения, записывающее устройство и т.д.
Подключение производится следующим образом:
► Сигналы с базового канала подаются на разъем XLR-3M аудио
выхода AUX OUT 1 и на соответствующие контакты выхода AUX
OUT 2 15-контактного разъема sub-D.
► На выходы AUX OUT 2-3-4-5-6 15-контактрого разъема sub-D
подаются выходные сигналы с четырех каналов перевода.
► Если к разъему DATA OUT центрального блока SDC 8200 CU
подключить блок аналоговых выходов SDC 8200 AO, то на разъемы
XLR-3M аудио выходов данного блока можно дополнительно подать
сигналы и с других каналов.
Назначение контактов разъема sub-D (AUX OUT 2-3-4-5-6)
При подключении вешнего устройства к 15-контактному разъему sub-D
(AUX OUT 2-3-4-5 ), пожалуйста, соблюдайте следующее назначение
контактов:
КОНТАКТ СИГНАЛ КОНТАКТ СИГНАЛ
1+9 Aux Out 1 6+14 Aux Out 6
2+10 Aux Out 2 7 не назначен
3+11 Aux Out 3 8 не назначен
4+12 Aux Out 4 15 не назначен
5+13 Aux Out 5
Сигнал базового канала конференции в любом случае подается на
выходы AUX OUT 1 (разъем XLR-3M) и AUX OUT 2 (контакты 2 и 10 15-
контактного разъема sub-D). Изменить данную конфигурацию
невозможно!
Как назначить канал для четырех других аудио выходов, описано в
разделе “Назначение канала на аудио выход” на странице 105. Вы
имеете возможность назначить на данные выходы любой канал
перевода или базовый канал.
Внимание!
Аудио сигнал канала, назначенного на выход AUX OUT 6 (контакты 6 и
17 разъема sub-D), подается также на гнездо для наушников
центрального блока!
