Инструкция по эксплуатации Samson 3725 Электропневматический позиционер
Страница 29
EB 8394
29
Выбор кабелей и проводов:
При монтаже искробезопасной цепи см. п.12
EN 60079-14.
Подпункт 12.2.2.7 применяется при монтаже
более чем одной искробезопасной цепи в
многожильном кабеле.
Минимальная радиальная толщина изоляции
жилы должна соответствовать диаметру
жилы и типу изоляции. Она должна быть не
ме- нее 0,2 мм.
Диаметр
отдельной
жилы
в
кабеле
в
многожильном проводе не должен быть
менее 0,1 мм.
Концы
жил
необходимо
защитить
от
переплетения,
например,
используя
концевые втулки.
Оборудование, используемое в зоне 2
Цепи оборудования с видом защиты Ex nA
(
неискрящее оборудование) согласно EN
60079-15
могут
быть
соединены,
разьединены или подключены при наличии
тока только во время монтажа, работы или
ремонта.
Кабельные вводы
Кабельные вводы с кабельными сальниками
M20 x 1,5,
с диапазоном зажима от 6 до 12 мм.
Резьбовые клеммы спроектированы под
провода с сечением от 0,2 до 1,5
мм²,
дополнительно имеют тестовые соединения
для измерительного наконечника 1 мм.

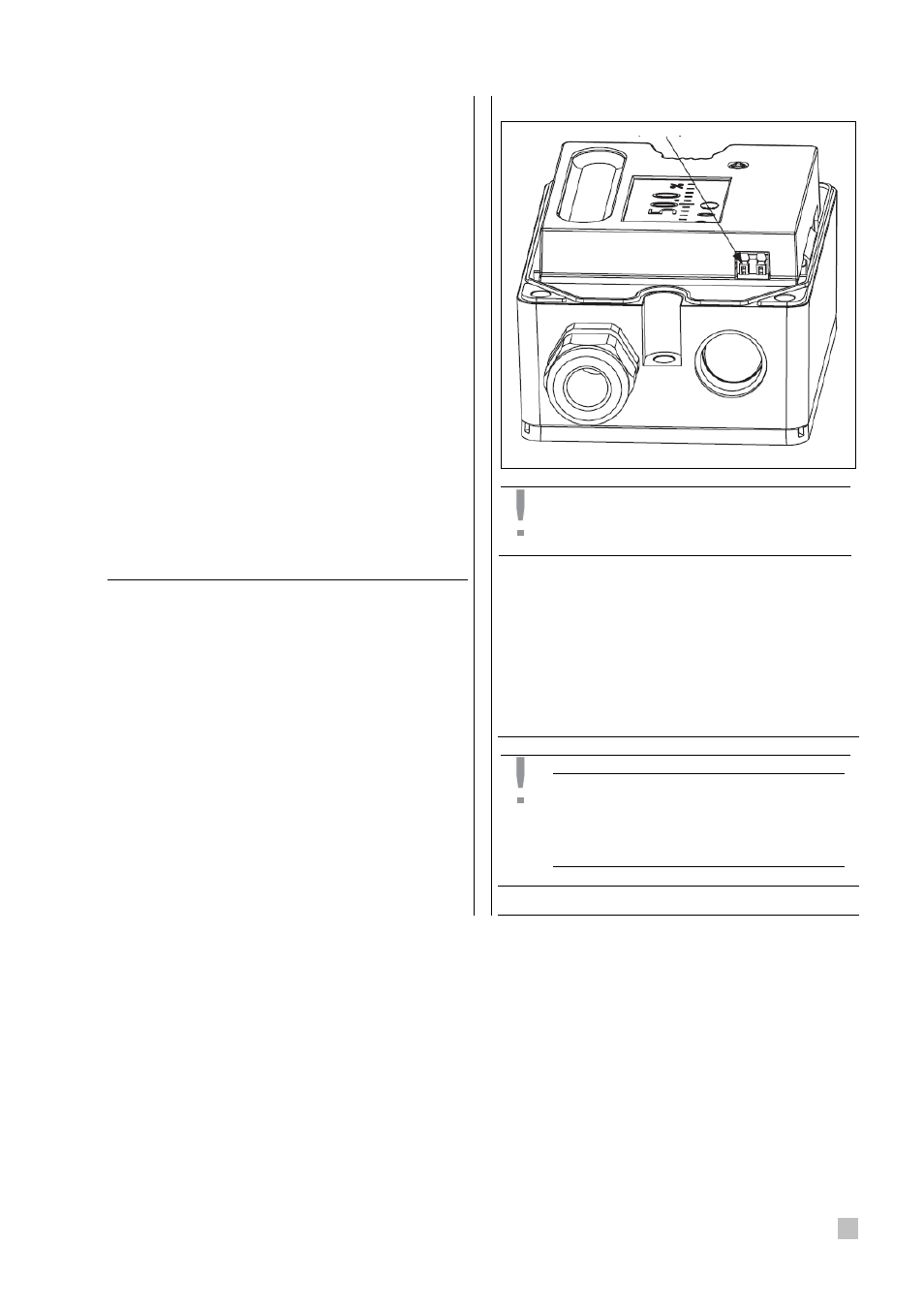

Паз в пластиковой части
Рис. 15: • Резьбовая клемма
ПРИМЕЧАНИЕ!
Применение чрезмерного усилия на
клеммы может их повредить.
Тестовые соединения также используются для
размыкания резьбовых клемм: вставляя или
вытаскивая провод, поместите крестообразную
отвертку в пазе пластиковой части тестового
соединения (рис.15) и надавите на нее.
Провода
управляющего
сигнала
должны
подключаться
к
клеммам 11 и 12,
расположенным в корпусе.
ПРИМЕЧАНИЕ!
Предел статического разрушения - ±
33
В. Для работы позиционера
минимально допустимый
управляющий сигнал не должен
падать ниже 3,8 мА .
