Монтаж на привод тип 3372 (V2001)
Позиционер тип 3725 входит в комплект поставки
клапанов Серии V2001 (привод тип 3372).
Ниже приведено краткое описание монтажа для
выполнения работ по модернизации.
Привод площадью 120 / 350 см
2
,
шток выдвигается
Управляющее давление через соответствующий
штуцер
основания
привода
поступает
на
мембрану привода.
Вкрутите резьбовую заглушку позиционера в
отверстие ниже (исходное положение) (рис.7 на
стр.14).
Привод площадью 120 / 350 см
2
,
шток втягивается
Управляющее давление через штуцер сбоку
основания привода поступает на мембрану
привода.
Монтаж с соленоидным клапаном
Управляющее давление из выходного штуцера
позиционера поступает в соленоидный клапан и
на мембрану привода через соответствующий
штуцер в основании привода.
Привод тип 3372 с площадью мембраны 120 см
2
Привод тип 3372 с площадью мембраны 350 см
2

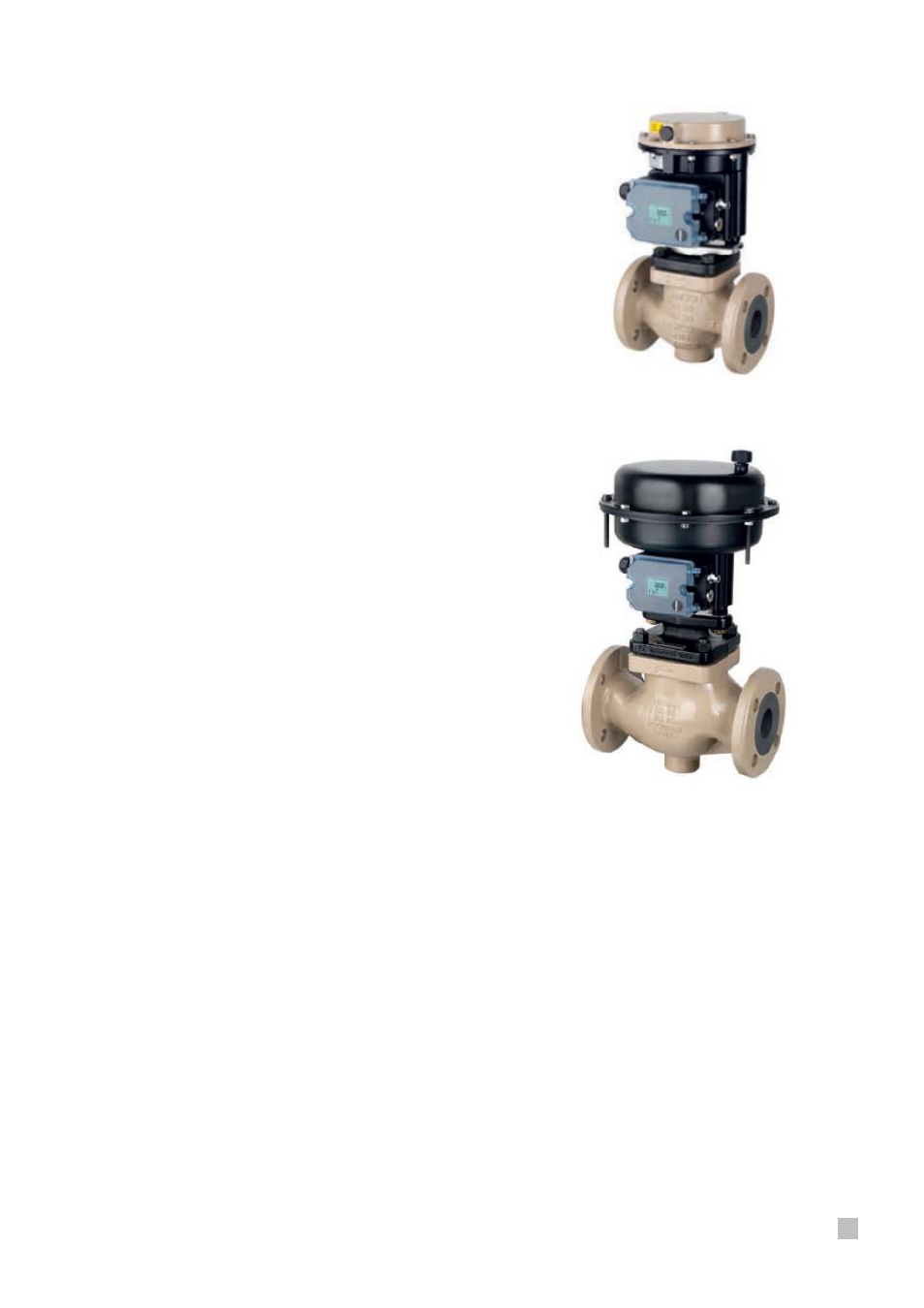

Рис. 11: • Монтаж на привод тип 3372
