Инструкция по эксплуатации Samson 3725 Электропневматический позиционер
Страница 14
EB 8394
14
Символы

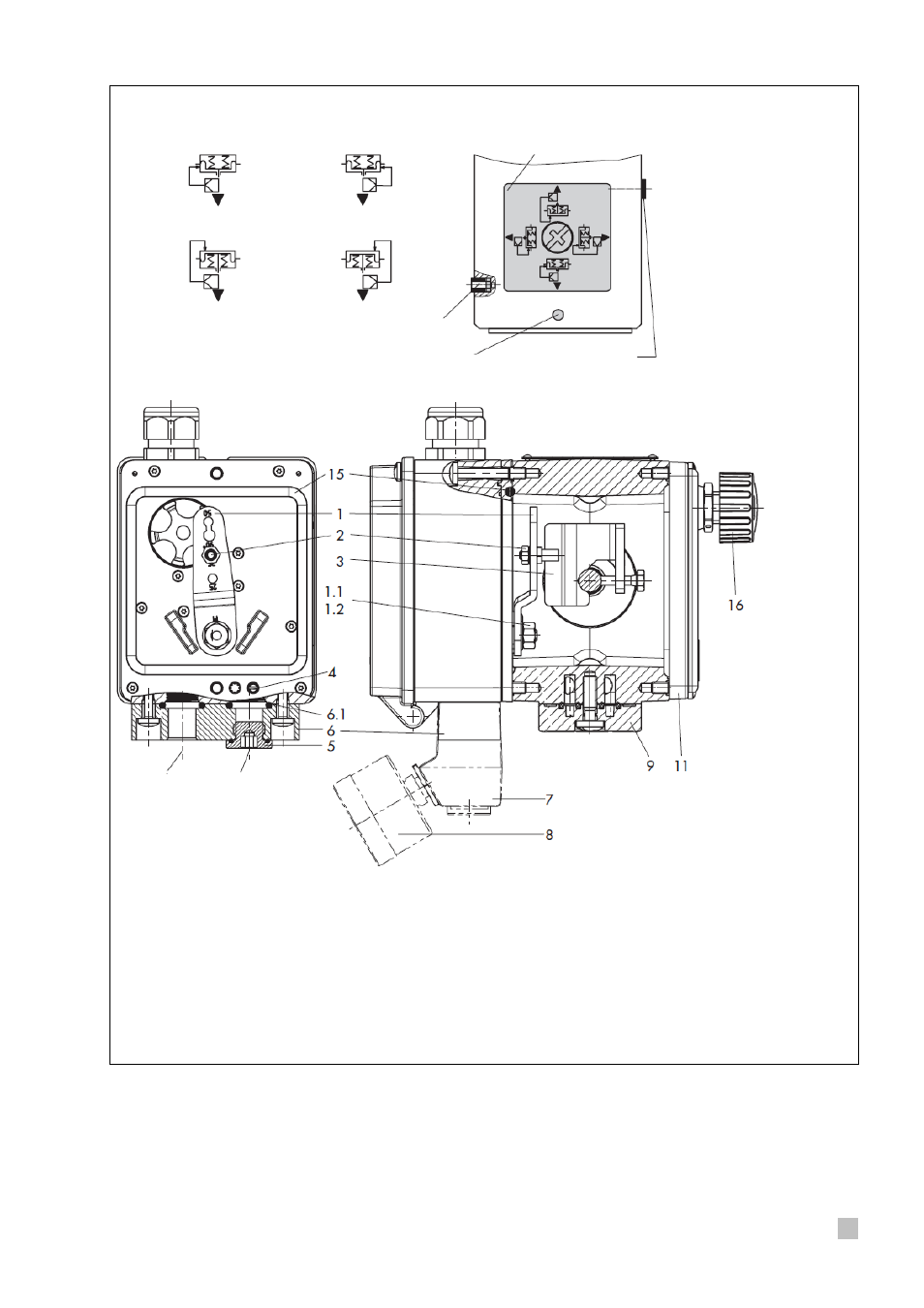

Рис. 5 • Прямой монтаж – Подключение управляющего давления для привода типа 3277-5 площадью 120 см
2
Шток привода
выдвигается
монтаж слева монтаж справа
Коммутационная плата (9)
Вход управляющего
давления при монтаже
Шток привода
втягивается
Маркировка
Вход управляющего
давления при
монтаже справа
Примечание:
Для
соединения
питания (Supply) и входа (Output)
всегда следует использовать плата
соединений (6) или кроншейтн для
манометров (7) из
комплекта
дополнительного оснащения.
Во избежание повреждения фильтра
апрещается вкручивать резьбовые
детали непосредственно в корпус!
1.
Рычаг
1.1.
Гайка
1.2.
Тарельчатая пружина
2.
Штифт следящего
механизма
3.
Зажим следящего
механизма
4.
Резьбовая заглушка
5.
Заглушка
6.
Плата соединений
6.1.
Уплотнительные кольца
7.
Кронштейн манометров
8.
Комплект крепления
манометров
9.
Коммутационная плата
(
привод)
11.
Крышка
15.
Фигурное уплотнение
16.
Дренажная пробка
Питание Выход
(Supply) 9 (Output) 38
