4.1. Прямой монтаж
4.1.1.
Приводы тип 3277-5 и тип 2780-2
Необходимые монтажные детали и аксессуары см.
Табл. 1 на стр. 27. Учитывать Таблицы ходов на
стр. 13!
Привод площадью 120 см
2
В
зависимости от монтажного положения
позиционера управляющее давление
направляется справа или слева от рамы через
штуцер на мембрану привода. В зависимости от
положения
безопасности « Шток привода
выдвигается» или «Шток привода втягивается»
(
клапан закрывается или открывается, если
прекращается подача воздуха питания), сначала
следует
установить на раму привода
коммутационную плата (9). Установите
коммутационную плата в соответствии с символом
для левого или правого монтажа в соответствии с
маркировкой (вид на коммутационную плата).
1.
Смонтируйте на позиционере плата
соединений (6) или кронштейн манометров (7)
с
манометрами, проверив, что оба
уплотнительных кольца (6.1) установлены
должным образом.
2. Вкрутите резьбовую заглушку (4) на задней
стотороне позиционера в отверстие под ним
(
исходное положение) (рис.7) и закройте
выход управляющего давления на панели
соединений (6) или
кронштейне для
манометров (7) заглушкой (5), включенной в
аксессуары.
3. Установите зажим следящего механизма (3) на
штоке
привода, выровняйте и плотно
прикрутите так, чтобы крепежный винт
располагался
в канавке на штоке привода.
4. Ход 15 мм: Оставьте штифт следящего
механизма (2) на рычаге M (1) с задней
стороны позиционера в положении штифта 35
(
состояние поставки).
Ход 7,5 мм: Извлеките штифт следящего
механизма (2) из гнезда 35, установите его в
отверстие гнезда штифта 25 и затяните.
5. Вставьте фигурное уплотнение (15) в канавку
на корпусе позиционера.
7. Установите позиционер на приводе таким
образом, чтобы штифт следящего механизма
(2)
опирался на верхнюю часть зажима
следящего механизма (3). Проделав это,
надавите
на ребристую поверхность,
изображенную на рис.4, чтобы зафиксировать
следящий рычаг в верхнем положении. Рычаг
(1)
должен опираться на зажим следящего
механизма за счет усилия пружины.

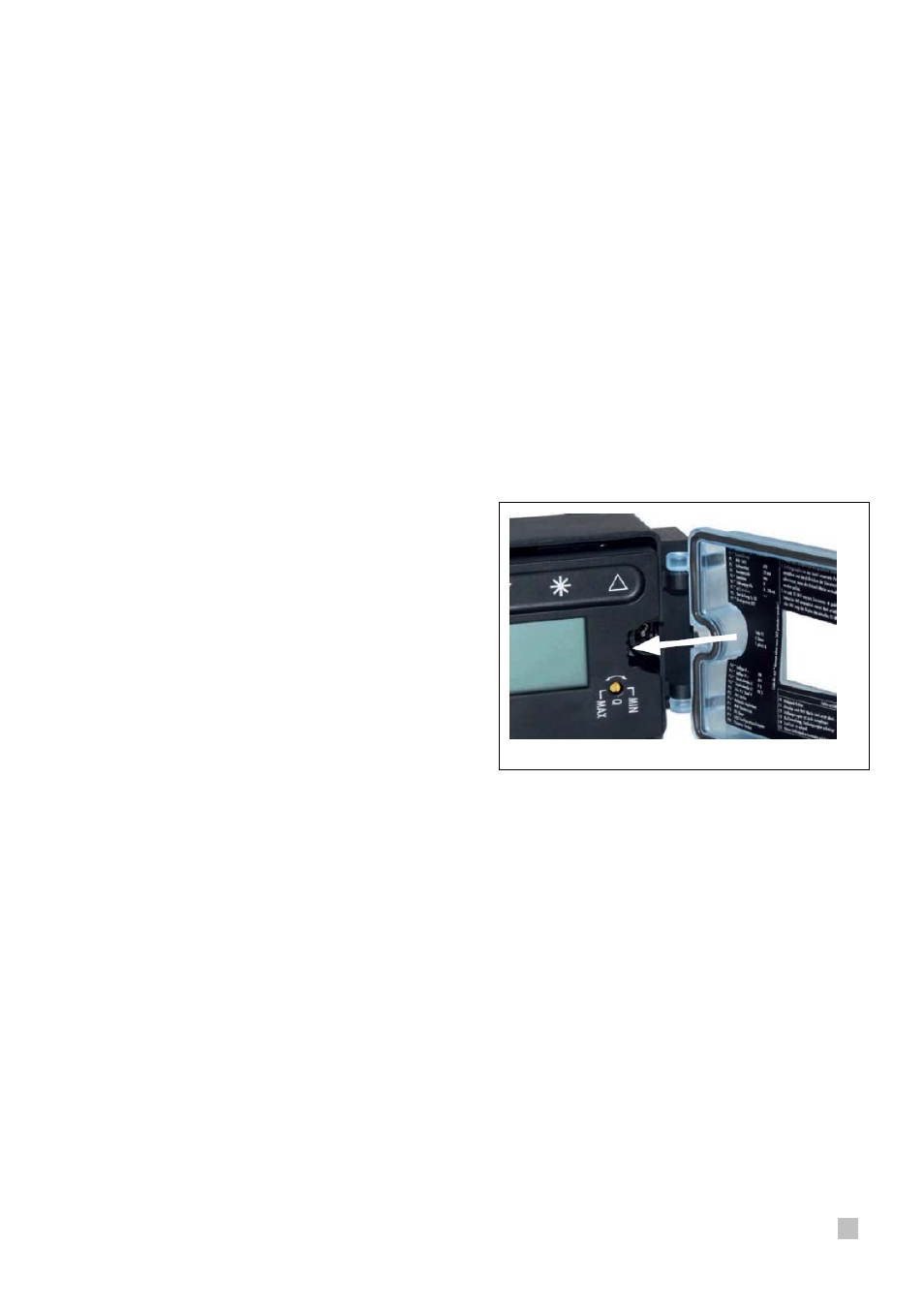

Рис.4 Фиксация следящего рычага в положении
Закрепить позиционер на крышке (10) с
помощью двух крепежных винтов.
