Инструкция по эксплуатации Samson 3730-5_FOUNDATION Fieldbus Электропневматический позиционер
Страница 79
79 EB 8384-5 RU

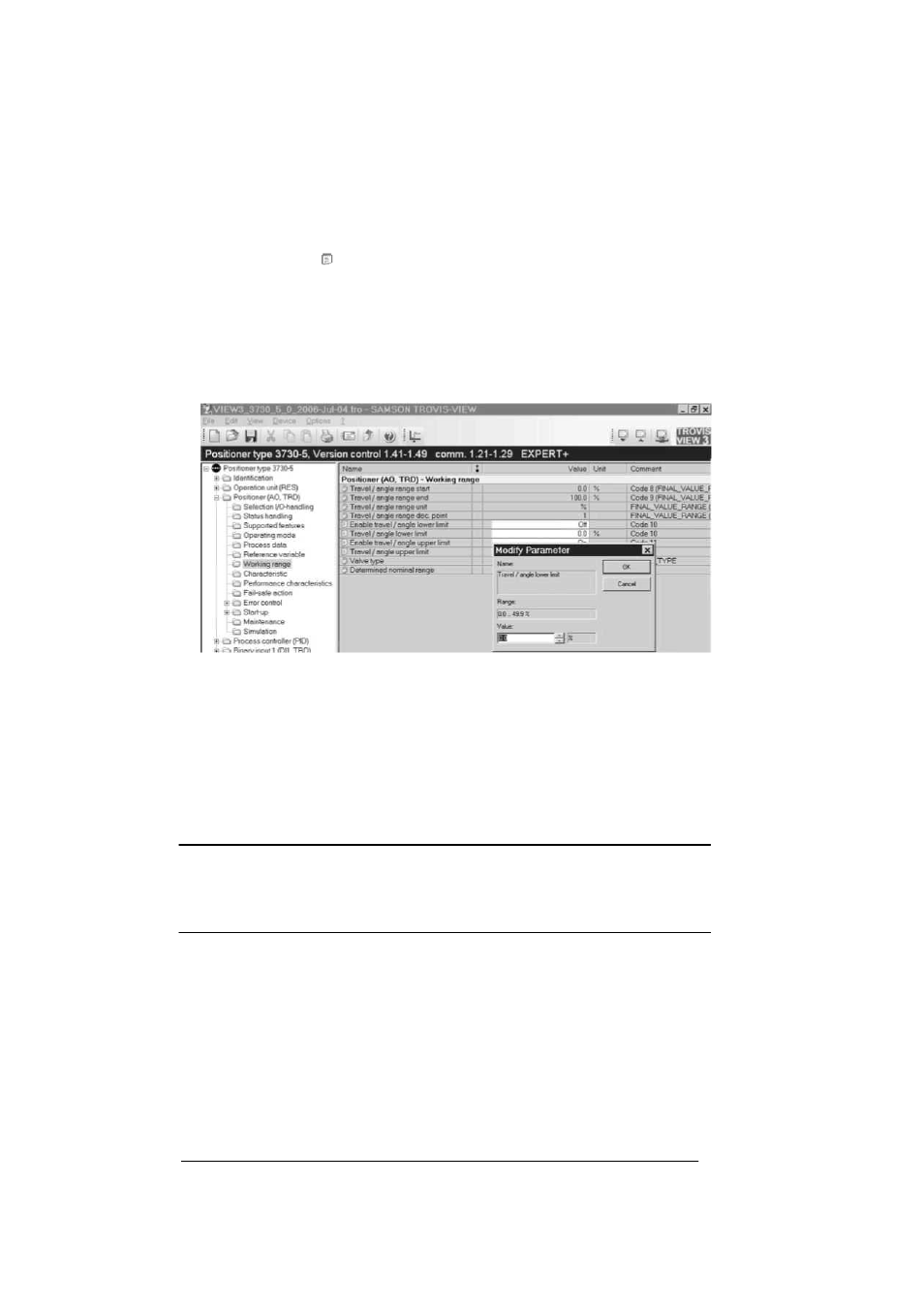

Параметры являются точками на графике, настройки которых могут быть изменены.
Они отмечены значком , и их настройку можно произвести как в режиме online,
так и в режиме offline.
1. Нажмите на одну из папок в древовидной директории слева, чтобы увидеть
настройки параметров справа. Установите курсор на точку на графике, чтобы
открыть всплывающую подсказку, содержащую более подробную информацию о
параметре.
2. Двойным кликом параметра открывается окно, в котором можно изменить настройки
параметра.
При нажатии правой кнопки мыши появляется окно, в котором можно изменить
настройки параметра:
Modify Открывает окно для изменения настроек параметров.
Read
Загружает значения параметров из устройства.
Write
Загружает значения параметров в устройство.
Default: ... Сброс настроек к значениям по умолчанию (настройки серым цветом
указывают, что значение параметра совпадает со значением по умолчанию)
Min … Установить значение параметра на указанное минимальное значение.
Max … Установить значение параметра на указанное максимальное значение.
Примечание!
Описание каждого параметра указано в списке кодов (раздел 15.1на странице 81).
Номер кода, соответствующий параметру, указан в столбце комментариев (Comment
column) в программе TROVIS-VIEW.
