48 EB 8384-5 RU
Вращать кнопку до установки
нужного положения дисплея, затем
подтвердить нажатием кнопки .
5.4 Ограничение управляющего
давления
Если привод развивает максимальное
усилие, способное повредить клапан,
управляющее давление следует
ограничить. Выберите код 3 для
разрешения ввода, затем при выборе
кода 16 установить ограничение
давления на 1.4, 2.4 или 3.7 бар.
Необходимое ограничение давления
питания автоматически распознается при
инициализации только при положении
безопасности AIR TO OPEN.
5.5 Проверка рабочего
диапазона позиционера
Для проверки правильности механического
монтажа позиционера на клапане и
безупречности его работы необходимо в
ручном режиме, задавая управляющее
воздействие от руки, пройти весь рабочий
диапазон позиционера.

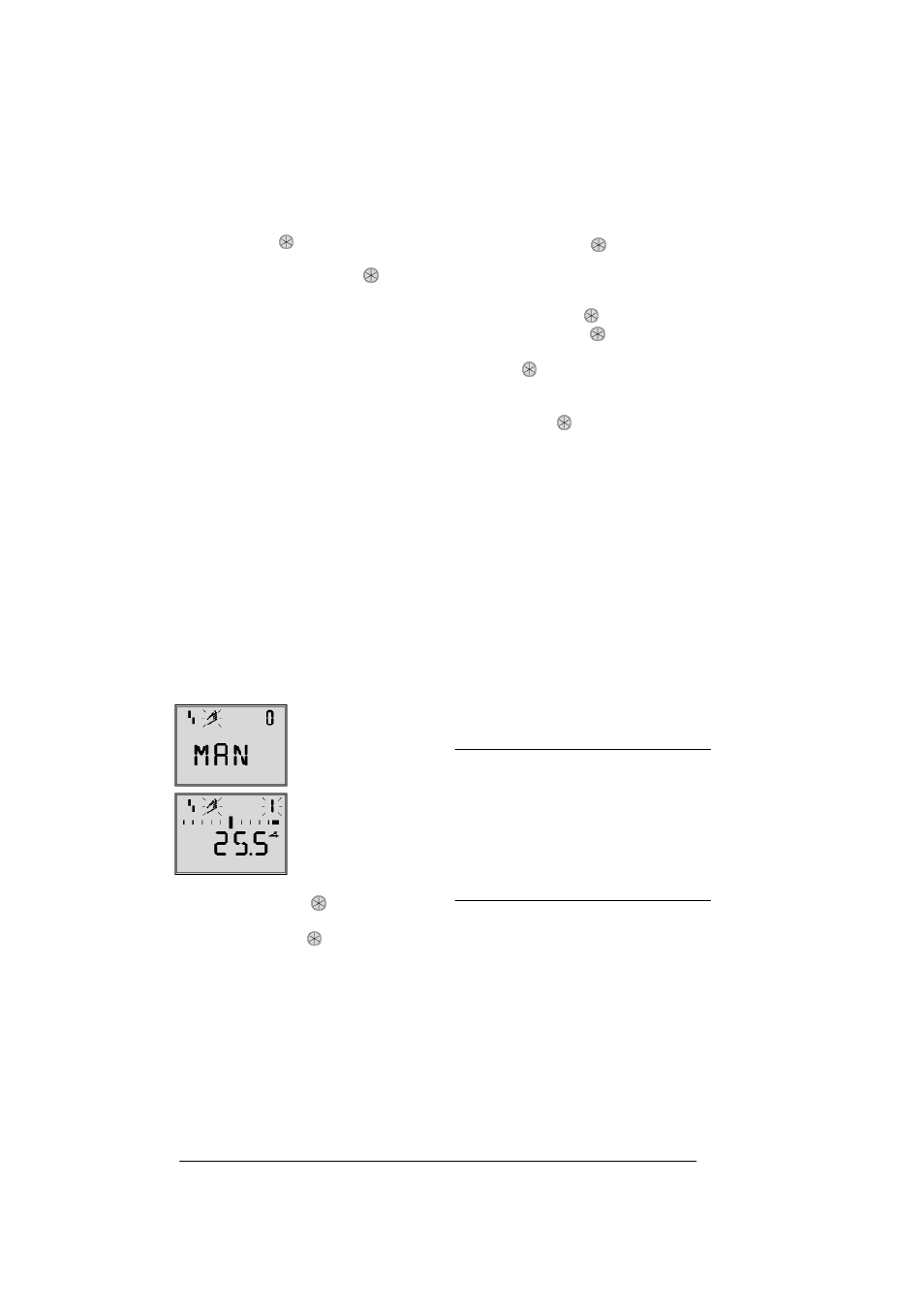

Код 0
Выбор ручного режима
MAN по умолчанию
Код 1
Перестановка клапана с
помощью комбинированной
кнопки, показан текущий
угол поворота
1. Поверните кнопку до появления
кода 0, затем подтвердите код 0
нажатием кнопки .
2. Поверните кнопку до появления
символа MAN, обозначающего
ручной режим работы позиционера,
подтвердите выбранный режим
нажатием кнопки .
3. Поверните кнопку до появления
кода 1, подтвердите код 1 нажатием
кнопки .
Символ ручного режима и код 1
мерцают.
4. Вращением -кнопки произвести
перестановку клапана, дождавшись
пока установится управляющее
давление, и клапан переместится в
конечные положения, проверяя таким
образом рабочий ход или угол
поворота.
С обратной стороны позиционера
отображается угол поворота.
Горизонтальный рычаг (среднее
положение) соответствует 0°.
Считается, что допустимый диапазон
превзойден, если индицируемый угол
составляет более 30º, а внешний
правый или левый сегмент индикации
отклонения мерцает. В этом случае
обязательно следует проверить рычаг
и позицию штифта согласно главе 2.
Примечание!
Если выбрана меньшая позиция
штифта, чем это предусмотрено
соответствующим диапазоном
рабочего хода, позиционер включается в
т.н. SAFE-mode (безопасный режим) и
переходит в положение безопасности
(см. раздел 4.3.2 на стр.46).
5. Произвести инициализацию
позиционера, как описано в разделе
5.6.
