13 EB 8384-5 RU
2 Установка на клапане –
монтажные детали и
дополнительное
оснащение
Установка позиционера производится
либо прямым монтажом на SAMSON-
привод тип 3277, либо согласно
требованиям IEC 60534-6 (NAMUR) на
клапаны в исполнении на литой раме и
стержневом исполнении, либо на
поворотные приводы согласно VDI/VDE
3845.
Для монтажа на различные типы
приводов требуются различные
монтажные детали и дополнительное
оснащение, которые приводятся в
таблицах с 1 по 5 в соответствии с
заказными номерами.
При монтаже позиционера важно
соблюдать соотношение между
положением рычага и штифта, в
соответствии с величиной хода,
указанной в соответствующих таблицах.
В таблицах указаны максимальные
диапазоны хода позиционера. Ход
клапана ограничен положением штифта,
а также натяжением пружин привода.
В стандартном исполнении позиционер
оснащен рычагом M (положение штифта
35).
Внимание!
При замене стандартного рычага M
(положение штифта 35), то для
согласования с внутренним
измерительным рычагом новый рычаг
следует один раз переместить от
упора до упора.

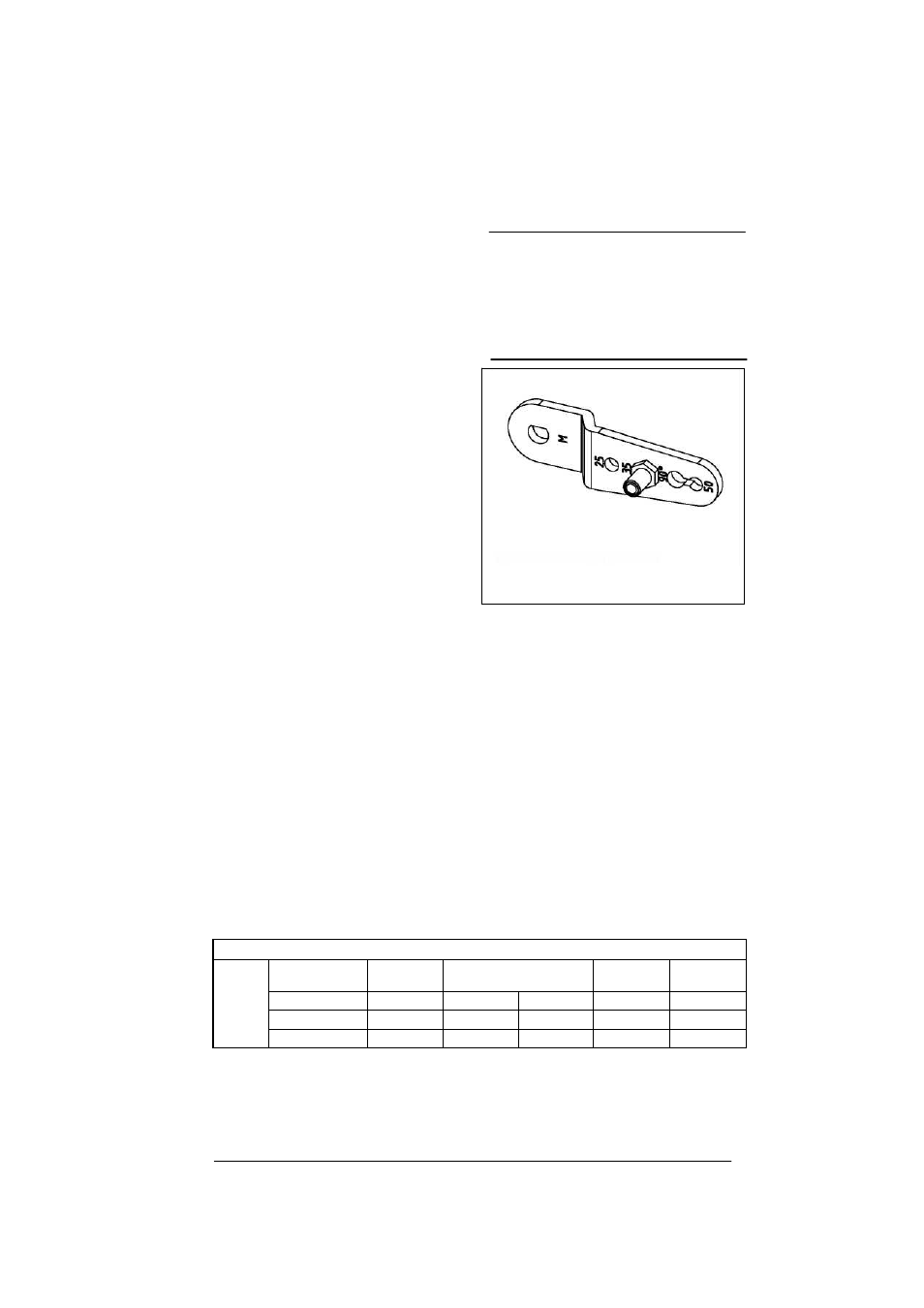

Рис. 3 Рычаг с позицией штифта 35
Таблица хода для прямого монтажа на привод типа 3277
Размер
привода см
2
Ход в мм
Диап. регулир. на позиционере
Мин. Ход Макс.
Рычаг
Положение
штифта
120
7.5
5
17.6
M
25
120/240/350
15
7.0
35.4
M
35
Приводы
тип 3277-
5 и 3277
700
30
10
50
M
50
