103 EB 8384-5 RU
15.2.5 Дискретный вход функционального блока (Discrete Input
Function Block DI1)
Позиционер 3730-5 оснащен стандартным контактом входа для передачи двоичного
электрического сигнала.
Дискретный вход функционального блока (Discrete Input DI1 Function Block)
используется для передачи контактного входа (терминалы 87 и 88) и для интеграции
FOUNDATION Fieldbus.
Присоединенное аппаратное обеспечение подключено к функциональному блоку
через CHANNEL = 1. Параметр OUT_D используется для передачи состояния контакта
другим функциональным блокам. Также могут обрабатываться встроенный магнитный
клапан MGV, дискретное положение клапана с тремя состояниями POS_D и краткий
статус (Condensed State) (NAMUR статус).
Передаваемый двоичный сигнал может быть выбран в параметре
SELECT_BINARY_INPUT_1 ресурсного блока.
Смотрите список кодов на странице 150.

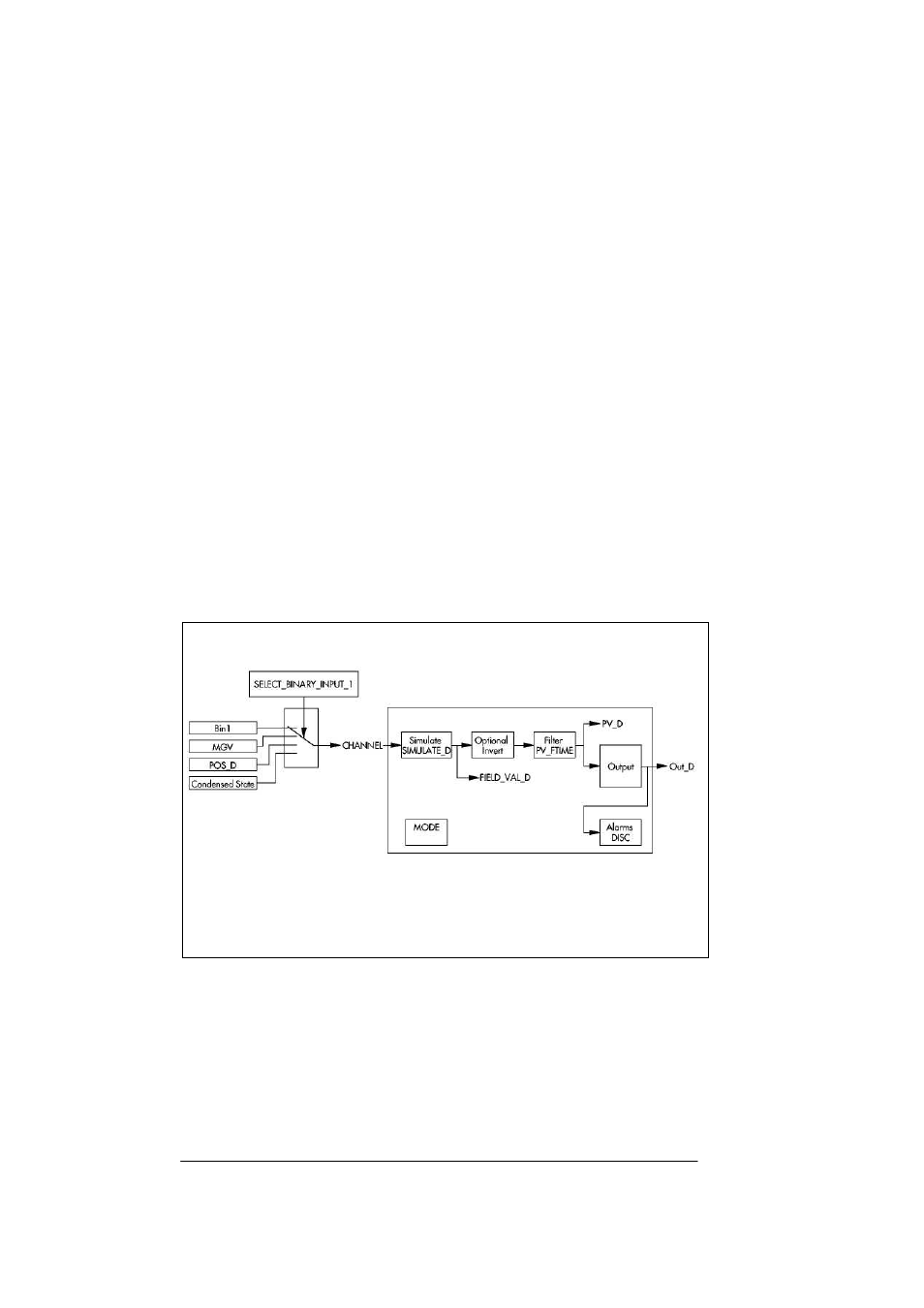

Рис.23 Дискретный вход Функциональный блок 1
