Управление
2.2
Настройка
конечных
выключателей
Применяется в регулирующих станциях с опцией
конечных выключателей:
Для настройки конечных выключателей в начале
нужно открыть защелку (4, рис. 2) и открыть
показывающую
панель
(5).
Контакты
подключаются с тыльной стороны.
Настройте отверткой конечные выключатели
передвигая зажим шкалы диапазона от 0 до
100%, передвигать только когда контакты
находятся над концевым настройщиком.

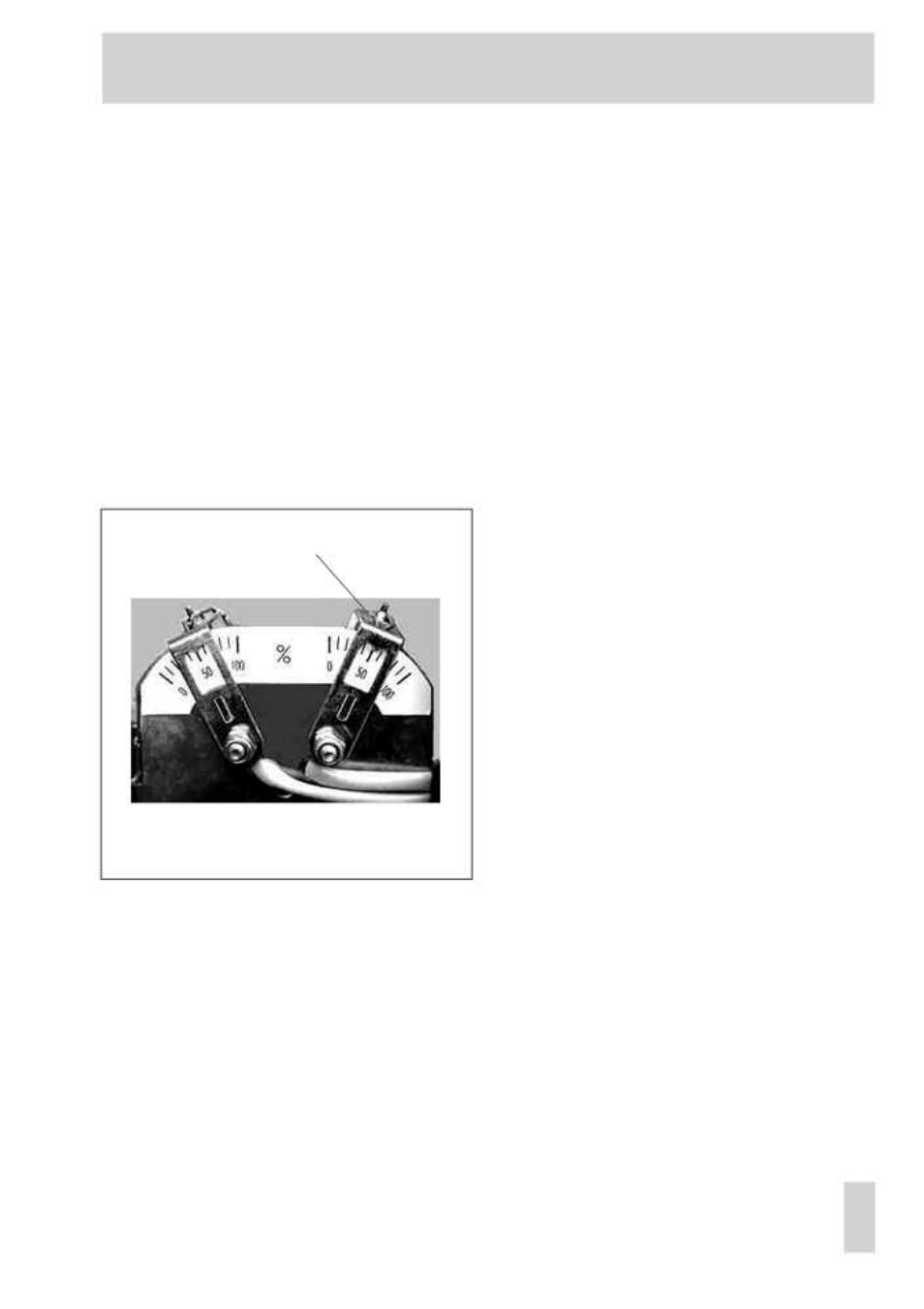

Зажимы с конечным выключателем
Рис. 3 · Конечные выключатели
EB 7030 RU
7
