Принцип

действия

5.3.2 Регулирующие модули тип

3434

В регулирующих модулях циклический
компаратор

работает

по

принципу

компенсации.
Коэффициент

пропорциональности

K

p

настраиваться в диапазоне от 1 до 25.

ПИ

-регулирующий модуль тип 3434-2

(рис. 9)

Регулируемая величина х и управляющий
сигнал

w

передаются

пневматическим

сигналом от 0.2 до 1 бар или от 3 до
15 psi на мембранные сосуды (R1 и
R2) через переключатель А. Когда х больше
w, датчик усилия (23) опускается и плунжер
открывается. Пневмопитание поступает в
мембранный сосуд R2 и выходное давление
y

A

возрастает. Это давление передается

через ограничитель T

n

(10) в бустерный

усилитель 1:1 (24). Это выходное давление
передается по обратной связи в мембранный
сосуд R1.

В результате, давления в мембранных
сосудах R1 и R2 уравниваются. Положение
датчика усилия продолжает изменяться,
пока выходное давление регулятора не
достигнет

значения,

соответствующего

регулируемой величине x и установленного
коэффициента пропорциональности K

p,

т.е.

до устранения рассогласования в системе.
Коэф.пропорциональности

K

p

устанавливается

на

задатчике

(9)

и

постоянная времени T

n

на задатчике (10).

Регулятор нулевой точки (8) используется
для настройки прибора.
Переключателем А задается направление
действие

регулятора,

вращая

переключатель (раздел 2.1.1).

П

-Регулирующий модуль тип 3434-1

Конструкция

и

принцип

действия

аналогичен во многих аспектах с ПИ-
регулирующим модулем тип 3434-2

Однако,

вместо

обратной

связи

с

ограничителем T

n

используется пружина

для рабочей величины 0,6 бар.

24

10

R


w

A

Z

y

A

T

n


S

x


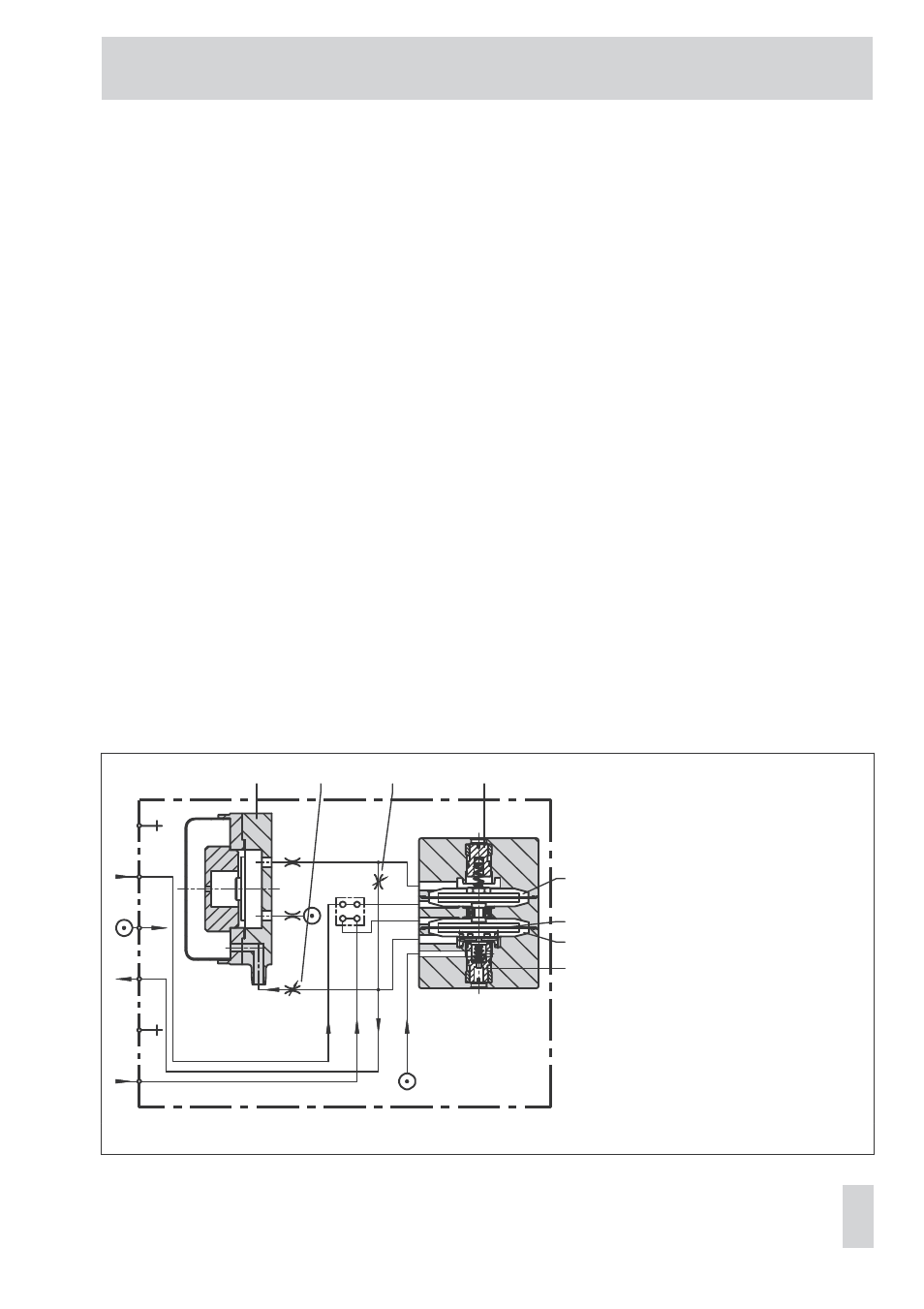

Рис. 9 · Регулир-ий модуль тип 3434-2

9

8

8

Задатчик нулевой точки

10

Задатчик T

n

21

Мембраны

R1

K

p

23 Датчик усилия

21

24 Бустер

R2

23

R1 Мембранный сосуд

R2 Мембранный сосуд

A Переключатель направления

действия

EB 7030 RU

17
