Техническое обслуживание
L
~
N
PE
Тип 3438 W
- +
T I X
I + - P
4...20 мA
+ - 3 4 11 12 13 14
+
24V-
EEx i
-
Y H
PID Y A
Z Y W внеш
8/9 38 27
Пневм-е Выход Внешняя
зад.величина
Подключение датчика : Четырехпроводное
подключение не требует компенсации линии.
ϑ
+ - 3 4
Pt 100
- –
+ EEx i +
Безопасная зона Ex- Зона 1
Сопротивление проводов должно быть идентично и не
должно превышать допустимого: 50
Ом для провода
Линии датчика должны быть проложены отдельно от
реле или линии замыкания.

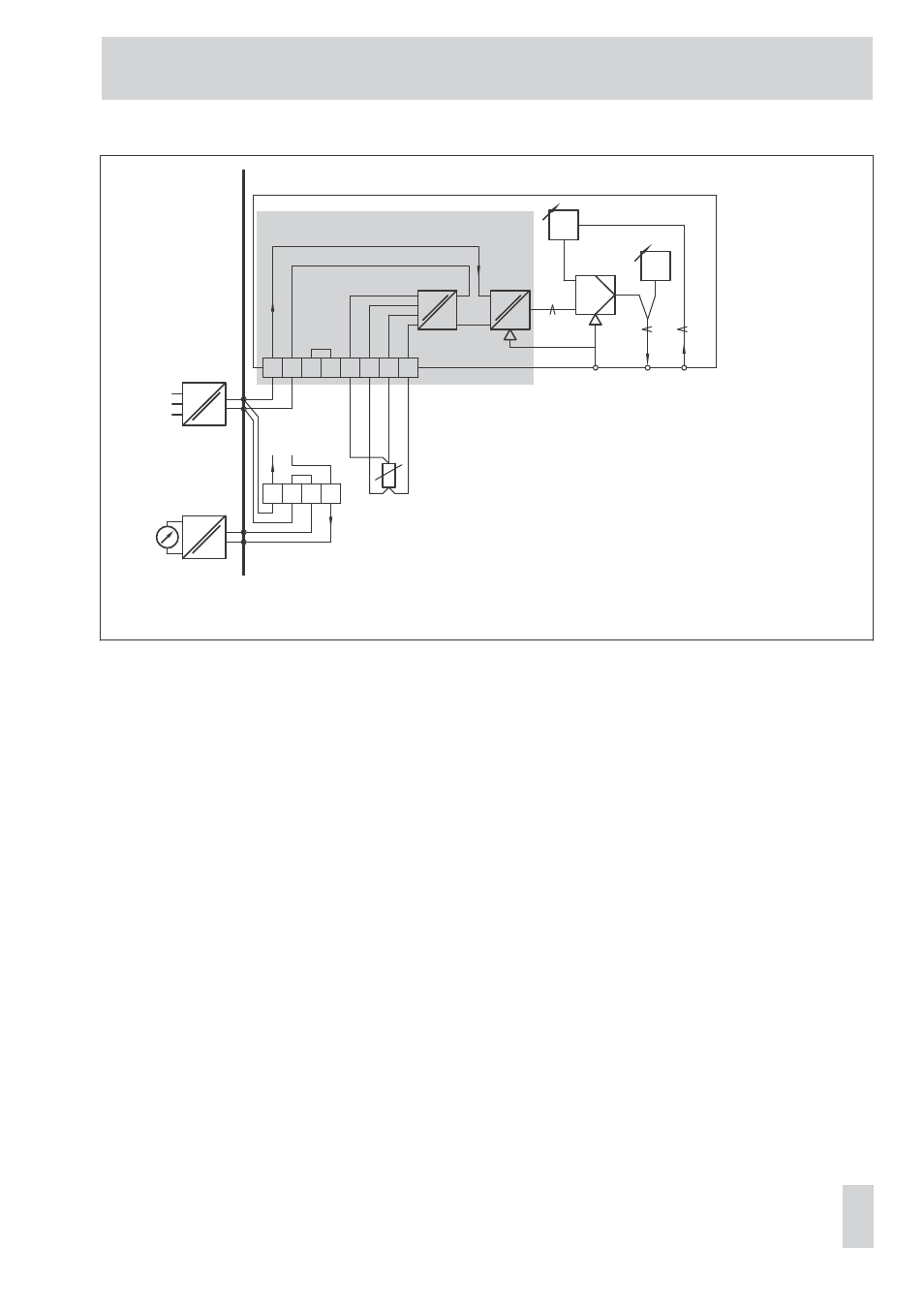

Рис. 17 · Электропроводка регулирующей станции тип 3432 с преобразовательным модулем тип 3438
8 Техническое обслуживание
8.1 Проверка пневмопитания
Модули пневматических регуляторов
обычно не требуют тех.обслуживания.
Однако, пневмопитание следует проверять
регулярно.
Нормальное функционирование прибора
гарантируется
когда сжатый воздух,
питающий прибор, всегда чистый.
Регулярно
проверять фильтрующий
элемент редуцирующей станции. Если
потребуется,
очистить или заменить
соответствующим фильтром.
Преобразовательный модуль:
Шланговая прокладка в пневмошланге для
пневмопитания с фильтром.
Этот фильтр нужно очищать или заменять,
когда индикатор регулируемой величины не
работает (зак.номер. 0550-0193).
Регулирующий модуль тип 3433:
Если регулирующий модуль работает не
нормально или выходной сигнал отсутствует,
нужно открутить ограничитель (7, рис. 2 и
17) внизу слева компаратора и очистить или
заменить его (зак.номер.1390-0183). Извлечь
фильтр
и если требуется, заменить
(зак.номер. 0550-0193).
Шланговое присоединение регулирующего
модуля также оснащено фильтрами (зак.
номер. 0550-0186).
Дополнительно, нижние порты корпуса
оснащены пластиковыми кольцевыми
фильтрами, которые можно открутить и
очистить (зак.номер. 0550-0189).
EB 7030 RU 27
