14
C3696M-RU (8/09)
Установка изделия VCD5202 в аппаратной стойке производится в следующем порядке:
1. Если кронштейны для крепления шасси не прикреплены: Прикрепите по одному крепежному кронштейну
(прилагаются) с каждой стороны устройства VCD5202. Используйте для каждого кронштейна четыре винта
10-32 x 0,25" с крестообразным шлицем, со скругленной плоской головкой (прилагаются). Прикрепите кронштейны так,
чтобы сужающиеся концы были обращены к задней части устройства VCD5202 (см. рис. 8 на стр. 13).
2. Снимите четыре резиновые ножки с нижней стороны изделия (если они прикреплены). Сохраните резиновые ножки и
винты для возможного использования в будущем.
3. Прикрепите одну переднюю крепежную направляющую (прилагается) к одной задней крепежной направляющей
(прилагается). Направляющие должны быть установлены друг за другом, как показано на рис. 9. Используйте три
винта 8-32 x 0,375" с крестообразным шлицем, с полукруглой головкой (прилагаются), устанавливая их в любые
имеющиеся отверстия. Не затягивайте винты до выполнения шага 8.

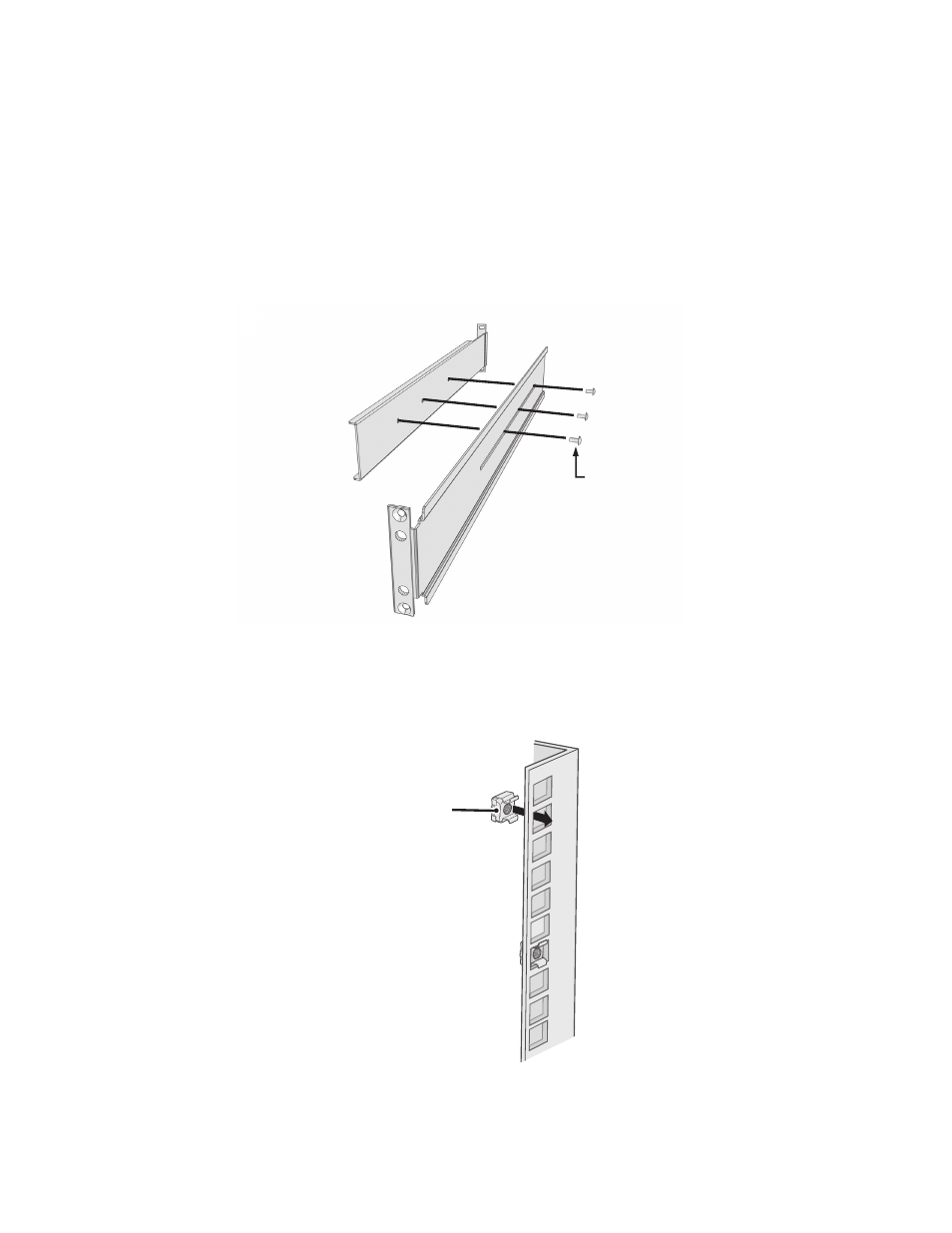

Рис. 9. Сборка опорной направляющей
4. Повторите шаг 3 для сборки второго комплекта направляющих.
5. При установке изделия в стойке с квадратными крепежными отверстиями: Вставьте 10 квадратных закладных гаек
(прилагаются) в стойку с квадратными крепежными отверстиями, как показано на рис. 10.
Рис. 10. Установка квадратных закладных гаек
3 ВИНТА 8-32 X 0,375",
С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ, СО
ПОЛУКРУГЛОЙ
ГОЛОВКОЙ
КВАДРАТНАЯ
ЗАКЛАДНАЯ
ГАЙКА
