C3696M-RU (8/09)
13
Установка
МОНТАЖ
УСТАНОВКА НА СТОЛЕ
Установка устройства VCD5202 на столе производится в следующем порядке:
1. Убедитесь в наличии резиновых ножек, чтобы предотвратить повреждение поверхности. Если ножек нет, прикрепите
каждую резиновую ножку к нижней панели устройства (см. рис. 8). Используйте четыре винта 8-32 x 0,375" с
крестообразным шлицем, со скругленной плоской головкой (прилагаются).
2. Опционально: Удалите два кронштейна шасси с боковых сторон изделия, если они были прикреплены. Используя
отвертку с крестообразным наконечником, отвинтите восемь винтов 10-32 x 0,25" с крестообразным шлицем,
со скругленной плоской головкой (по четыре на каждый кронштейн, прилагаются). Сохраните кронштейны и винты
для возможного использования в будущем.
3. Разместите устройство так, чтобы обеспечить зазор для кабеля и шнура питания позади него. Препятствия для
движения воздуха вокруг изделия не допускаются.

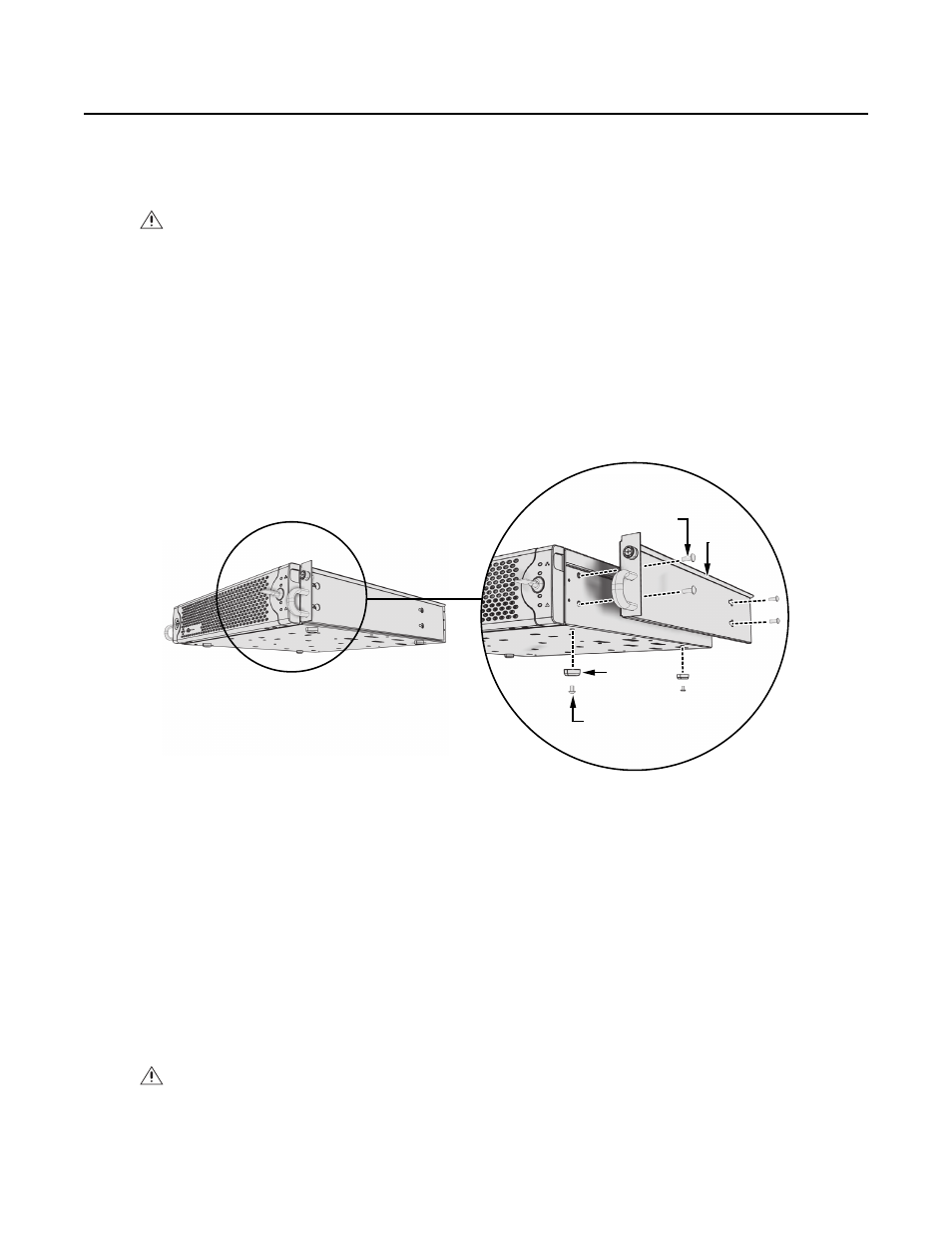

Рис. 8. Кронштейны шасси и резиновые ножки
МОНТАЖ В СТОЙКЕ
Устройство VCD5202 устанавливается в стандартной аппаратной стойке шириной 19" (48 см). Устройство VCD5202
занимает два юнита по высоте стойки (3,5", или 8,9 см). Крепеж, требуемый для закрепления изделия VCD5202 в стойке,
входит в комплект поставки.
Стойка должна отвечать следующим требованиям:
•
Стандарт на стойку: 19-дюймовая стойка по стандарту EIA-310-D (требуется задняя колонна).
•
Глубина колонны стойки: 20 … 30" (50,8 … 76,2 см).
•
Крепежные отверстия в колонне: Pезьбовые отверстия 10-32 UNF-2B или квадратные отверстия в передней и
задней колоннах.
•
Сборные двери (опционально): Передние двери должны отстоять от устройства, как минимум, на 2" (5,1 см); это
расстояние измеряется между рамкой устройства VCD5202 и внутренней поверхностью двери. Задние двери могут
использоваться только на колоннах стойки глубиной более 26" (66,0 см).
ПРИМЕЧАНИЕ: На рис. 6 на стр. 11 показаны все крепежные изделия, требуемые для выполнения данной операции.
ПРЕДУПРЕЖДЕНИЕ: Не устанавливайте устройство VCD5202 на бок, так как в этом положении оно легко может
упасть, что приведет к повреждению аппаратуры или физической травме.
ПРЕДУПРЕЖДЕНИЕ: Прорези и отверстия в шкафу обеспечивают вентиляцию и предотвращают перегрев изделия.
Не закрывайте эти отверстия. Никогда не размещайте устройство рядом с радиатором или решеткой воздушного
отопления. При встроенном монтаже изделия (например, в стойке) необходимо обеспечить надлежащую вентиляцию.
4 ВИНТА 10-32 Х 0,25",
С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ, СО СКРУГЛЕННОЙ
ПЛОСКОЙ ГОЛОВКОЙ
КРОНШТЕЙН
ШАССИ
РЕЗИНОВЫЕ
НОЖКИ
4 ВИНТА 8-32 X 0,25",
С КРЕСТООБРАЗНЫМ ШЛИЦЕМ,
СО СКРУГЛЕННОЙ
ПЛОСКОЙ ГОЛОВКОЙ
