C1302M-C-RU (7/05)
7
НАСТРОЙКА МИКРОПЕРЕКЛЮЧАТЕЛЕЙ DIP
Задать адрес приемника, оконечную нагрузку и скорость передачи данных в системе. Микропереключатели DIP, предназначенные для выполнения
этой настройки, находятся в верхней части силового модуля.
ПРИМЕЧАНИЕ: При использовании системы управления Coaxitron настройка микропереключателей DIP не требуется.
На рис. 4 показана заводская настройка микропереключателей DIP. Настройка конфигурации системы ExSite производится в соответствии с
нижеприведенными указаниями.

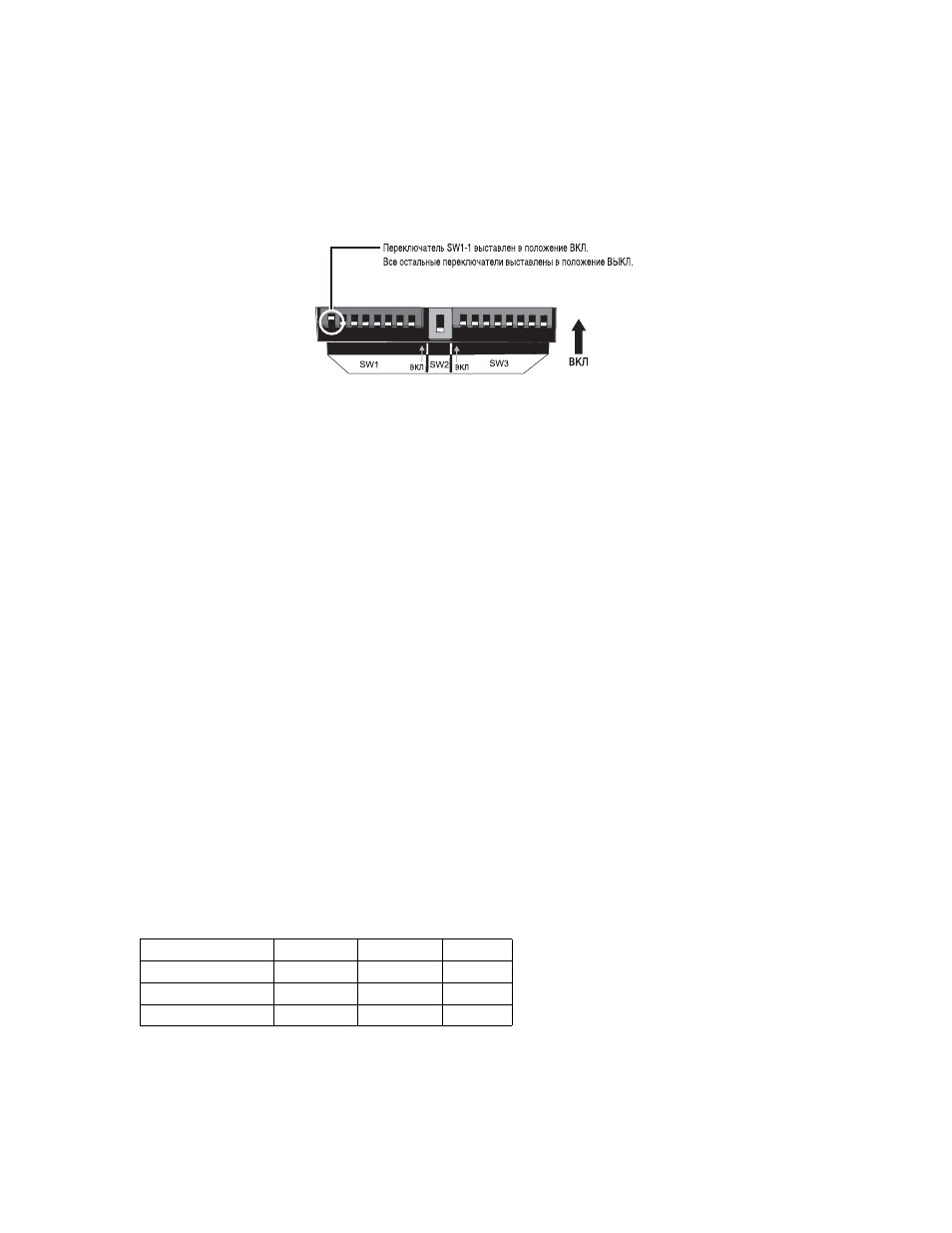

Рисунок 4. Заводская настройка микропереключателей DIP
НАСТРОЙКА ПРОТОКОЛА
Система ExSite рассчитана на автоматическое определение действующего протокола связи. Для настройки на протоколы связи Coaxitron или
RS
-
422 P / D настройка микропереключателей не требуется.
НАСТРОЙКА АДРЕСА ПРИЕМНИКА (SW1)
Для протокола Р адресом по умолчанию является 2. Настройка адресов, использующих протокол Р, указана в таблице А. Максимальное число
приемников равно 32.
Для протокола D адресом по умолчанию является 1. Настройка адресов, использующих протокол D, указана в таблице B. Максимальное число
приемников равно 254.
НАСТРОЙКА ОКОНЕЧНОГО СОГЛАСОВАНИЯ (SW2)
При подсоединении нескольких систем ExSite к одному контроллеру, необходимо обеспечить оконечную нагрузку для устройства, которое находится
дальше всех от контроллера. Оконечная нагрузка требуется только для последнего устройства в цепи. В заводской настройке оконечная нагрузка
отключена (ВЫКЛ). Для включения оконечной нагрузки следует выставить переключатель SW2 в положение ВКЛ.
СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ (SW3)
Контроллеры типа D фирмы Pelco настроены на скорость 2400 бод (бит/с). Данное устройство по умолчанию также настроено на скорость 2400 бод.
Если вы используете контроллеры типа D фирмы Pelco, то изменение настройки переключателя SW3 не требуется.
Контроллеры типа P могут работать со скоростью 2400, 4800 и 9600 бод. Выставьте переключатели SW3 (6, 7 и 8), находящиеся в верхней части
силового модуля, на ту же скорость, на которую настроен контроллер типа Р.
Настройка переключателей SW3
Номер переключателя
SW3-6
SW3-7
SW3-8
2400 бод
Выкл
Выкл
Выкл
4800 бод
Вкл
Выкл
Выкл
9600 бод
Выкл
Вкл
Выкл
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
