Ремонт
ЗАМЕНА МОДУЛЯ ТЕЛЕКАМЕРЫ.
Замена модуля телекамеры производится в следующем порядке:
1. Снять заднюю крышку кожуха телекамеры. Выполнить следующие операции (см. рис. 12):
a.
Отпустить установочный винт с помощью шестигранного ключа на 1,5 мм.
b.
С помощью прилагаемого рожкового ключа отвинтить заднюю крышку кожуха телекамеры. После ослабления крепления задней крышки
кожуха продолжайте отворачивать ее рукой, пока она не будет удалена.

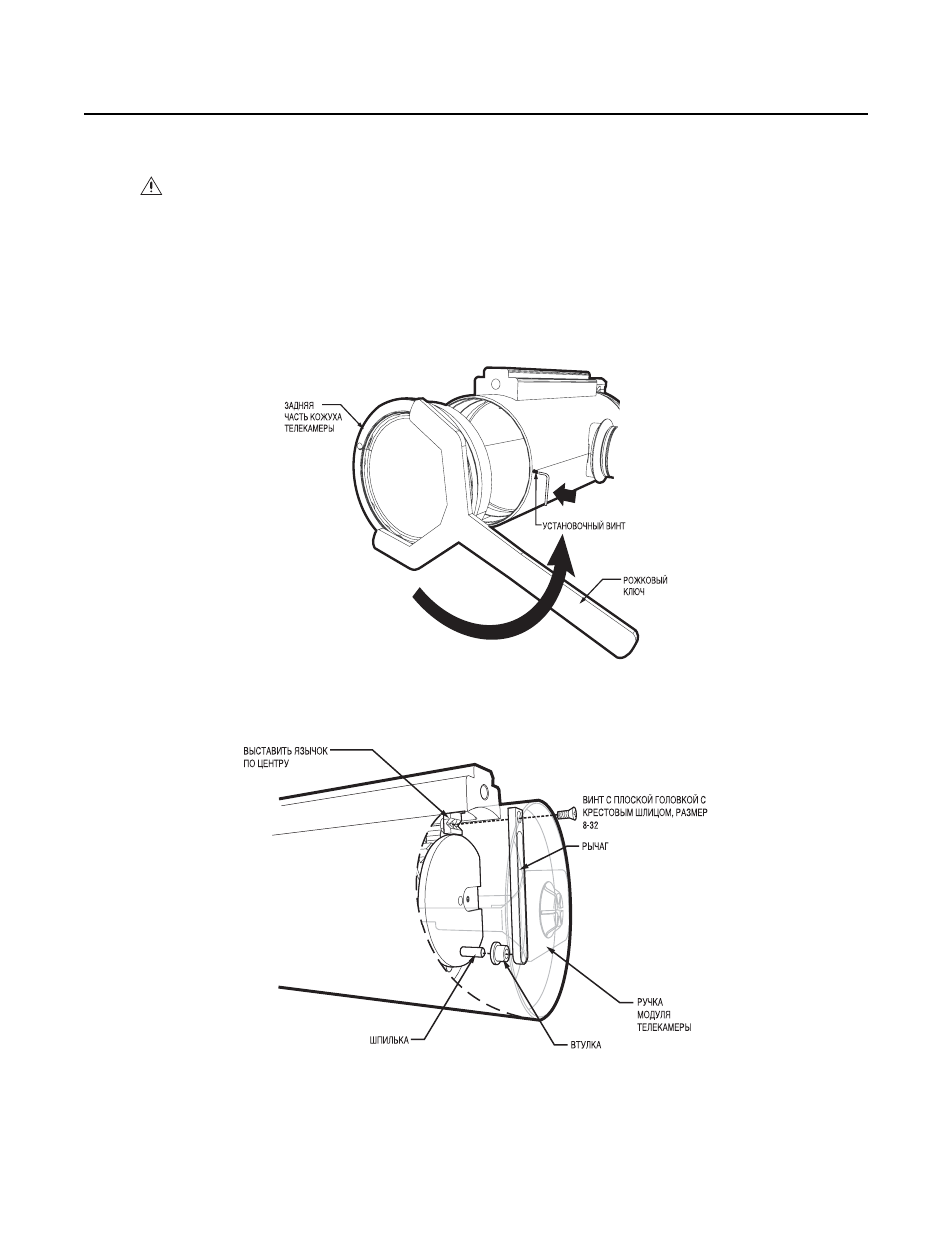

Рисунок 12. Удалить заднюю крышку кожуха телекамеры
2. Удалить винт 8-32 с плоской головкой и крестовым шлицом, закрепляющий модуль телекамеры внутри кожуха (см. рис. 13).
Рисунок 13. Удаление и установка модуля телекамеры
ОПАСНО: Для снижения риска возгорания в огнеопасной атмосфере следует отсоединять аппаратуру от сети питания перед вскрытием
корпуса. Во время эксплуатации кожухи аппаратуры должны быть герметично закрыты.
