12 C1302M-C-RU (7/05)
Монтаж модуля телекамеры
Установка модуля телекамеры производится в следующем порядке:

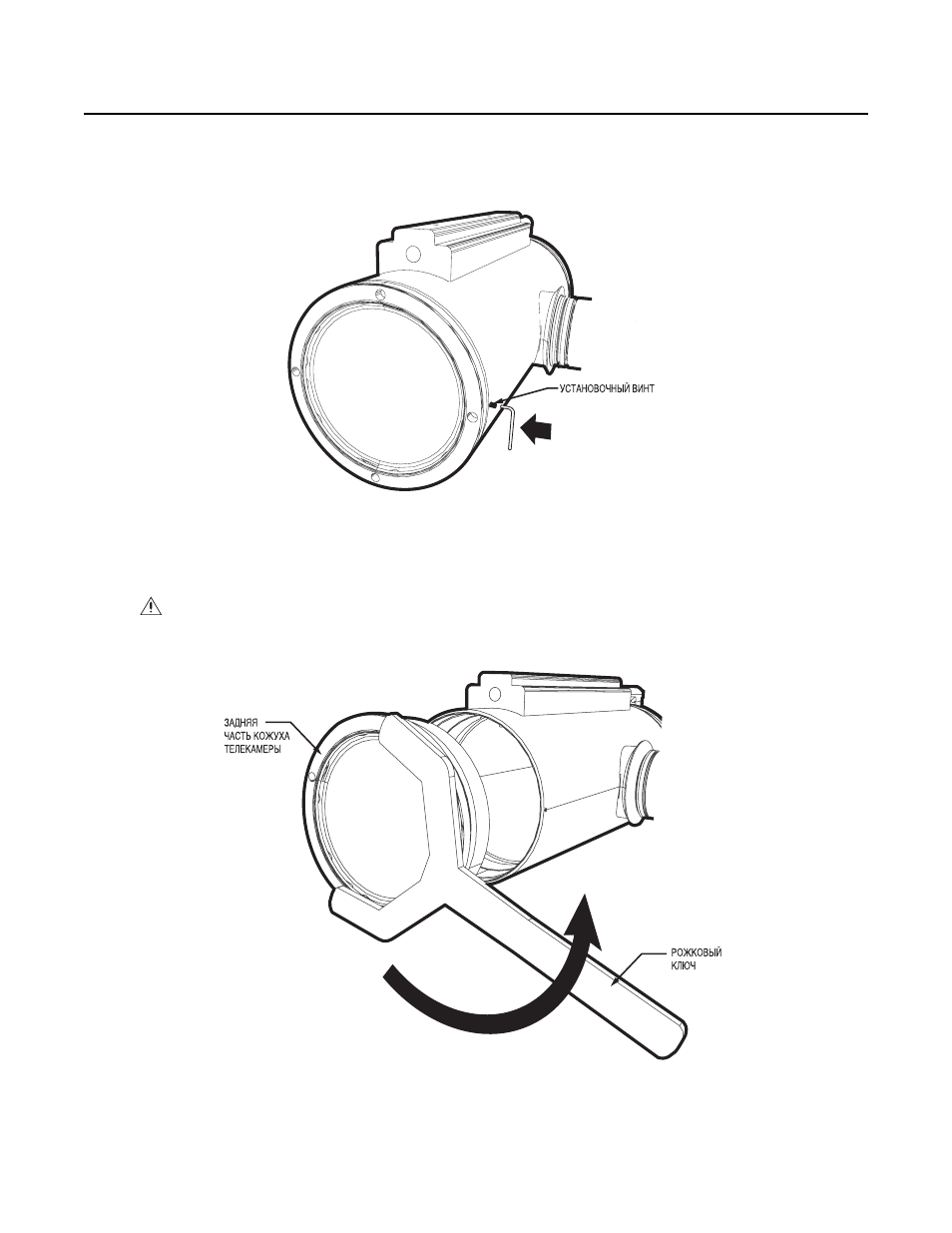

1. См. рис. 5. Ослабить установочный винт на задней стороне кожуха с помощью прилагаемого шестигранного ключа на 1,5 мм.
Рисунок 5. Отпустить установочный винт
2. С помощью прилагаемого рожкового ключа ослабить крепление задней части кожуха телекамеры (см. рис. 6). После ослабления крепления
задней части корпуса продолжайте отворачивать ее рукой, пока она не будет удалена.
Рисунок 6. Удалите заднюю крышку кожуха
ПРЕДУПРЕЖДЕНИЕ: Во избежание повреждения резьбы проявляйте осторожность при удалении и установке задней части кожуха
телекамеры. Никогда не применяйте значительных усилий при удалении и установке задней части кожуха телекамеры.
