Монтаж узла панорамирования и наклона
1. Убедитесь в наличии уплотнительного кольца на силовом модуле. Прикрепите узел панорамирования и наклона к силовому модулю
(см. рис. 10). Совместите штифты узла панорамирования и наклона с отверстиями силового модуля. Осторожно состыкуйте разъем узла
панорамирования и наклона с разъемом силового модуля.

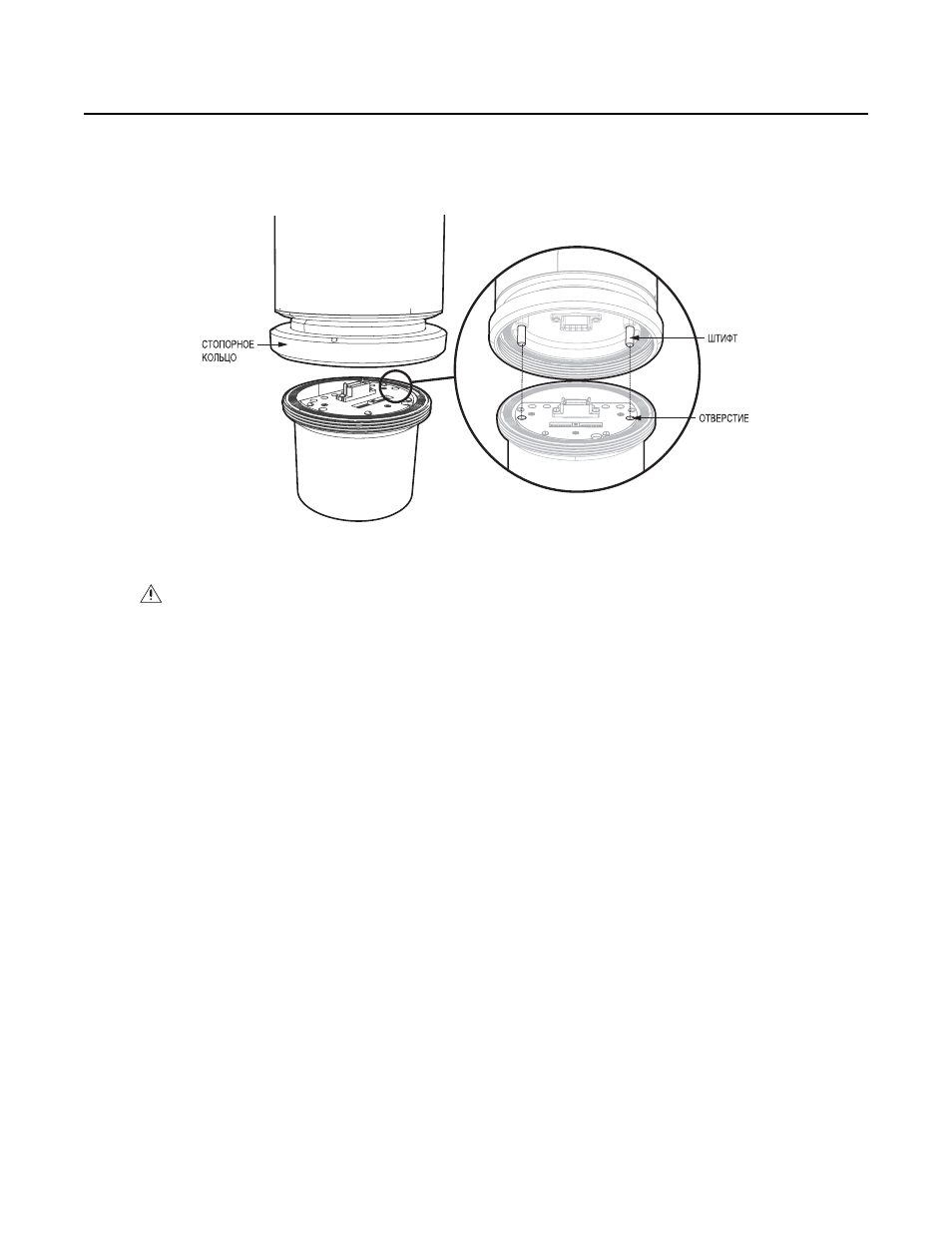

Рисунок 10. Прикрепите узел панорамирования и наклона к силовому модулю
2. Вручную осторожно наверните стопорное кольцо узла панорамирования и наклона до полного зацепления резьбы, когда дальнейшее
наворачивание от руки станет невозможным.
3. С помощью прилагаемого рожкового ключа произведите затяжку стопорного кольца до упора.
4. Для фиксации собранного узла затяните установочный винт стопорного кольца прилагаемым шестигранным ключом на 2 мм.
ПРЕДУПРЕЖДЕНИЯ:
•
Общая масса узла панорамирования и наклона составляет 55 фунтов (25 кг). При подъеме узла панорамирования и наклона и при его
сборке с силовым модулем необходимо соблюдать осторожность.
•
В процессе монтажа необходимо обеспечить достаточную опору для выдерживания массы узла панорамирования и наклона.
•
При выполнении монтажных работ рекомендуется использовать перчатки из нескользкого материала.
•
Предотвращайте повреждение резьбы. Никогда не прилагайте значительных усилий при сборке и затяжке резьбовых частей системы.
