Jaguar EZ-
γ
“Инструкция по установке” © Saturn Marketing Ltd.
9
16-КОНТАКТНЫЙ РАЗЪЕМ СИСТЕМЫ:
ЧЕРНЫЙ провод: минус питания, соедините с “массой” автомобиля, обеспечив хороший контакт.
ОРАНЖЕВЫЙ/СЕРЫЙ провод:
Функция Оранжевого/Серого провода системы – отрицательный вход триггера капота. Подключите
Оранжевый/Серый провод к концевому выключателю капота, замыкающемуся на “массу” при открыва-
нии капота.
ОРАНЖЕВЫЙ/БЕЛЫЙ провод - подключите к концевому выключателю багажника, замыкающемуся на
“массу” при открывании багажника.
СИНИЙ/ЧЕРНЫЙ провод: подключите к концевым выключателям дверей, замыкающимся на “массу”
при открывании дверей.
СИНИЙ/КРАСНЫЙ провод - подключите к концевым выключателям дверей, замыкающимся на +12В
при открывании дверей.
ОРАНЖЕВЫЙ/ФИОЛЕТОВЫЙ провод: данный вход системы используется как отрицательный вход
контроля состояния ручного (стояночного) тормоза или педали тормоза. Возникновение положительного
потенциала на этом проводе в режиме турботаймера или при постановке на охрану с работающим дви-
гателем – вызовет немедленную остановку двигателя. Схемы подключения приведены ниже:

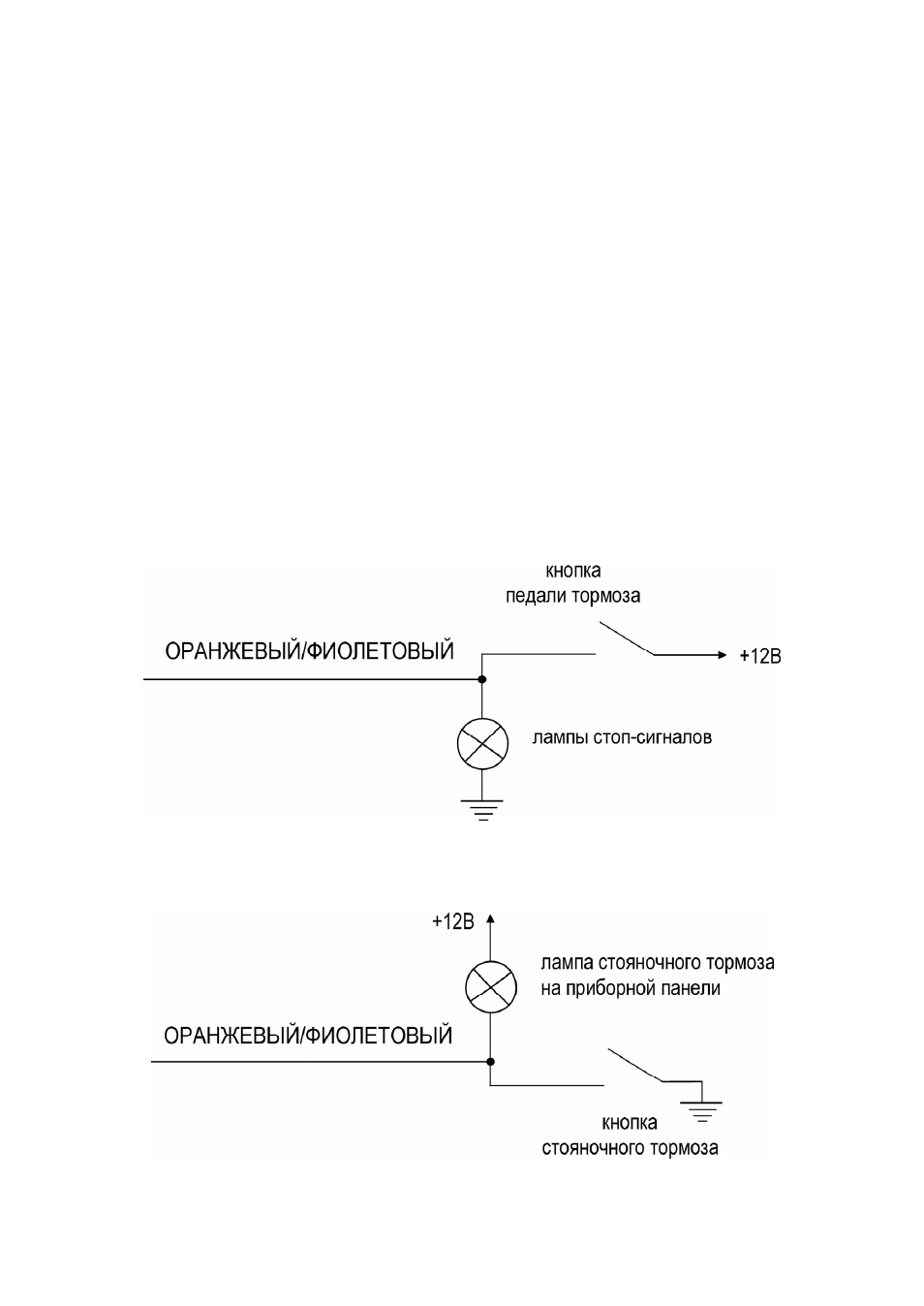

В автомобиле с автоматической коробкой передач подсоедините Оранжевый/Фиолетовый
провод к проводу, идущему от стоп-сигналов автомобиля, который замыкается на +12В при
нажатии педали тормоза:
В автомобиле с ручной коробкой передач подсоедините Оранжевый/Фиолетовый провод к
проводу, замыкающемся на массу при взведении ручного тормоза:
