Подключение дополнительной цепи блокировки двигателя
Черный/Красный провод 16-контактного разъема системы может использоваться для дополнитель-
ной блокировки двигателя с использованием НЗ (нормально-замкнутого) или НР (нормально-
разомкнутого) реле (программируемая функция 10), заводская установка – использование НЗ реле как

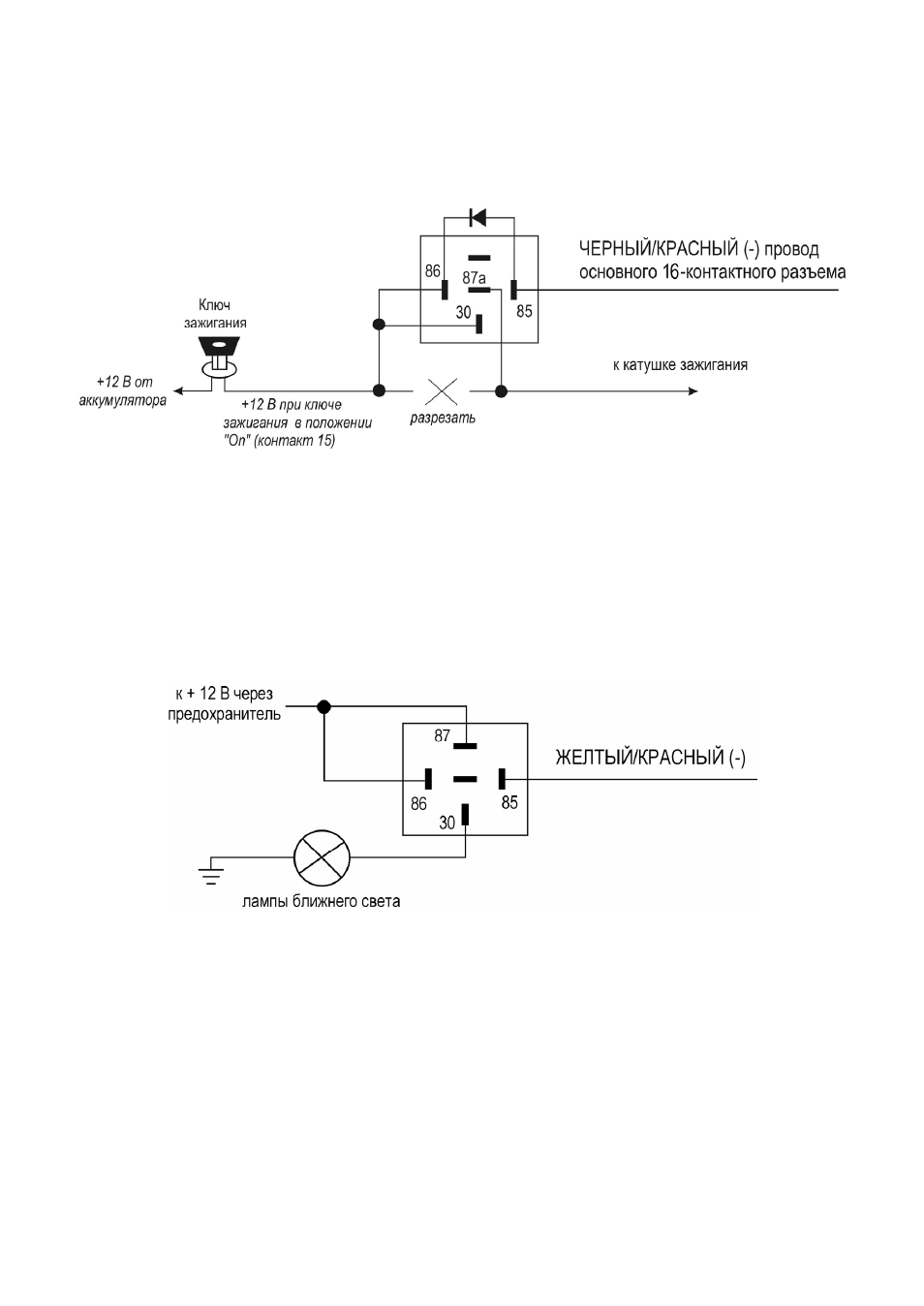

показано на схеме ниже:
Подключение к фарам ближнего света
Вы можете использовать выход дополнительного канала системы (Желтый/Черный, Жел-
тый/Красный или Желтый/Белый провод) для подключения к фарам ближнего света и реализации функ-
ции “световая дорожка”. Длительность включения данного выхода может быть запрограммирована на
любой промежуток времени от 1 с до 60 с или как “постоянный” (“защелка”) (программируемая функция
# 14, 15 или 16, в зависимости от того, какой выход системы используется). В этом случае при включе-
нии канала фары ближнего света будут включаться на запрограммированное время или до отключения
канала с помощью передатчика, освещая путь от автомобиля. Максимальная нагрузка выхода – 300 мА,
при подключении необходимо использовать дополнительное реле. На схеме ниже показано подключе-
ние на примере Желтого/Красного провода:
