Jaguar EZ-
γ
“Инструкция по установке” © Saturn Marketing Ltd.
13
ОТПИРАНИЕ ДВЕРЕЙ В 2 ЭТАПА ПРИ ВЫКЛЮЧЕНИИ ОХРАНЫ
Желтый/Красный провод системы может быть запрограммирован как “отрицательный выход для отпи-
рания всех дверей” (программируемая функция # 15). В этом случае Желтый/Красный провод уже более
не будет замыкаться на “массу” при последовательном нажатии кнопок
и
передатчика. Вместо
этого Желтый/Красный провод будет замыкаться на “массу” на 0,8 с при повторном нажатии кнопки
передатчика после выключения охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить Синий провод от-
пирания 6-контактного разъема системы только к электроприводу, установленному в двери водителя.
Подсоедините Желтый/Красный провод 16-контактного разъема, запрограммированный как “отрица-
тельный выход для отпирания всех дверей” (программируемая функция # 15), используя, при необхо-
димости, дополнительные реле, к проводам отпирания всех остальных дверей.
ДОПОЛНИТЕЛЬНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ПРОВОДОВ СИСТЕМЫ
Подключение цепи управления внутрисалонным освещением автомобиля
Синий провод 16-контактного разъема системы может использоваться для подключения к внутриса-
лонному освещению и реализации функции «вежливой подсветки салона». Длительность включения
данного выхода может быть запрограммирована на любой промежуток времени от 1 с до 60 с (програм-
мируемая функция # 13). Максимальная нагрузка выхода – 300мА, при подключении необходимо ис-
пользовать дополнительное реле.
Подсоедините Синий провод 16-контактного разъема системы к контакту # 85 дополнительного 30А
реле и подсоедините контакт # 86 реле к +12В через предохранитель. Подсоедините остальные контак-
ты реле в соответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на

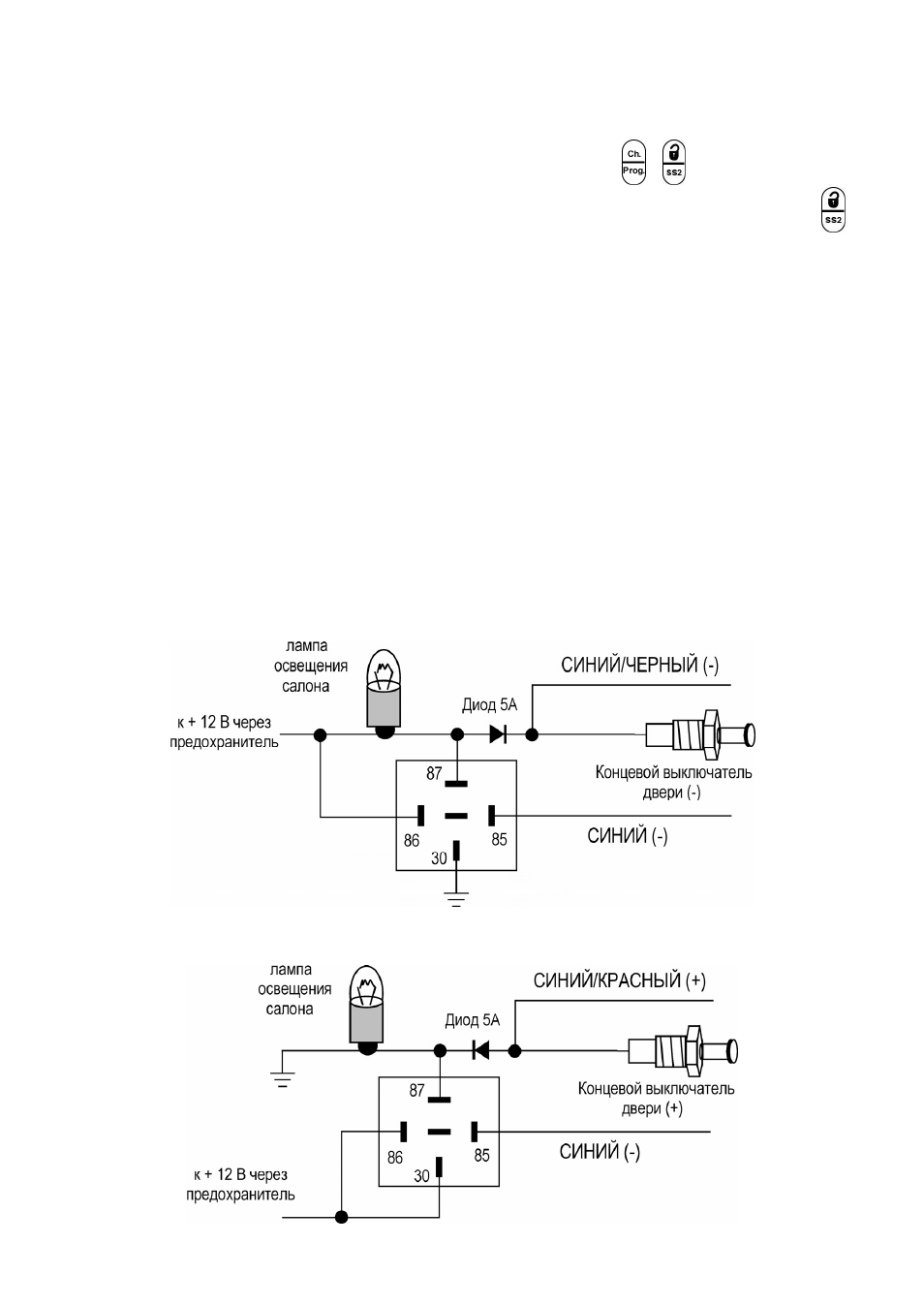

схемах. Максимальная нагрузка – 300мА. Примеры схем подключения показаны на схемах ниже
При отрицательных концевых выключателях дверей:
При положительных концевых выключателях дверей:
