Jaguar EZ-
γ
“Инструкция по установке” © Saturn Marketing Ltd.
10
ЖЕЛТЫЙ/ЧЕРНЫЙ провод: отрицательный выход 1-го канала системы для дистанционного отпирания
электрического замка крышки багажника (если автомобиль им оборудован). Длительность импульса вы-
ходного сигнала 0,8 с (заводская установка). Выход данного канала может быть также запрограммиро-
ван как таймерный от 1 до 60 секунд (с отключением датчиков системы или без отключения датчиков)
или “постоянный” (“защелка”) см. программирование функции # 14 Максимальный ток нагрузки 300мА,

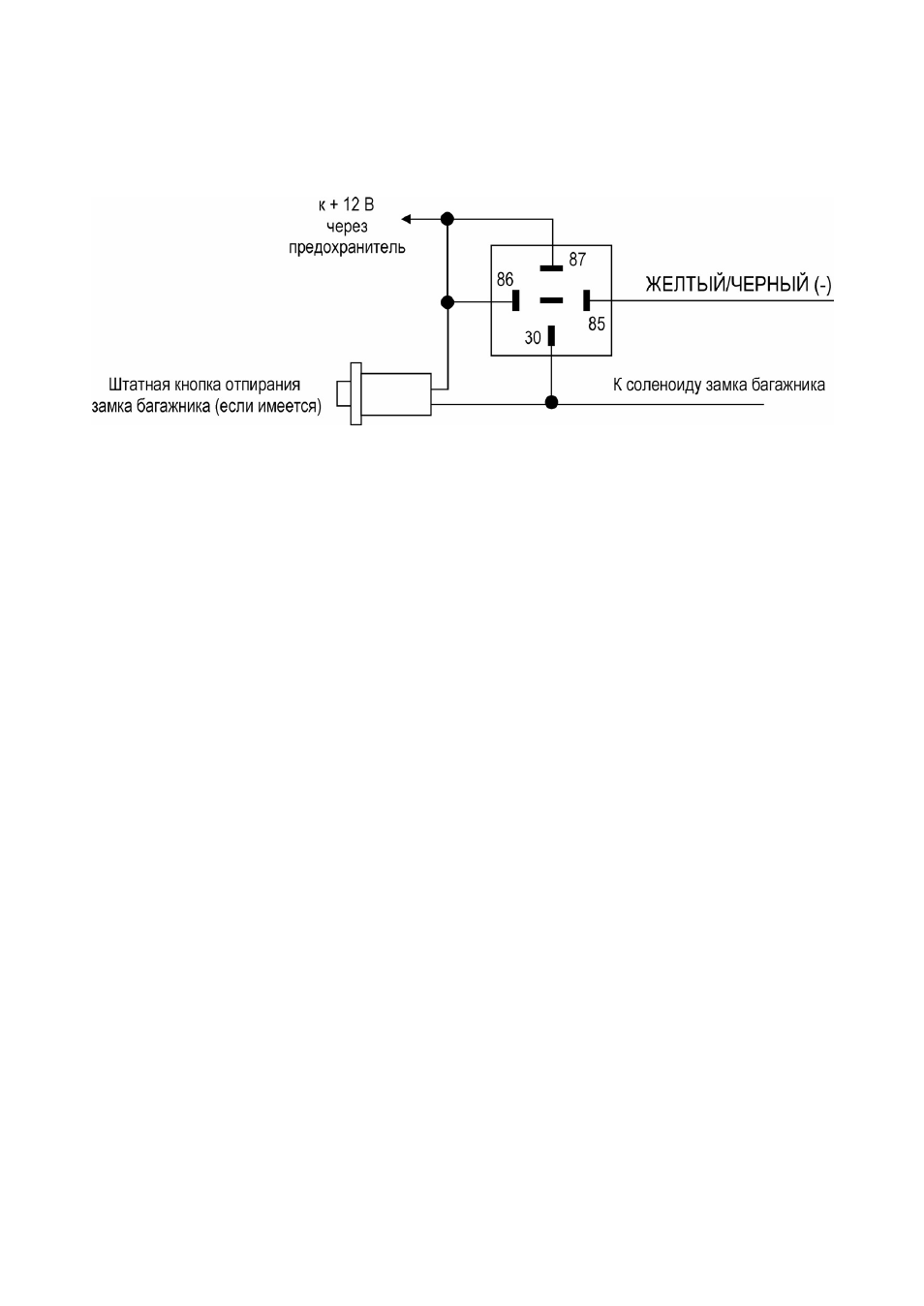

для подключения требуется дополнительное реле. Схема подключения приведена ниже:
ЖЕЛТЫЙ/КРАСНЫЙ провод: отрицательный выход 2-го канала системы для реализации функции от-
пирания дверей в 2 этапа или для дистанционного управления дополнительными устройствами. Макси-
мальный ток нагрузки 300мА, для подключения требуется дополнительное реле. Длительность импуль-
са выходного сигнала программируется как импульсный 0,8 с, таймерный от 1 до 60 секунд (с отключе-
нием датчиков системы или без отключения датчиков) или “постоянный ” (“защелка”) см. программиро-
вание функции # 15.
ЖЕЛТЫЙ/БЕЛЫЙ провод: отрицательный выход 3-го канала системы для дистанционного управления
дополнительными устройствами. Максимальный ток нагрузки 300мА, для подключения требуется до-
полнительное реле. Длительность импульса выходного сигнала программируется как импульсный 0,8 с,
таймерный от 1 до 60 секунд (с отключением датчиков системы или без отключения датчиков) или “по-
стоянный ” (“защелка”) см. программирование функции # 16.
СИНИЙ провод: отрицательный дополнительный программируемый таймерный выход для управления
внутрисалонным освещением (заводская установка) или для управления закрыванием окон автомобиля
(см. программирование функции # 13).
Максимальный ток нагрузки 300мА, для подключения требуется дополнительное реле.
СЕРЫЙ провод: положительный выход для подключения к сирене. Максимальный ток нагрузки 2А.
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод: подключите к лампам указателей поворота или габаритных огней. Мак-
симальный ток нагрузки выхода 7,5А.
ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод: подключите к лампам указателей поворота или габаритных огней. Макси-
мальный ток нагрузки выхода 7,5А.
ЧЕРНЫЙ/КРАСНЫЙ провод: отрицательный выход для дополнительной блокировки двигателя НР ре-
ле (“минус при выключенной охране”).
Максимальный ток нагрузки 300мА, для подключения необходимо дополнительное реле.
Черный/Красный провод может быть также запрограммирован как отрицательный выход для дополни-
тельной блокировки двигателя НЗ реле (“минус на охране”) (см. программируемую функцию # 10).
КРАСНЫЙ провод: плюс питания, соедините с клеммой +12В аккумулятора.
ЖЕЛТЫЙ провод: подключите к клемме замка зажигания, на которой при включении зажигания появ-
ляется напряжение +12В.
