Раздел 5 - Техническое обслуживание
90-879348S ОКТЯБРЬ 2007
Страница 73
ВАЖНАЯ ИНФОРМАЦИЯ: При повторном использовании лепестковой гайки
необходимо тщательно осмотреть ее выступы и убедиться, что там нет
растрескивания и других повреждений. Замените лепестковую шайбу, если ее
состояние внушает опасения.

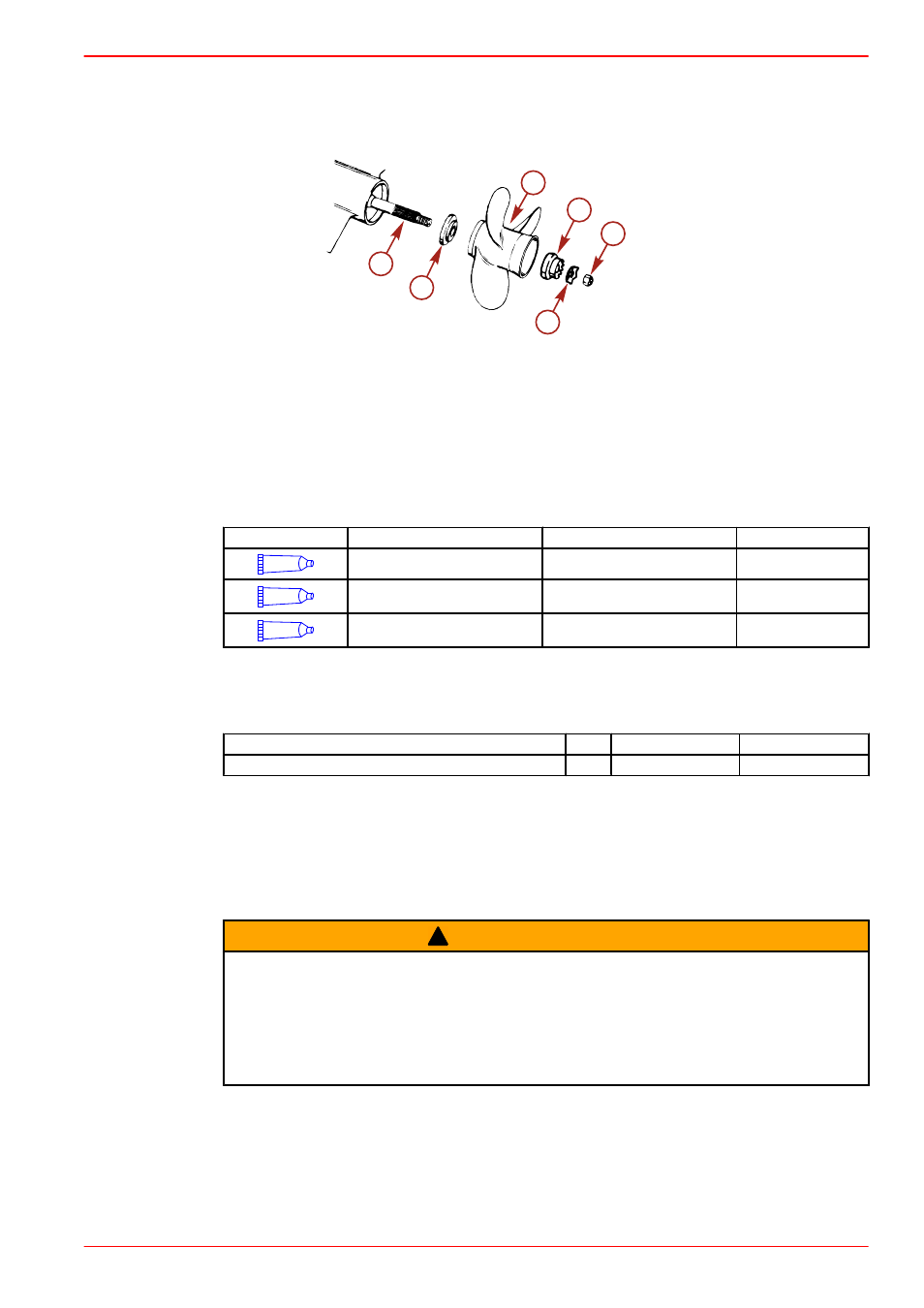

a
b
c
d
e
f
14946
a -
Вал гребного винта
b -
Упорная втулка
c -
Гребной винт
d -
Гайка гребного винта
e -
Шлицевая шайба
f -
Стопорная шайба
1. Надеть упорную втулку на втулку гребного винта, ступенчатой стороной в
направлении втулки гребного винта.
2. Нанесите толстый слой одного из следующих смазочных материалов на
гребной вал.
Труба, ссыл. номер
Описание
Где используется
Деталь №
34
Специальная смазка 101
Вал гребного винта
92-802865Q02
94
Антикоррозионная консистентная
смазка
Вал гребного винта
92-802867 Q1
95
Тефлоновая смазка 2-4-C морского
назначения
Вал гребного винта
92-802859Q 1
3. Совместите шлицы и установите гребной винт на вал.
4. Установить шлицевую шайбу и лепестковую шайбу.
5. Установите и затяните гайку гребного винта.
Описание
Нм
фунт-дюйм
фунто-фут.
Гайка гребного винта (минимум)
81
–
60
6. Согнуть три выступа на лепестковой гайке вниз в канавки шлицевой шайбы.
После первого использования выпрямить три выступа и снова затянуть гайку
гребного винта. Снова загните выступы в шайбу шлица. Проверяйте гребной
винт, по крайней мере, после каждых 20 часов эксплуатации. Не
эксплуатируйте лодку с незакрепленным гребным винтом.
Снятие трех гребных винтов с модели Bravo
!
ПРЕДУПРЕЖДЕНИЕ
Вращающиеся гребные винты могут вызвать серьезные травмы или гибель.
Никогда не включайте двигатели лодки на суше, если установлен гребной винт.
Перед установкой или снятием гребного винта поставьте узел привода на
нейтраль и задействуйте выключатель со шнуром дистанционного останова
двигателя, чтобы предотвратить запуск двигателя. Установите деревянный
блок между лопастью гребного винта и противовентиляционной пластиной.
1. Установить деревянный блок между лопастью гребного винта и
антивентиляционной платиной для предотвращения вращения.
2. Снимите болт и шайбы, крепящие анод гребного вала.
