Инструкция по эксплуатации Mercury 4.3L
Страница 78
Раздел 5 - Техническое обслуживание
Страница 70
90-879348S ОКТЯБРЬ 2007
ВАЖНАЯ ИНФОРМАЦИЯ: При повторном использовании лепестковой гайки
необходимо тщательно осмотреть ее выступы и убедиться, что там нет
растрескивания и других повреждений. Замените лепестковую шайбу, если ее
состояние внушает опасения.

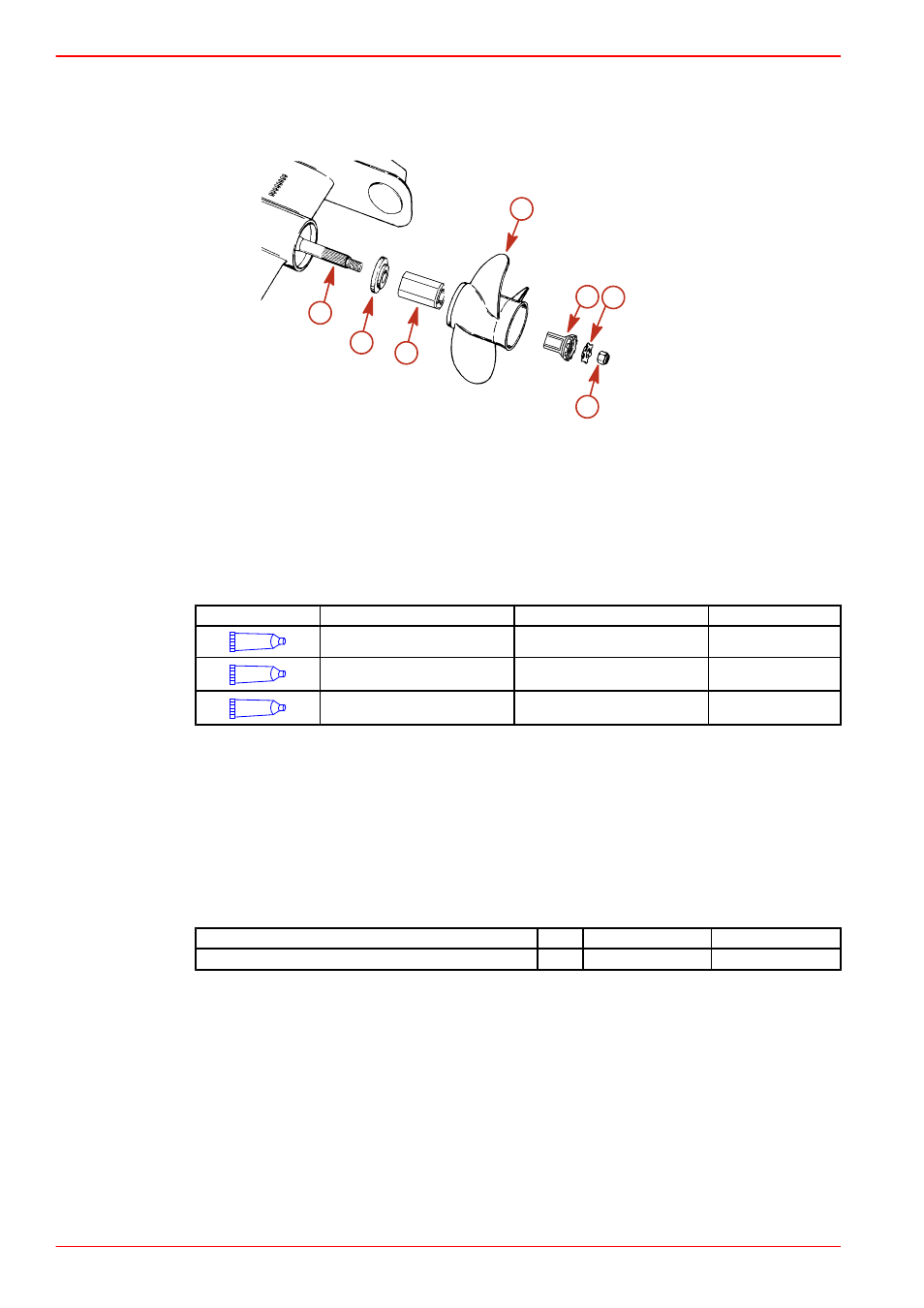

a
b
c
d
e
g
6215
f
a -
Вал гребного винта
b -
Упорная втулка
c -
Гребной винт со ступицей привода
Flo-Torq II
d -
Гребной винт
e -
Ведущая втулка
f -
Лепестковая контршайба
g -
Гайка гребного винта
1. Нанесите толстый слой одного из следующих смазочных материалов на
гребной вал.
Труба, ссыл. номер
Описание
Где используется
Деталь №
34
Специальная смазка 101
Вал гребного винта
92-802865Q02
94
Антикоррозионная консистентная
смазка
Вал гребного винта
92-802867 Q1
95
Тефлоновая смазка 2-4-C морского
назначения
Вал гребного винта
92-802859Q 1
2. Наденьте упорную втулку на вал гребного винта, ступенчатой стороной в
направлении втулки гребного винта.
3. Установите ступицу привода ‘Flo Torque II в гребной винт.
ПРИМЕЧАНИЕ: Ведущая втулка имеет коническую форму и полностью заходит
в гребной винт при надлежащей затяжке гайки.
4. Совместите шлицы и установите гребной винт на вал.
5. Установите ведущую втулку и стопорную лепестковую шайбу.
6. Установите и затяните гайку гребного винта.
Описание
Нм
фунт-дюйм
фунто-фут.
Гайка гребного винта (минимум)
75
–
55
7. Загните три выступа на лепестковой гайке вниз в канавки шлицевой шайбы.
После первого использования выпрямите эти три выступа и снова затяните
гайку гребного винта. Снова загните выступы в шайбу шлица. Проверяйте
гребной винт, по крайней мере, после каждых 20 часов эксплуатации. Не
эксплуатируйте лодку с незакрепленным гребным винтом.
