ОБЩИЕ СВЕДЕНИЯ

30

rus

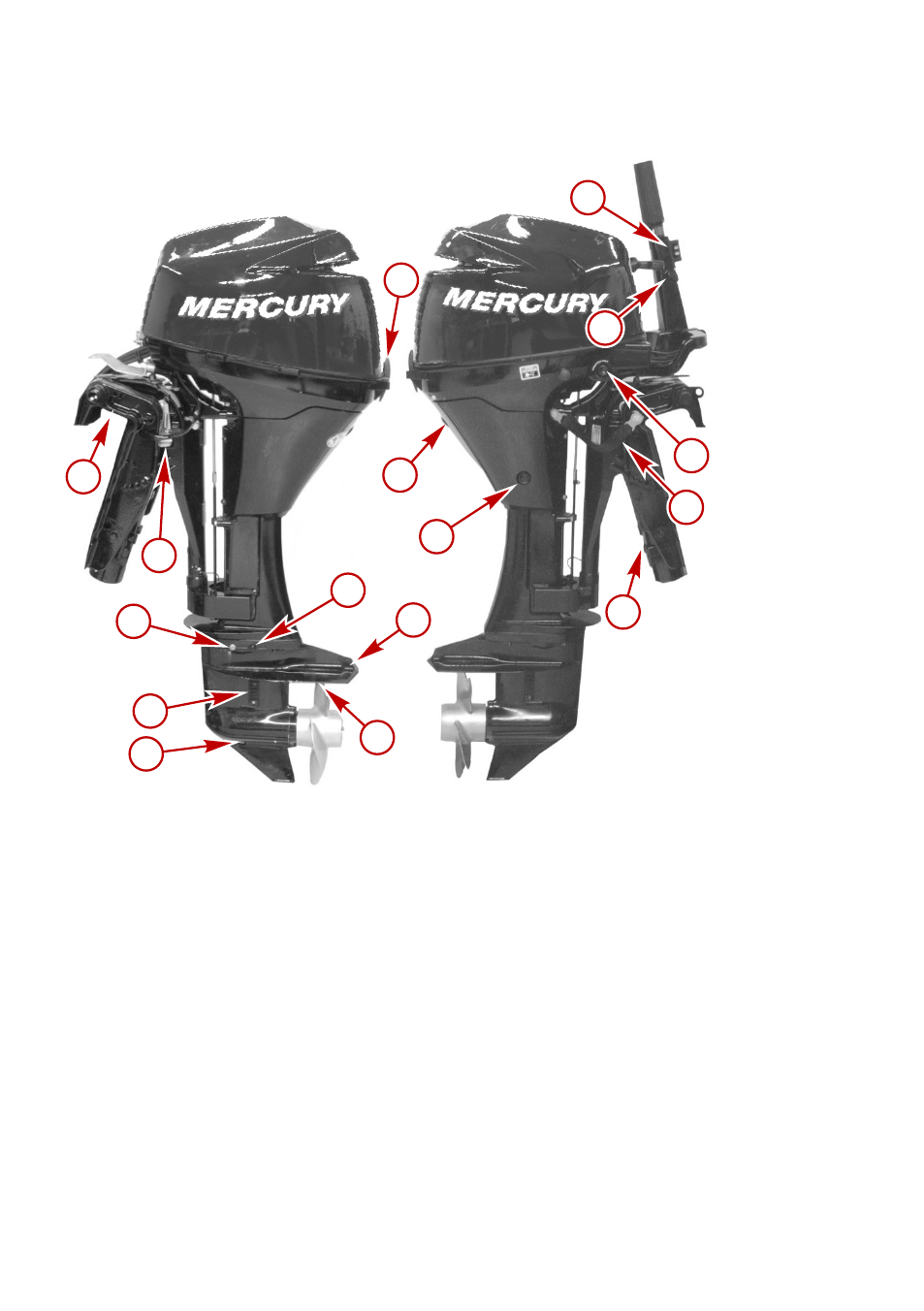

Идентификация компонентов – модели BigFoot/ProKicker

a -

Транцевый кронштейн

b -

Рычаг опоры механизма наклона

c -

Контрольная пробка уровня смазочного материала для зубчатых передач

d -

Основной водозаборник

e -

Пробка отверстия для заливки и слива смазочного материала для зубчатых передач

f -

Вторичный водозаборник

g -

Противовентиляционная пластина

h -

Штепсель утопленного типа двигателя

i -

Индикаторное отверстие водяного насоса

j -

Защелка кожуха

k -

Резьбовая пробка спускного отверстия масла

l -

Усилитель наклона

m -

Скоба подвесного лодочного двигателя

n -

Кнопка Throttle Only («Только дроссельная заслонка»)

o -

Рукоятка дроссельной заслонки

p -

Кнопка усилителя наклона

a

b

c

d

e

g

h

j

k

l

m

n

i

38533

p

o

f
