УСТАНОВКА ДВИГАТЕЛЯ
92
rus

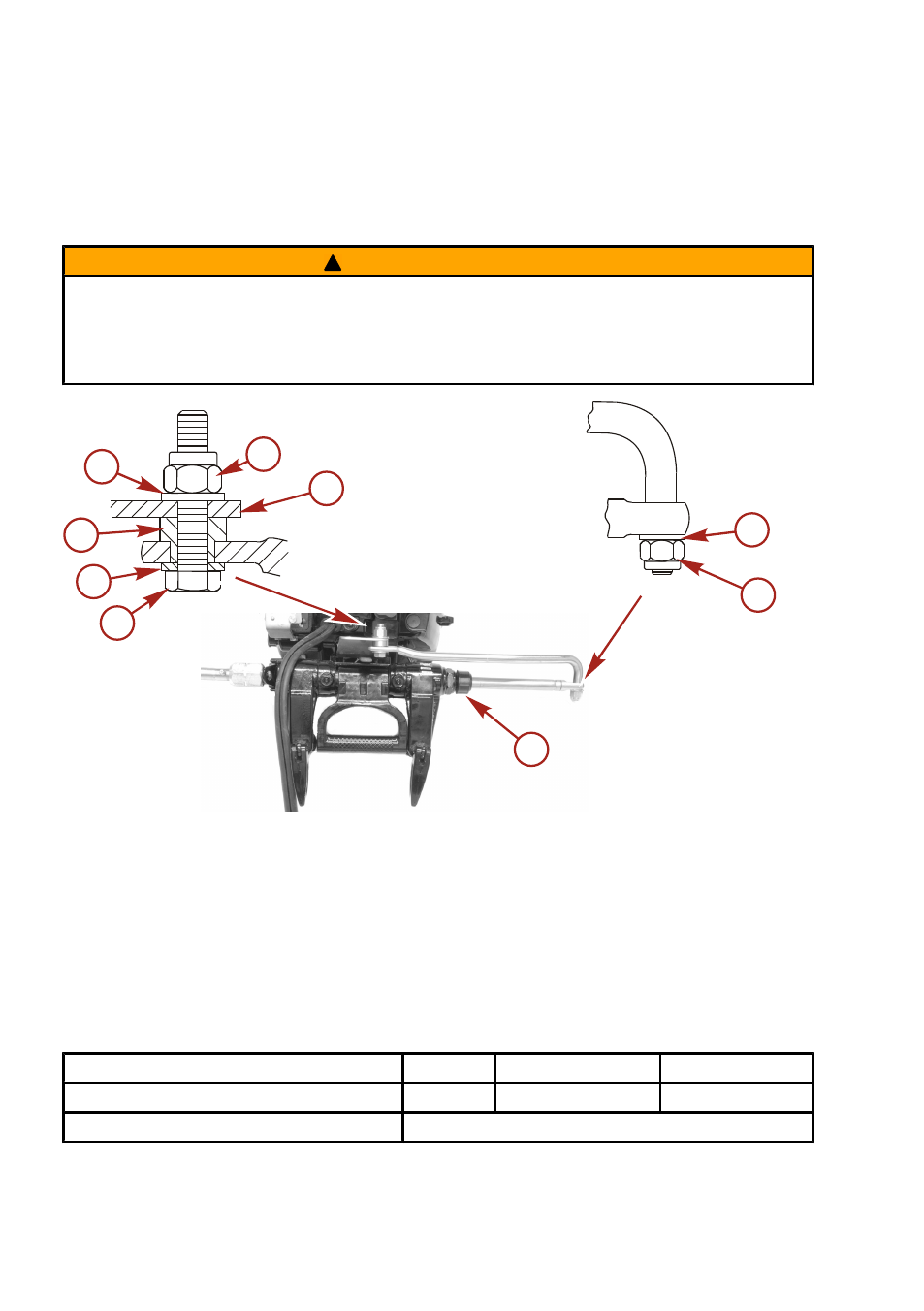

Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, присоединяющий трос рулевого
механизма к двигателю, следует закрепить, используя крепежные устройства для стержня тяги рулевого
механизма, поставляемые с двигателем. Эти стопорные гайки (11-16147--3) ни в коем случае нельзя
заменять обычными (не стопорными) гайками, потому что они ослабнут от вибрации и слетят, в
результате чего стержень тяги отсоединится.
!
ПРЕДУПРЕЖДЕНИЕ
Неподходящие крепежные детали или неправильные процедуры установки могут привести к
ослаблению или освобождению стержня тяги рулевого механизма. Это может вызвать внезапную
потерю управления лодкой, в результате чего пассажиров может выбросить за борт или сбить с ног в
лодке, а это может стать причиной серьезных травм и даже гибели. Всегда используйте требуемые
детали и выполняйте инструкции и процедуры затяжки.
a -
Болт (12-71970)
b -
Плоская шайба
c -
Проставка
d -
Стопорная гайка с нейлоновой вставкой (11-16147--3)
e -
Кронштейн рулевого механизма - установите стержень тяги рулевого механизма в боковое от‐
верстие
f -
Стопорная гайка с нейлоновой вставкой (11-16147--3) (затяните до отказа и затем отверните
ее на 1/4 оборота)
g -
Уплотнение
Описание
Нм
фунто-дюйм.
фунто-фут.
Стопорная гайка с нейлоновой вставкой «d»
27
20
Стопорная гайка с нейлоновой вставкой «f»
Затяните до отказа, а затем отверните на 1/4 оборота
a
b
b
c
d
b
f
e
g
10386
